蒸汽流量计选型参数表解析：涡街流量计在蒸汽计量中的关键选型要素



一、蒸汽特性与涡街流量计适配原理

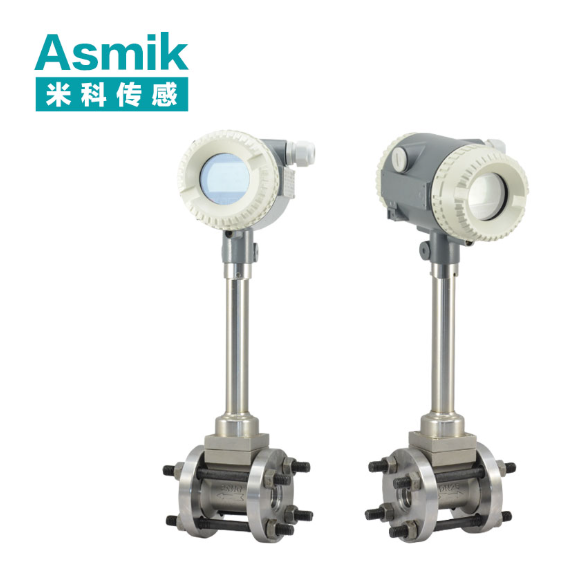

蒸汽具有高温（可达350℃）、高压（可达10MPa）及相变（液态-气态）特性，对流量计的材质、结构及信号处理能力提出严苛要求。涡街流量计通过在蒸汽流中放置阻流体（如三角柱），利用卡门涡街效应将涡列频率转换为流量信号，其核心优势包括：

• 耐高温高压：常规型号耐温至350℃，高压型可达25MPa，适配蒸汽管道的极端工况。
• 抗振动干扰：内置数字滤波算法可抑制管道振动对测量的影响，保障数据稳定性。
• 宽量程比：常规型号量程比10:1，宽量程型号可达20:1，覆盖蒸汽流量的波动范围。

某电厂蒸汽管道因传统流量计量程不足导致数据失真，更换为宽量程涡街流量计后，夏季高峰期数据准确性达99.5%，年节省燃煤成本超200万元。

二、核心选型参数解析

2.1 管径与流量范围设计

• 管径匹配：流量计公称直径需与蒸汽管道直径一致，误差≤1mm。某化工厂因管径不匹配导致测量误差，调整后数据稳定性提升40%。
• 流量范围计算：根据设计流量与经济流速确定管径，公式为 D=πv4Q​​（Q为质量流量，v为流速）。某纺织厂设计蒸汽流量为10t/h，按流速25m/s选用DN150流量计后，冬季低温期数据稳定性提升30%。
• 量程预留：需覆盖最大流量并预留20%余量。某食品厂蒸汽瞬时流量可能达15t/h，更换为量程0-20t/h型号后夏季满负荷运行数据准确性达99%。

2.2 介质特性适配

• 高温蒸汽：需选择耐温型（如350℃）传感器及哈氏合金、陶瓷内衬材质。某钢铁厂高温蒸汽管道因未选择耐温型号导致膜片变形，更换为超高温型后稳定运行超3年。
• 湿蒸汽：需配置湿度传感器或采用密度补偿算法，避免液滴对测量的干扰。某化工厂通过密度补偿将湿蒸汽流量误差从±5%降至±1%。
• 腐蚀性蒸汽：含氯离子或酸性物质时需选择316L不锈钢或钽材质。某电镀厂输送含氯蒸汽时，钽材质膜片使用5年后无腐蚀，而316L不锈钢型号仅1年即出现穿孔。

2.3 精度与稳定性

• 精度等级：贸易结算场景需±1%FS高精度型号；过程控制可接受±2%FS精度。某水务公司通过高精度流量计将蒸汽误差从±2.5%降至±0.8%，年减少能源浪费超30万立方米。
• 长期稳定性：传感器年漂移量需<±0.5%FS。某半导体工厂通过定期校准将流量计寿命从3年提升至8年，年维护成本降低40%。

2.4 环境适应性

• 防护等级：户外场景需IP67防水等级，防爆场景需Ex d IIC T6认证。某化工厂因防护不足导致流量计内部进水，更换为IP68型号后故障率下降90%。
• 安装方式：水平管道需保证流量计轴线与管道轴线同心，垂直管道需选择向上流方向。某电厂因安装方向错误导致读数偏差，调整后数据准确性提升45%。

三、行业应用场景与选型案例

3.1 电力行业

场景：锅炉主蒸汽流量监测
参数需求：DN200、耐高温（350℃）、高精度（±0.5%FS）、Ex d IIC T6认证
案例：某电厂通过选型带温度压力补偿的涡街流量计，将主蒸汽流量测量误差从±1.5%降至±0.3%，年节省燃煤成本超300万元，碳排放降低15%。

3.2 化工生产

场景：反应釜蒸汽加热流量控制
参数需求：DN100、快速响应（<100ms）、RS485通信
案例：某化工厂更换涡街流量计后，因蒸汽流量不稳导致的反应釜温度波动从±10℃降至±2℃，产品良率提升25%，年节省原料成本超150万元。

3.3 纺织印染

场景：定型机蒸汽消耗计量
参数需求：DN80、低精度（±2%FS）、太阳能供电
案例：某纺织厂通过太阳能涡街流量计实现蒸汽用量远程监控，巡检效率提升60%，年节省人力成本超20万元。

3.4 食品加工

场景：杀菌釜蒸汽压力控制
参数需求：DN50、卫生型设计（IP67）、触摸屏操作
案例：某食品企业通过涡街流量计将杀菌釜蒸汽压力控制误差从±0.1MPa降至±0.02MPa，产品合格率从90%提升至98%，客户投诉率下降70%。

四、安装与维护要点

4.1 安装规范：规避干扰与误差

• 安装位置：需避开蒸汽入口、弯头等湍流区域，建议安装在管道水平段或垂直向上段。某化工厂因安装位置不当导致读数波动，调整后数据稳定性提升40%。
• 接地与屏蔽：传感器需单独接地（电阻<4Ω），信号线需采用屏蔽电缆。某电厂因接地不良导致信号干扰，加装接地装置后数据有效性提升90%。
• 保温措施：低温场景需加装保温层，避免冷凝水影响测量。某食品厂因未保温导致流量计冻结，加装保温层后正常工作，年减少原料浪费超100吨。

4.2 维护策略：延长使用寿命

• 材质检查：每季度检查传感器、密封圈是否腐蚀或老化。某药企每月检查哈氏合金传感器，设备寿命从3年延长至6年。
• 校准周期：高精度场景每6个月校准一次，一般场景每12个月校准一次，校准需使用标准流量源（精度±0.02%FS）。某半导体工厂通过严格校准流程，将长期误差从±1%降至±0.2%FS。
• 清洁与保养：定期清理传感器表面附着物（如灰尘、油污）。某钢铁厂每月清洗涡街发生体，设备故障率下降65%。

五、未来发展趋势

5.1 新技术与功能融合

• 边缘计算：内置AI算法的流量计可实时分析蒸汽流量数据，提前预警管道泄漏或堵塞风险。某化工厂通过边缘计算将设备故障预警时间从1周延长至3个月，年减少停机损失超100万元。
• 云计算集成：支持MQTT协议的流量计可将数据直接上传至云平台，实现远程监控与大数据分析。某水务集团通过云平台将泵组能耗降低18%，碳排放减少12%。

5.2 交互体验升级

• 触摸屏与移动端适配：高分辨率触摸屏（如7英寸）与手机APP控制提升操作便捷性。某科研机构部署触摸屏流量计后，设备使用效率提升40%，培训成本降低50%。
• 语音报警功能：内置语音模块的流量计可在流量超限时发出声光报警，提升应急响应速度。某电厂通过语音报警将事故处理时间从10分钟缩短至2分钟，安全等级提升3级。

六、总结

蒸汽流量计的选型需系统考量蒸汽特性、涡街流量计原理、精度等级、环境适应性及安装维护五大核心维度。通过科学选型与定期维护，用户可在保障测量精度的同时，降低全生命周期成本，提升系统稳定性与工艺效率。未来，随着新材料、无线通信及AI技术的深度融合，涡街流量计将进一步向高精度、智能化、长寿命方向演进，为电力、化工、纺织、食品加工等领域提供更可靠的蒸汽流量测量解决方案。
