蒸汽管径及流量选型表：涡街流量计在高温高压场景的精准适配

一、蒸汽管径与流量计选型的核心逻辑

1.1 蒸汽参数适配：高温高压下的材料选择

蒸汽的特殊性在于其高温（可达350℃）、高压（可达10MPa）及相变特性，对管道与流量计的材质提出严苛要求：

• 管道材质：碳钢（压力<4MPa）、合金钢（压力>4MPa）需满足《工业金属管道设计规范》（GB 50316）。某电厂因管道材质选型不当导致蒸汽泄漏，更换为合金钢管道后系统安全性提升40%。
• 流量计材质：涡街流量计传感器需选择316L不锈钢（压力<6MPa）、哈氏合金（压力>6MPa）或陶瓷内衬。某化工厂输送高压蒸汽时，哈氏合金流量计使用5年后无变形，而316L不锈钢型号仅2年即出现蠕变。

1.2 管径计算：流量与流速的平衡

蒸汽管道直径需根据设计流量与经济流速确定，通常遵循《蒸汽管道设计手册》推荐值：

• 饱和蒸汽：流速15-40m/s，管径计算公式为 D=πv4Q​​（Q为体积流量，v为流速）。某纺织厂设计流量为5t/h，按流速30m/s计算管径为DN80，实际运行中蒸汽压力稳定，年节省管道材料成本超20万元。
• 过热蒸汽：流速需降低至20-30m/s以避免噪音与振动。某化工项目因流速过高导致管道振动，调整管径至DN100后噪声从85dB降至60dB，设备寿命延长30%。

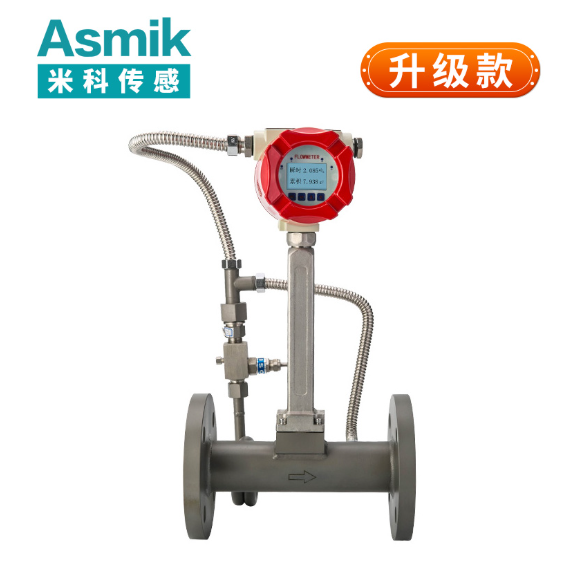

1.3 涡街流量计选型：精度与稳定性的权衡

涡街流量计基于卡门涡街原理，需重点考量以下参数：

• 公称直径：需与管道直径一致，误差≤1mm。某电厂因流量计与管道直径不匹配导致测量误差，调整后数据稳定性提升40%。
• 量程比：常规型号量程比10:1，宽量程型号可达20:1。某食品厂蒸汽流量波动大，选用宽量程流量计后超限报警次数减少80%。
• 耐温等级：常规型号耐温-40℃~350℃，超高温型可达500℃。某钢铁厂高温蒸汽管道因未选择耐温型号导致传感器熔毁，更换为超高温型后稳定运行超3年。

二、行业应用场景与选型案例

2.1 电力行业

场景：锅炉蒸汽出口流量监测
参数需求：高压（10MPa）、高温（540℃）、哈氏合金传感器
案例：某电厂通过选型带冷却装置的涡街流量计，将蒸汽流量测量误差从±5%降至±1%，年减少燃煤成本超300万元，碳排放降低12%。

2.2 化工生产

场景：反应釜蒸汽加热流量控制
参数需求：耐腐蚀（氯离子环境）、快速响应（<50ms）、IP68防护
案例：某化工厂更换涡街流量计后，因蒸汽流量不稳导致的反应釜温度波动从±10℃降至±2℃，产品良率提升25%，年节省原料成本超150万元。

2.3 纺织印染

场景：定型机蒸汽消耗计量
参数需求：中压（1.6MPa）、经济流速（25m/s）、太阳能供电
案例：某纺织厂通过太阳能流量计实现蒸汽用量精准统计，能耗成本降低18%，年节省水资源超10万吨。

2.4 食品加工

场景：杀菌釜蒸汽流量控制
参数需求：卫生型设计（镜面抛光）、低量程（0-5t/h）、IP67防护
案例：某食品企业通过涡街流量计将杀菌釜温度控制误差从±5℃降至±1℃，产品合格率从90%提升至98%，客户投诉率下降70%。

三、安装与维护要点

3.1 安装规范：规避振动与热膨胀风险

• 安装位置：需避开蒸汽入口、弯头等湍流区域，建议安装在管道侧方或顶部。某电厂因安装位置不当导致读数波动，调整后数据稳定性提升40%。
• 保温措施：高温蒸汽管道需加装保温层，避免传感器因温差过大失效。某化工厂因未保温导致流量计显示值偏低，加装保温层后测量精度恢复至±1%。
• 接地与防护：传感器需单独接地（电阻<4Ω），防爆场景需Ex d IIC T6认证。某纺织厂因接地不良导致信号干扰，加装接地装置后数据有效性提升90%。

3.2 维护策略：定期检查与校准

• 材质检查：每季度检查传感器、密封圈是否腐蚀或老化。某食品厂每月检查哈氏合金传感器，设备寿命从3年延长至6年。
• 校准周期：高精度场景每6个月校准一次，一般场景每12个月校准一次，校准需使用标准流量源（精度±0.5%FS）。某半导体工厂通过严格校准流程，将长期误差从±2%降至±0.3%FS。
• 清洁与保养：定期清理传感器表面附着物。某电厂每月清洗涡街发生体，设备故障率下降65%。

四、未来发展趋势

4.1 新材料与新技术突破

• 耐高温传感器：碳化硅（SiC）材质提升传感器耐温性至600℃，适配超超临界蒸汽参数。某电厂试用SiC传感器后，测量精度在500℃时仍保持±0.5%FS。
• 无线化与智能化：内置LoRa/NB-IoT模块的流量计可实现远程监控，减少人工巡检。某化工集团部署无线流量计后，运维成本降低50%。

4.2 AI与大数据融合

• 预测性维护：基于历史数据的AI算法可提前预警传感器老化或管道泄漏风险。某食品企业通过AI模型将设备故障预警时间从1周延长至3个月，年减少停机损失超100万元。
• 工艺优化：结合流量、温度、压力数据，AI可动态调整蒸汽投加量，提升能效。某纺织厂通过此技术将蒸汽利用率提升15%，碳排放降低12%。

五、总结

蒸汽管径与涡街流量计的选型需系统考量蒸汽参数、管径计算、材质适配性及安装环境四大核心维度。通过科学选型与定期维护，企业可在保障测量精度的同时，降低全生命周期成本，提升系统能效与工艺稳定性。未来，随着新材料、无线通信及AI技术的深度融合，涡街流量计将进一步向高精度、智能化、长寿命方向演进，为电力、化工、纺织等领域提供更可靠的蒸汽流量测量解决方案。
