蒸汽流量计选型：从核心参数到工程实践的全流程指南

• 2025-07-21
• 字号 ^{+ -}

蒸汽作为工业生产中广泛使用的热能载体，其流量测量的精准性直接影响能源效率、工艺控制及成本核算。本文聚焦蒸汽流量计的选型逻辑，系统解析介质特性适配、核心参数匹配、环境适应性及工程实践要点，结合典型应用场景与技术趋势，为工程技术人员提供一套科学、实用的决策框架。全文围绕"需求分析-参数解析-工程实践"展开，通过技术细节的深度剖析，帮助读者建立从理论到实践的完整认知体系。




一、蒸汽的特殊性对选型的影响

蒸汽具有高温、高压、可压缩性及相变特性，对流量计提出以下核心挑战：

• 温度与压力波动：饱和蒸汽的温度与压力呈一一对应关系，需通过实时补偿确保测量精度；过热蒸汽则需独立测量温度与压力以计算密度；
• 相变风险：蒸汽冷凝或闪蒸可能导致流量计测量误差，需避免介质状态变化对传感器的干扰；
• 腐蚀性：湿蒸汽或含杂质（如盐分）的蒸汽可能腐蚀传感器金属部件，需选择耐腐蚀材质；
• 能量计量需求：蒸汽流量计需同时输出质量流量与热能值（如兆瓦时），以满足能源管理需求。

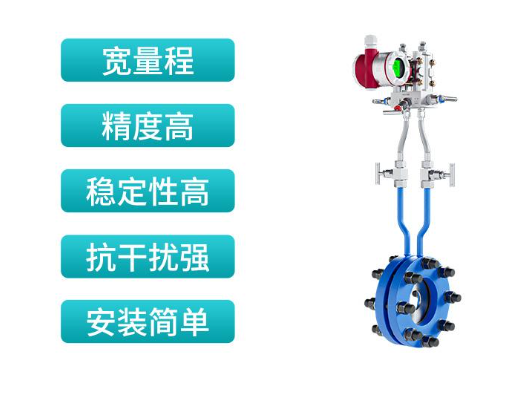

适用于蒸汽的流量计类型包括涡街流量计、孔板差压式流量计及科里奥利质量流量计。其中，涡街流量计通过检测旋涡频率推算体积流量，孔板式通过压差计算流量，科里奥利式则直接测量质量流量，三者需结合具体工况选择。

二、核心选型参数深度解析

1. 流量类型与测量原理

• 饱和蒸汽与过热蒸汽：饱和蒸汽需通过温度或压力补偿计算质量流量，过热蒸汽需同时测量温度与压力；
• 体积流量与质量流量：工业过程控制通常采用体积流量（如m³/h），能源结算需转换为质量流量（如kg/h）或热能值（如GJ/h）；
• 双向测量能力：部分场景（如蒸汽回收系统）需支持正反向流量监测，要求传感器具备双向信号处理功能。

2. 介质特性适配

• 温度与压力范围：常规型号耐温≤350℃，耐压≤4MPa，高温高压场景（如电厂主蒸汽管道）需选择耐温≥550℃、耐压≥10MPa的专用型号；
• 杂质含量：可测含少量水分（如湿蒸汽）或盐分（如锅炉排污）的蒸汽，但需避免固体颗粒（如锈渣）导致的堵塞或磨损；
• 腐蚀性：湿蒸汽或含氯离子环境需选择哈氏合金、钛或PTFE材质的传感器，常规场景可采用316L不锈钢。

3. 精度与量程范围

• 量程选择：需覆盖实际流量的120%-150%。例如，市政供热管网监测通常选用0-20t/h量程，而工业锅炉出口可能需求0-100t/h的型号；
• 量程比优化：涡街流量计量程比可达20:1，孔板式受节流件设计限制（通常≤5:1），科里奥利式量程比可达100:1；
• 精度等级：常规场景精度1级（如工业过程控制），计量级场景需0.5级（如贸易结算），需注意综合误差包含线性度、重复性及温度漂移。

4. 信号输出与系统集成

• 模拟信号：4-20mA适用于长距离传输（如超过500米），需采用屏蔽电缆并单端接地，支持PLC/DCS系统接入；
• 数字信号：RS485、HART或CAN总线协议便于远程参数配置与故障诊断，支持Modbus或OPC UA等工业通信标准；
• 无线传输：LoRa、NB-IoT或Wi-Fi适配分布式监测场景，降低布线成本，但需评估管道结构或障碍物对信号的遮挡；
• 多参数集成：需同时测量温度、压力与流量，可选择带温度压力补偿的一体化流量计或科里奥利式质量流量计。

三、环境与安装条件：稳定性的关键保障

1. 安装位置选择

• 流向与方向：确保流量计本体箭头方向与蒸汽流动方向一致，避免涡流或相变干扰；
• 水平与垂直安装：蒸汽介质建议水平安装或垂直自上而下流动以避免冷凝水积聚，液体/蒸汽建议垂直自上而下流动以避免积液；
• 避开干扰源：远离强振动设备（如泵、压缩机）至少5倍管径，避开强电磁场（如变频器、大功率电缆）。

2. 管道要求与支撑

• 直管段长度：涡街流量计上游需≥15D直管段，下游≥5D；孔板式上游需≥10D，下游≥5D；若有缩径、扩径、弯头或阀门，需延长至30D；
• 管道同心度：流量计与管道法兰需严格对中，避免偏心或垫片突入管道内壁；
• 支撑与固定：管道直径≥DN200时需加装专用支撑架，防止管道应力传递至流量计。

3. 环境适应与电气连接

• 温度与防护：高温环境需加装隔热装置，室外安装需防水（电气接口处电缆弯成U形），防护等级建议IP67及以上；
• 接地与防爆：防爆场所需可靠接地，防爆地线不得与强电系统保护接地共用；
• 调试与验收：通电前确认蒸汽管道已预热并排净冷凝水，缓慢开启阀门避免水锤冲击，检查零点与量程设置，验证温度压力补偿功能。

四、典型应用场景的选型实践

1. 石油炼化工艺控制

某石油炼化厂的蒸汽管道需监测0-80t/h的过热蒸汽流量，选用量程0-100t/h、精度±0.5%FS的科里奥利质量流量计，采用哈氏合金材质与IP68防护等级。安装时在管道中设置排气阀，避免冷凝水影响测量，并通过HART协议将数据传输至DCS系统，实现工艺参数的实时优化。

2. 市政供热计量

在某城市供热公司的主管道中，需监测0-50t/h的饱和蒸汽流量并实现贸易结算，选用316L不锈钢涡街流量计与RS485通信模块，耐压等级≥1.6MPa。为满足计量级精度要求，采用双传感器冗余设计并通过无线传输将数据上传至云端，确保数据透明性与可追溯性。

3. 食品加工蒸汽消耗监测

某食品加工厂的蒸汽锅炉需监测0-20t/h的蒸汽流量，选用孔板式差压流量计与温度压力补偿模块，量程0-25t/h，精度±1%FS。安装时在孔板上游设置整流器，减少湍流干扰，并通过Modbus协议实现与锅炉控制系统的联动，优化能源使用效率。

五、技术发展趋势与选型前瞻

随着物联网与新材料技术的发展，蒸汽流量计正呈现以下趋势：

1. 多参数融合：集成温度、压力、流量的一体化传感器成为主流，通过单台设备实现多维度数据采集；
2. 无线化与低功耗：LoRa、NB-IoT等低功耗广域网技术普及，适配电池供电的分布式监测场景；
3. 材料创新：石墨烯涂层提升传感器的耐腐蚀性与灵敏度，3D打印技术实现复杂流道设计，进一步优化测量精度与响应速度；
4. 边缘计算：内置算法实现本地数据预处理（如滤波、异常检测），减少对上位机的依赖，提升系统实时性。

蒸汽流量计的选型需综合介质特性、流量参数、环境条件及系统集成需求。通过精准匹配量程、优化材质设计、满足安装规范，并考虑智能功能与维护便利性，可确保测量系统的可靠性与经济性。未来，随着新材料与新工艺的突破，传感器性能边界将持续拓展，为工业过程控制、能源计量及环保监测提供更坚实的感知基础。
