涡街流量计选型：关键参数与工程实践指南



一、涡街流量计的技术原理与核心特性

涡街流量计基于卡门涡街效应设计，通过检测流体流经旋涡发生体时产生的频率信号推算流量。其核心原理是：在管道中安装非流线型旋涡发生体，流体流经时会在其两侧交替产生旋涡，旋涡的分离频率与流速成正比，通过压电传感器检测该频率即可计算体积流量。该技术适用于气体、液体及蒸汽的流量测量，广泛用于市政供水、化工生产、电力锅炉等领域。

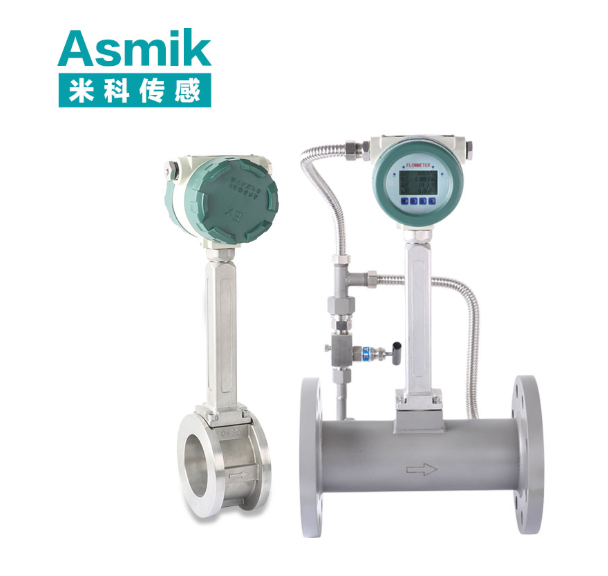

设备技术特性显著：无活动部件设计避免了机械磨损，量程比可达20:1（部分场景扩展至30:1），支持DN15-DN2000管径范围与0.5-10m/s流速区间。防护等级覆盖IP65至IP68，分体型结构可应对高温（≤350℃）或强腐蚀环境，一体型则集成度高便于常规安装。此外，设备支持双向流量监测与HART、CAN总线等通信协议，满足自动化控制需求。

二、核心选型参数深度解析

1. 介质特性适配

• 流体类型：涡街流量计兼容气体、液体及蒸汽，但需避免非润滑性气体（如纯氮气）导致的旋涡信号衰减；
• 杂质含量：可测含少量粉尘（如≤50μm）或液滴（如≤1%体积比）的流体，但需避免固体颗粒（如矿浆）或气泡（如污水）的直接冲击；
• 温度与压力：常规型号耐温-40℃至85℃，高温场景（如蒸汽管道）需选择耐温≥350℃的专用型号；高压场景（如石油管道）需匹配耐压≥10MPa的传感器。

2. 流量范围与量程比

• 量程选择：需覆盖实际流量的120%-150%。例如，市政给水管网监测通常选用0-5m³/h量程，而工业蒸汽管道可能需求0-20000kg/h的质量流量计；
• 量程比优化：涡街流量计量程比通常为10:1-20:1，需结合工艺波动特性选择，频繁变化场景建议提升至30:1以确保小流量信号的分辨率；
• 质量流量与体积流量转换：蒸汽等气体场景需通过温度压力补偿将体积流量转换为质量流量，涉及压缩因子（Z因子）修正参数设置。

3. 材质与防护设计

• 旋涡发生体：316L不锈钢适用于常规介质，哈氏合金/钛材质用于强酸碱或高盐度环境，陶瓷探头则适用于高温耐磨场景（如冶金行业）；
• 外壳防护：IP67为基本要求，高温或潮湿环境需IP68（分体式结构），防爆场景（如化工车间）需符合Ex dⅡCT6标准；
• 密封结构：采用双O型圈或焊接密封，防止介质侵入导致电路故障。

4. 信号输出与抗干扰能力

• 模拟信号：4-20mA适用于长距离传输（如超过500米），需采用屏蔽电缆并单端接地；
• 数字信号：RS485或HART协议便于远程参数配置与故障诊断，支持Modbus或CAN总线接入自动化系统；
• 无线传输：LoRa或NB-IoT适配分布式监测场景，降低布线成本，但需评估管道结构对信号的遮挡。

三、典型应用场景的选型实践

1. 市政给排水系统

某城市供水厂的出水量监测需选用量程0-1000m³/h、精度±0.5%FS的涡街流量计，采用316L不锈钢旋涡发生体与IP68防护等级。安装时在管道中设置整流器，减少湍流干扰，并通过HART协议将数据传输至SCADA系统，实现漏损预警与泵站联动控制。

2. 化工蒸汽计量

在某化工企业的蒸汽管道中，需监测0-20000kg/h的高温蒸汽流量，选用陶瓷旋涡发生体与分体式结构的专用型号，耐温≥350℃，耐压≥4MPa。为满足计量级精度要求，采用双传感器冗余设计并通过RS485总线实现远程数据采集与校验，确保贸易结算的公平性。

3. 农村分散式污水处理

某农村地区的分散式化粪池需监测0-2m的液位并实现满溢报警，选用浮球式传感器与无线传输模块，探头材质为聚丙烯，防护等级IP67。为降低维护频率，采用双浮球冗余设计，并通过LoRa协议将信号传输至村级监控中心，实现低成本、易维护的液位监测。

四、安装规范与维护要点

1. 安装位置选择

• 流向与方向：确保流量计本体箭头方向与介质流动方向一致，避免涡流或相变干扰；
• 水平与垂直安装：液体介质建议水平安装或垂直自下而上流动，气体/蒸汽建议垂直自上而下流动以避免积液；
• 避开干扰源：远离强振动设备（如泵、压缩机）至少5倍管径，避开强电磁场（如变频器、大功率电缆）。

2. 管道要求与支撑

• 直管段长度：上游需≥15D直管段，下游≥5D；若有缩径、扩径、弯头或阀门，需延长至30D；
• 管道同心度：流量计与管道法兰需严格对中，避免偏心或垫片突入管道内壁；
• 支撑与固定：管道直径≥DN200时需加装专用支撑架，防止管道应力传递至流量计。

3. 环境适应与电气连接

• 温度与防护：高温环境需加装隔热装置，室外安装需防水（电气接口处电缆弯成U形）；
• 接地与防爆：防爆场所需可靠接地，防爆地线不得与强电系统保护接地共用；
• 调试与验收：通电前确认介质充满管道，缓慢开启阀门避免水锤冲击，检查零点与量程设置，验证温度压力补偿功能。

五、技术发展趋势与选型前瞻

随着物联网与新材料技术的发展，涡街流量计正呈现以下趋势：

1. 智能诊断功能：集成Z因子自动修正算法与自校验模块，通过边缘计算实现本地数据预处理（如滤波、流量累积），减少上位机负载；
2. 无线化与微型化：部分产品支持LoRa/NB-IoT无线传输，适配分布式监测场景；MEMS工艺使传感器外径缩小至DN15以下，满足实验室与医疗设备需求；
3. 材料创新：石墨烯涂层提升旋涡发生体的耐磨性与耐腐蚀性，3D打印技术实现复杂流道设计，进一步优化测量精度与压损性能。

涡街流量计的选型需综合介质特性、流量参数、环境条件及系统集成需求。通过精准匹配量程、优化材质设计、满足直管段要求，并考虑智能功能与维护便利性，可确保测量系统的可靠性与经济性。未来，随着新材料与新工艺的突破，传感器性能边界将持续拓展，为工业过程控制、能源计量及环保监测提供更坚实的感知基础。
