DN40液体流量表：中小口径涡街流量计的工业实践与选型指南

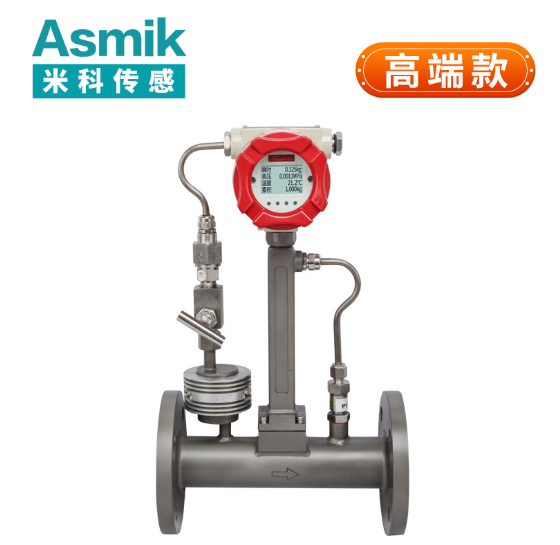

一、技术原理与核心优势

涡街流量计通过在管道内设置非流线型障碍物（如三角柱或圆柱），使液体流经时产生周期性涡街。涡街的脱落频率与液体流速成正比，通过压电传感器检测该频率，结合管道参数即可计算液体流量。其核心公式为：Q=4πd2​×v
其中，Q 为体积流量（m³/h），d 为管道内径（m），v 为流速（m/s）。流速 v 可通过涡街频率 f 与斯特劳哈尔数 St 计算：
v=Stf×d​
斯特劳哈尔数 St 通常取0.17-0.22，具体值需根据障碍物形状与雷诺数确定。对于DN40管道，假设内径为40mm（0.04m），当流速 v=3m/s 时（工业液体经济流速上限），体积流量为：
Q=4π×(0.04)2​×3×3600≈13.57m3/h
若液体为常温水（密度约1000kg/m³），则质量流量为：
Qm​=Q×ρ=13.57×1000=13570kg/h≈13.57吨/小时
涡街流量计的核心优势包括：

• 宽量程比：量程比可达1:30，覆盖从低流量到高流量的广泛范围，适应工业液体流量波动大的特点。
• 耐腐蚀性强：采用316L不锈钢表体与聚四氟乙烯（PTFE）内衬，适用于酸、碱、有机溶剂等腐蚀性液体测量。
• 稳定性高：无机械可动部件，长期运行精度稳定，重复性误差低至0.2%-0.5%。
• 安装便捷：法兰连接或螺纹连接方式简化安装流程，适配现有管道系统。

以某化工厂DN40盐酸管道为例，涡街流量计在流速0.5-3m/s范围内，测量误差稳定在±0.75%FS以内，显著优于传统涡轮流量计±1.5%FS的精度水平。

二、选型要点与适配性分析

1. 管道参数匹配

• 公称通径：涡街流量计通径需与管道一致（DN40），确保测量准确性。管道内径通常为40mm（外径48mm，壁厚4mm），内径约40mm（0.04m）。
• 连接方式：法兰连接（如PN16）需匹配管道法兰规格，确保密封性；螺纹连接（如G1½英寸）适用于小口径管道，需使用聚四氟乙烯生料带防止泄漏。

2. 介质特性适配

• 流体类型：适用于低粘度液体（如水、酒精、汽油），粘度超过5mPa·s需选择高粘度专用型号；腐蚀性液体（如盐酸、硫酸）需选择316L不锈钢表体+PTFE内衬。
• 温度范围：标准设备适用于-40℃至260℃，高温工况（如300℃导热油）需选择高温型传感器（如电容式），低温工况（如-30℃液氨）需选择低温型表体。

3. 精度与量程比

• 流量精度：工业用设备精度通常为1.0%FS至1.5%FS，高精度场合（如贸易结算）需选择0.5%FS型号。
• 量程比：标准量程比（如1:20）满足一般需求；宽量程比（如1:30）需特殊设计，适配更大流量波动。

4. 输出信号与接口

• 信号类型：支持4-20mA电流信号或RS485/Modbus数字信号，适配PLC、DCS等控制系统。
• 脉冲输出：高频脉冲信号（如1kHz）用于累计流量计量或与能源管理系统联动。
• 无线传输：可选配LoRa/NB-IoT模块实现远程数据上传，适配智慧工业平台。

三、安装规范与工程实践

1. 安装步骤

• 管道准备：清洁管壁表面油污、锈蚀，确保管道内壁光滑；金属管道需打磨法兰端面至无毛刺，并检查螺纹完整性。
• 传感器固定：采用法兰连接方式，确保传感器与管道同轴度误差≤0.5mm；中小口径管道（如DN40）需使用专用扳手防止过度拧紧导致法兰变形。
• 电缆铺设：使用屏蔽电缆连接传感器与转换器，避免与动力电缆并行铺设以减少电磁干扰；电缆长度需根据安装距离选择（标准配置为5米，最长可扩展至15米）。
• 参数设置：通过转换器面板或上位机软件输入管道材质、外径、壁厚及流体类型，设备自动计算流量系数与温度压力补偿参数（如需温度补偿）。

2. 测量操作流程

• 开机自检：转换器自动检测传感器连接状态、信号强度及通信模块，异常时通过LED指示灯与蜂鸣器报警。
• 实时监测：启动测量后，显示屏实时更新瞬时流量、累计流量、流速及涡街频率，数据刷新周期可设为1-5秒；智能型设备同时将数据上传至指定平台。
• 数据存储：内置存储器可记录百万条测量数据，支持按时间、流量范围查询与导出至USB设备。

3. 注意事项

• 环境限制：避开高温（>260℃）或强振动环境，传感器防护等级通常为IP65，转换器需部署于干燥、通风场所。
• 流体条件：液体流量计需确保流体充满管道且无气泡，避免因空管导致测量失真；含杂质流体需加装过滤器。
• 校准周期：建议每12个月进行一次实流校准，高精度场合（如贸易结算）需每6个月校准。

四、行业应用与效益分析

1. 典型案例

• 石化厂乙烯裂解装置：某石化厂DN40高温裂解气（420℃）管道采用分体式涡街流量计，内置振动补偿算法，定制氮气吹扫接口，测量稳定性提升至±1.5%FS，年减少因流量波动导致的生产损失超百万元。
• 啤酒厂发酵罐CO₂计量：某啤酒厂DN40 CO₂管道因两相流工况导致读数漂移，通过上游加装整流器、设定小信号切除阈值（<0.3m/s）及采用频率-数字双模输出，批次计量误差控制在<1%，年提升产品质量产值约80万元。
• 化工厂硫酸计量：某化工厂DN40硫酸管道选用316L不锈钢涡街流量计，精准测量反应釜进料量，年优化反应条件节省原料成本约60万元。

2. 经济效益

相比传统涡轮流量计，DN40涡街流量计可带来以下收益：

• 精度提升：测量误差从±1.5%降至±0.75%FS，为工艺控制提供可靠数据，减少原料浪费。
• 维护成本低：无机械可动部件，年维护费用较涡轮式流量计低40%-50%。
• 全生命周期成本：虽单台价格高于机械式设备，但因寿命长（通常≥8年）、精度稳定，综合成本更低。

五、未来技术趋势与创新方向

随着工业物联网与人工智能技术发展，DN40涡街流量计正朝以下方向演进：

• 物联网融合：内置5G/NB-IoT模块实现流量数据实时上传，支持云端数据分析与异常预警，构建全流程智能工业网络。
• 人工智能算法：通过机器学习识别流场异常、传感器老化或信号干扰，提前预警并指导维护。
• 材料创新：陶瓷障碍物提升耐磨性，纳米复合衬里延长使用寿命，适配更恶劣工况。
• 边缘计算集成：转换器内置边缘计算芯片，实现流量数据预处理与流速实时补偿，减少云端计算负载。

DN40液体流量表（涡街流量计）凭借其中小口径适配性、高精度测量及灵活安装特性，成为工业液体流量计量的核心设备。通过规范选型与安装，可实现流量数据的精准采集与系统优化，为工业过程控制与节能改造提供可靠数据支持。随着技术进步，其将在液体流量监测领域发挥更重要作用，推动中小口径流量计量向智能化、精细化方向发展。
