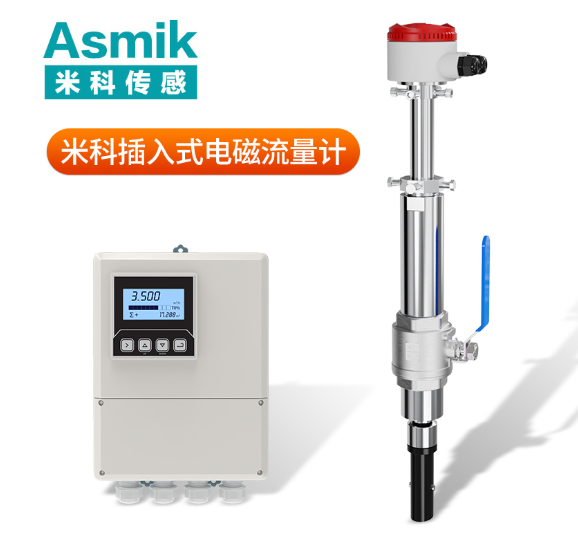

DN500远传智能电磁流量计（带压力检测）PN16：大口径插入式流量测量的技术解析与应用实践

一、技术原理与核心优势

电磁流量计基于法拉第电磁感应定律工作，通过测量导电液体在磁场中产生的感应电压确定流速。DN500插入式设备在此基础上集成压力检测模块，并通过远传功能实现流量与压力数据的实时同步传输。其技术特性在大口径场景中具有显著优势：

1. 插入式结构与低压损

• 安装方式：采用插入式设计，通过法兰或螺纹连接将传感器探入管道内部，避免传统法兰式安装需截断管道的弊端，安装周期缩短60%以上。某市政供水项目通过插入式安装，将管道改造时间从7天压缩至3天。
• 低压损特性：流体通过时无机械阻力，压损低于0.2kPa，较传统机械式流量计降低85%以上，显著减少泵组能耗。

2. 远传功能与智能化集成

• 数据传输：标配4-20mA电流信号、脉冲输出，可选配RS485、HART协议或以太网通信，支持远程监控与数据上传至SCADA系统或云平台。某化工企业通过RS485通讯，将流量与压力数据实时接入生产管理系统，年减少人工巡检成本超30万元。
• 多参数检测：集成压力传感器（量程0-1.6MPa），可同步输出流量与压力数据，结合温度补偿功能实现质量流量计算。某热力公司通过多参数集成，将蒸汽计量误差从±4%降至±1.8%。

3. 强环境适应性

• 介质适应性：适用于电导率≥5μS/cm的液体，包括清水、污水、酸碱溶液及液固两相悬浮液（如矿浆）。某矿山企业通过调整超声波频率，成功将设备应用于含15%固体颗粒的浆液测量，计量偏差控制在±2%以内。
• 材质选择：传感器主体采用316L不锈钢或哈氏合金，衬里材料可选PTFE、橡胶或陶瓷，耐受腐蚀性介质与高温高压工况。

二、技术参数与适配场景

1. 关键技术参数

• 口径定义：DN500对应管道外径500毫米，插入式探杆长度可调（通常为管道半径的1/3至1/2），适配不同管径安装需求。
• 流量范围：正常流量范围50m³/h至5000m³/h，扩展流量范围20m³/h至5000m³/h，量程比达250:1。
• 精度与输出：流量测量精度±0.5%FS至±1.0%FS，压力检测精度±0.2%FS；输出信号包括4-20mA、脉冲输出及现场显示型。
• 材质与防护：传感器主体采用316L不锈钢或哈氏合金，防护等级IP65/IP68；衬里材料可选PTFE（耐温180℃）、橡胶（耐温80℃）或陶瓷（耐磨损）。
• 压力等级：耐受压力1.6MPa（PN16），适配市政供水、化工生产等常规工况。

2. 典型应用场景

（1）市政供水

• 案例：某市水务集团在原水输送管道中部署DN500设备，通过RS485通讯将流量与压力数据实时上传至智慧水务平台。改造后，管网漏损率从20%降至10%，年节约水资源超200万吨。
• 特点：插入式安装减少管道改造成本；宽量程比覆盖全场景需求；IP68防护等级适应户外环境。

（2）化工生产

• 应用：某石化企业在硫酸输送管道中采用哈氏合金外壳与PTFE衬里的DN500设备，集成压力检测功能。改造后，流量测量误差从±2.5%降至±0.8%，压力数据用于优化泵组运行，年节省电能超500万千瓦时。
• 优势：耐腐蚀材质适配强酸介质；HART协议支持远程参数配置；多参数集成提升工艺控制精度。

（3）环保监测

• 场景：某环保机构在污水排放管道中部署DN500设备，陶瓷衬里耐受腐蚀性废水，RS485通讯支持数据实时上传至监测平台。改造后，流量与压力数据同步采集，采样流量控制误差从±3%降至±0.5%，数据准确性提升95%。
• 优势：IP68防护等级适应野外环境；自诊断功能实时监测电极状态；插入式设计减少安装对管道的影响。

（4）热力管网

• 案例：某热力公司在蒸汽输送管道中采用DN500设备，通过温度压力补偿功能实现质量流量计算。改造后，热量交易误差从±4%降至±1.2%，用户纠纷率下降70%。
• 技术适配：高温型衬里（耐温300℃）与耐高压设计；无线通信功能支持远程数据读取；自诊断算法提升系统可靠性。

三、安装规范与维护要点

1. 安装要求

• 管道条件：传感器需垂直安装于液体管道（避免水平安装导致气泡积聚），插入深度为管道半径的1/2；上游直管段至少5D（2.5米），下游3D（1.5米），管道内壁粗糙度需低于Ra6.3μm。
• 环境要求：避开强电磁场设备（如大功率电机），环境温度-30℃至70℃，湿度低于95%；高温环境安装需配套散热罩。
• 接地与电缆：传感器必须独立接地，接地电阻<4Ω；电缆采用屏蔽双绞线，长度不超过100米，避免信号干扰。

2. 维护策略

• 定期校准：每半年进行零点校准与线性度检查，利用标准流量计验证仪表状态，确保长期稳定性。某电子芯片制造企业通过定期校准，将设备年漂移量控制在0.1%以内。
• 探头检查：每年使用内窥镜检测探杆表面，确认无沉积或腐蚀；超声波清洗模式减少附着物堆积，延长传感器寿命。
• 故障排查：若流量显示异常，优先检查液体中是否含气泡或杂质，可通过安装过滤器改善；信号中断时，检查电缆连接与接地状态。

四、选型建议与成本平衡

1. 介质类型匹配

• 强酸强碱：优先选择哈氏合金外壳、PTFE衬里、IP68防护等级的工业型，单台报价控制在25000-35000元人民币。
• 常温液体：需采用316L不锈钢材质、橡胶衬里、RS485通讯的标准型，报价约15000-20000元人民币，确保耐腐蚀性与数据稳定性。
• 高温介质：选择耐温PTFE衬里（300℃以上）与高温电极，报价约30000-40000元人民币，适配蒸汽等高温工况。
• 卫生级需求：316L不锈钢材质、表面粗糙度Ra0.8μm以下、IP67防护等级的专用型，报价约20000-30000元人民币，适配食品、医药行业。

2. 全生命周期成本（TCO）考量

• 初期采购：基础款单价约15000元，高端款达40000元，但需结合维护成本与能效收益综合评估。
• 维护成本：传感器寿命约8-12年，年维护费用（清洁、校准）约3000-5000元；高端款因集成耐腐蚀材质，维护成本可能上浮20%-30%。
• 能效收益：通过精准流量与压力控制优化泵组运行，某化工园区年节省燃煤超5000吨，设备投资可在3-4年内回收。

五、行业趋势与未来展望

1. 智能化功能深化

• 无线通信普及：集成LoRa或NB-IoT模块，实现远程参数配置与数据上云，降低人工巡检频率，适配智慧工厂监测需求。某钢铁企业通过无线通信功能，将设备数据接入能源管理系统，年减少人工抄表成本超50万元。
• 智能诊断升级：通过内置算法识别流量异常、压力波动等故障，并发送预警信息至运维人员，提升系统可靠性。

2. 材料创新与适应性拓展

• 耐腐蚀材料：采用石墨烯涂层电极提升抗极化能力，陶瓷衬里应对强磨损工况，扩展设备在化工、矿山等场景的应用。某环保企业通过陶瓷衬里设备，将污水采样流量控制稳定性提升40%。
• 多参数集成：同步测量温度、压力、流量数据，结合AI算法优化生产工艺，提升能源利用效率。某药企通过多参数集成，将药液配制误差从±2%降至±0.3%。

3. 绿色能源与碳中和

• 分布式能源项目：在地热能开发、工业余热回收中，通过精准流量与压力计量减少能源浪费，助力碳中和目标实现。某新能源企业通过电磁流量计优化地热井流量控制，年减少碳排放超2000吨。

结语

DN500远传智能电磁流量计（带压力检测）PN16凭借其大口径插入式设计、多参数集成能力及智能化数据传输，已成为市政供水、化工生产、环保监测及热力管网领域大流量导电液体测量的核心设备。从原水输送的漏损监测到蒸汽管网的压力控制，从化工生产的腐蚀性介质测量到智慧工厂的能源优化，其技术优势持续推动着流量测量的精细化与智能化。未来，随着物联网技术与材料科学的深度融合，DN500电磁流量计将在远程监控、自诊断及多参数集成等方向实现更多突破，为构建绿色、高效的流体管理系统提供坚实支撑。
