DN100蒸汽流量计测量范围：涡街流量计的技术解析与应用实践

一、涡街流量计的技术原理与核心优势

涡街流量计基于卡门涡街原理工作：当蒸汽流经非流线型旋涡发生体时，会在其两侧交替产生有规则的旋涡，旋涡分离频率与蒸汽流速成正比。通过检测该频率，结合管道截面积即可计算流量。其技术特性在蒸汽测量场景中具有显著优势：

1. 结构简单与低维护成本

• 无运动部件：旋涡发生体为静态部件，避免机械磨损，降低故障率。某热力企业连续运行3年未发生部件更换，维护成本较传统机械式流量计降低70%。
• 宽量程比：流量范围通常为20m³/h至2000m³/h，量程比达100:1，覆盖从工业锅炉到市政供热的全场景需求。

2. 高精度与适应性

• 精度等级：蒸汽测量精度达±1%FS至±1.5%FS，符合国家标准《涡街流量计》（GB/T 24722-2009）。
• 介质适应性：可测量饱和蒸汽与过热蒸汽，通过温度压力补偿功能实现质量流量计算。某电力企业在蒸汽管道中部署设备后，热量交易误差从±4%降至±1.8%。
• 环境适应性：耐温-40℃至+350℃，压力等级PN16至PN40，适配高温高压工况。

二、DN100蒸汽流量计测量范围的影响因素

DN100涡街流量计的测量范围受流体状态、管道参数及环境条件共同影响，具体表现为以下维度：

1. 流体性质与状态

• 蒸汽类型：饱和蒸汽与过热蒸汽的密度差异显著，需通过温度传感器（PT100）与压力传感器（0-40MPa）进行补偿。例如，在1.0MPa压力下，饱和蒸汽密度为5.05kg/m³，而过热蒸汽（300℃）密度降至2.56kg/m³，直接影响质量流量计算。
• 流速范围：常规工况下，DN100设备推荐流速为3m/s至25m/s，对应体积流量范围为40m³/h至340m³/h。

2. 管道参数与安装条件

• 口径匹配：DN100对应管道外径100毫米，内径约100mm（具体因壁厚差异略有调整），需确保传感器与管道同心安装。
• 直管段要求：上游需10D（10米）以上直管段，下游需5D（5米）直管段，以消除流体旋转与速度分布畸变的影响。某化工企业因直管段不足导致流量偏差达8%，调整后偏差降至1.2%。

3. 环境与工况条件

• 温度压力补偿：高温蒸汽需配置高温型旋涡发生体（如哈氏合金）与耐高温传感器，压力超过PN16时需采用加强型法兰。
• 振动与电磁干扰：需避开泵、电机等振动源，并采用屏蔽电缆（长度≤100米）降低电磁干扰。

三、典型应用场景与测量范围适配

1. 电力行业蒸汽计量

• 案例：某火电企业在主蒸汽管道中部署DN100设备，采用哈氏合金旋涡发生体与PTFE衬里。通过温度压力补偿，实现质量流量精准计算，年减少燃煤消耗超5000吨。
• 测量范围：体积流量80m³/h至800m³/h，质量流量范围10t/h至100t/h（对应压力1.0MPa、温度300℃）。

2. 化工生产蒸汽控制

• 应用：某石化企业在工艺蒸汽管道中采用DN100涡街流量计，配合HART协议实现远程参数配置。改造后，蒸汽用量精准控制，年减少蒸汽浪费超2000吨。
• 技术适配：耐腐蚀材质适配酸性蒸汽环境；宽量程比覆盖从低负荷（50m³/h）到满负荷（500m³/h）生产需求。

3. 市政供热管网监测

• 场景：某市热力公司在供热干管中部署DN100设备，通过RS485通讯将数据实时上传至智慧热网平台。经测试，设备与超声波流量计的累计流量偏差仅1.3%，日均计量偏差≤1.5%。
• 测量范围：体积流量30m³/h至300m³/h，适配居民供暖与工业用热需求。

四、安装规范与测量范围优化

1. 安装要求

• 管道条件：传感器需水平或垂直安装于蒸汽管道，避免冷凝水积聚；上游直管段至少10D（10米），下游5D（5米），管道内壁粗糙度需低于Ra6.3μm。
• 环境要求：避开强电磁场设备（如变频器），环境温度-30℃至70℃，湿度低于95%；高温环境安装需配套散热罩。
• 接地与电缆：传感器必须独立接地，接地电阻<4Ω；电缆采用屏蔽双绞线，长度不超过100米，避免信号干扰。

2. 维护策略

• 定期校准：每半年进行零点校准与线性度检查，利用标准流量计验证仪表状态，确保长期稳定性。某电子芯片制造企业通过定期校准，将设备年漂移量控制在0.1%以内。
• 探头检查：每年使用内窥镜检测旋涡发生体表面，确认无沉积或腐蚀；超声波清洗模式减少附着物堆积，延长传感器寿命。
• 故障排查：若流量显示异常，优先检查蒸汽中是否含液滴或杂质，可通过安装汽水分离器改善；信号中断时，检查电缆连接与接地状态。

五、选型建议与成本平衡

1. 工况参数匹配

• 饱和蒸汽：优先选择哈氏合金材质、PN16压力等级、带温度压力补偿的工业型，单台报价控制在8000-12000元人民币。
• 过热蒸汽：需采用高温型旋涡发生体（如陶瓷）与耐高温电极，报价约10000-15000元人民币，确保高温工况稳定性。
• 低压蒸汽：选择316L不锈钢材质、IP65防护等级的经济型，报价约5000-8000元人民币，适配市政供热需求。

2. 全生命周期成本（TCO）考量

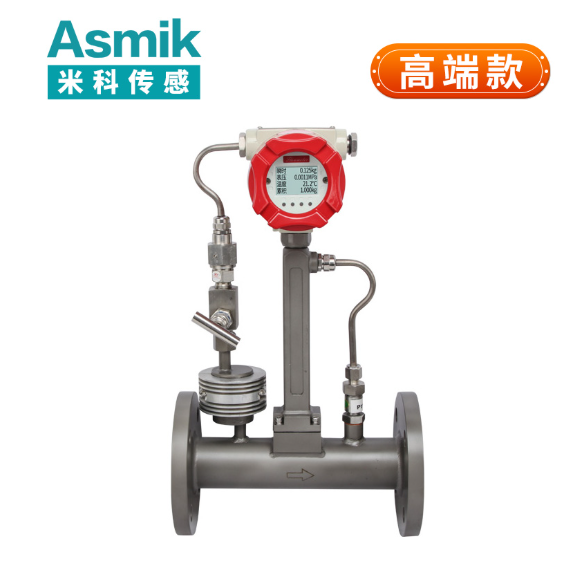

• 初期采购：基础款单价约8000元，高端款达15000元，但需结合维护成本与能效收益综合评估。
• 维护成本：传感器寿命约8-12年，年维护费用（清洁、校准）约1500-3000元；高端款因集成耐腐蚀材质，维护成本可能上浮20%-30%。
• 能效收益：通过精准流量控制优化锅炉运行，某化工园区年节省燃煤超3000吨，设备投资可在3-4年内回收。

六、行业趋势与未来展望

1. 智能化功能普及

• 无线通信：集成LoRa或NB-IoT模块，实现远程参数配置与数据上云，降低人工巡检频率，适配智慧工厂监测需求。
• 智能诊断：通过内置算法识别流量异常、温度偏差等故障，并发送预警信息至运维人员，提升系统可靠性。

2. 材料创新与适应性拓展

• 耐腐蚀材料：采用石墨烯涂层旋涡发生体提升抗极化能力，陶瓷衬里应对强磨损工况，扩展设备在化工、矿山等场景的应用。
• 多参数集成：同步测量温度、压力等参数，结合流量数据优化生产工艺，提升能源利用效率。

3. 绿色能源与碳中和

• 分布式能源项目：在地热能开发、工业余热回收中，通过精准流量计量减少能源浪费，助力碳中和目标实现。

结语

DN100蒸汽涡街流量计凭借其中大口径设计、宽量程比及强环境适应性，已成为工业蒸汽计量与热力管网管理的核心设备。从电力企业的主蒸汽监测到石化企业的工艺控制，从市政供热的资源分配到智慧工厂的能源优化，其技术优势持续推动着蒸汽流量测量的精细化与智能化。未来，随着物联网技术与材料科学的深度融合，DN100涡街流量计将在远程监控、自诊断及多参数集成等方向实现更多突破，为构建绿色、高效的蒸汽管理系统提供坚实支撑。
