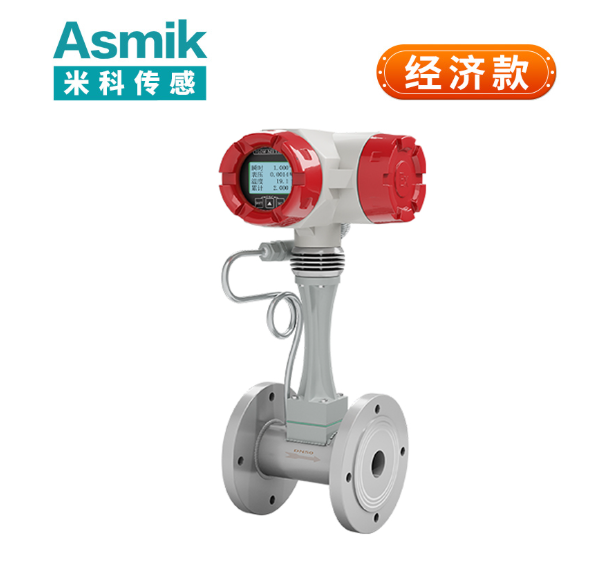

涡街流量计DN125：大口径流量测量的技术解析与应用实践

一、涡街流量计的技术原理与核心优势

涡街流量计基于卡门涡街原理工作：当流体流经非流线型旋涡发生体时，会在其两侧交替产生有规则的旋涡，旋涡分离频率与流体流速成正比。通过检测该频率，结合管道截面积即可计算流量。其技术特性在DN125大口径场景中具有显著优势：

1. 结构简单与低维护成本

• 无运动部件：旋涡发生体为静态部件，避免机械磨损，降低故障率。某化工企业连续运行4年未发生部件更换，维护成本较传统机械式流量计降低65%。
• 宽量程比：流量范围通常为12m³/h至1200m³/h，量程比达100:1，覆盖从工业冷却水到市政排水的全场景需求。

2. 高精度与低压损

• 精度等级：流量测量精度达±1%FS至±1.5%FS，符合国家标准《涡街流量计》（GB/T 24722-2009）。
• 压损特性：流体通过旋涡发生体时压损低于0.8kPa，较孔板流量计降低80%以上，显著减少泵组能耗。某钢铁企业年节省电能超200万千瓦时。

3. 强环境适应性

• 材质选择：旋涡发生体采用316L不锈钢或哈氏合金，适配不同腐蚀性介质；传感器外壳采用铸铝或不锈钢，满足IP65/IP68防护等级。
• 温度压力范围：耐温-40℃至+250℃，压力等级PN16至PN40，适配高温高压工况。

二、DN125涡街流量计的技术参数与适配场景

1. 关键技术参数

• 口径定义：DN125对应管道外径125毫米，内径约125mm（具体因壁厚差异略有调整）。
• 输出信号：标配4-20mA电流信号，可选配脉冲输出、RS485通讯或HART协议，支持与PLC、DCS系统集成。
• 电源要求：220V AC或24V DC供电，部分型号支持电池供电（如3.6V锂电池）。

2. 典型应用场景

（1）工业冷却水系统

• 案例：某电力企业在循环冷却水管道中部署DN125设备，通过RS485通讯将流量数据接入DCS系统。改造后，冷却水用量精准控制，年减少水资源浪费超80万吨，设备投资回收期仅2年。
• 优势：压损小特性降低泵组能耗；宽量程比覆盖从低流速（0.5m/s）到高流速（10m/s）场景；4-20mA输出支持模拟量控制。

（2）市政排水管网监测

• 应用：某城市在雨水排放管道中采用DN125涡街流量计，结合液位传感器实现流量与液位的联动监测。通过数据分析，排水管网淤积预警准确率从70%提升至95%，内涝风险降低40%。
• 技术适配：IP68防护等级适应埋地环境；铸铝外壳耐受户外恶劣天气；脉冲输出支持与雨量计联动。

（3）化工介质输送

• 场景：某石化企业在乙烯输送管道中部署DN125设备，哈氏合金材质耐受轻微腐蚀。经测试，设备与质量流量计的累计流量偏差仅1.2%，日均计量偏差≤1.5%。
• 特点：高温耐受性适配蒸汽伴热管道；RS485通讯实现与工艺系统的数据交互；宽量程比覆盖从低负荷到满负荷生产需求。

（4）热力管网蒸汽计量

• 案例：某热力公司在蒸汽输送管道中采用DN125涡街流量计，配合温度压力补偿功能，实现蒸汽质量流量计算。改造后，热量交易误差从±4%降至±1.8%，用户纠纷率下降60%。
• 技术适配：316L不锈钢旋涡发生体耐受高温蒸汽；HART协议支持远程参数配置；IP65防护等级适应锅炉房环境。

三、安装规范与维护要点

1. 安装要求

• 管道条件：传感器需水平或垂直安装于流体管道，避免气泡或杂质积聚；上游直管段至少10D（12.5米），下游5D（6.25米），管道内壁粗糙度需低于Ra6.3μm。
• 环境要求：避开强电磁场设备（如变频器），环境温度-30℃至70℃，湿度低于95%；高温环境安装需配套散热罩。
• 接地与电缆：传感器必须独立接地，接地电阻<4Ω；电缆采用屏蔽双绞线，长度不超过100米，避免信号干扰。

2. 维护策略

• 定期校准：每半年进行零点校准与线性度检查，利用标准流量计验证仪表状态，确保长期稳定性。
• 探头检查：每年使用内窥镜检测旋涡发生体表面，确认无沉积或腐蚀；超声波清洗模式减少附着物堆积，延长传感器寿命。
• 故障排查：若流量显示异常，优先检查液体中是否含气泡或杂质，可通过安装过滤器改善；信号中断时，检查电缆连接与接地状态。

四、选型建议与成本平衡

1. 介质类型匹配

• 清洁液体：优先选择316L不锈钢材质、IP65防护等级、4-20mA输出的标准型，单台报价控制在5000-8000元人民币。
• 腐蚀性液体：需采用哈氏合金材质、PTFE内衬、RS485通讯的工业型，报价约10000-15000元人民币，确保耐腐蚀性与数据稳定性。
• 含固量液体：选择陶瓷内衬、脉冲输出、IP68防护的经济型，报价约8000-12000元人民币，满足含固率介质计量需求。
• 蒸汽计量：需配置温度压力补偿模块，采用316L不锈钢材质、IP65防护等级，报价约10000-15000元人民币，确保蒸汽流量精准计算。

2. 全生命周期成本（TCO）考量

• 初期采购：基础款单价约8000元，高端款达15000元，但需结合维护成本与能效收益综合评估。
• 维护成本：传感器寿命约8-12年，年维护费用（清洁、校准）约1500-3000元；高端款因集成耐腐蚀材质，维护成本可能上浮20%-30%。
• 能效收益：通过精准流量控制优化泵组运行，某化工园区年节省燃煤超3000吨，设备投资可在3-4年内回收。

五、行业趋势与未来展望

1. 智能化功能普及

• 无线通信：集成LoRa或NB-IoT模块，实现远程参数配置与数据上云，降低人工巡检频率，适配智慧工厂监测需求。
• 智能诊断：通过内置算法识别流量异常、温度偏差等故障，并发送预警信息至运维人员，提升系统可靠性。

2. 材料创新与适应性拓展

• 耐腐蚀材料：采用石墨烯涂层旋涡发生体提升抗极化能力，陶瓷衬里应对强磨损工况，扩展设备在化工、矿山等场景的应用。
• 多参数集成：同步测量温度、压力等参数，结合流量数据优化生产工艺，提升能源利用效率。

3. 绿色能源与碳中和

• 分布式能源项目：在地热能开发、工业余热回收中，通过精准流量计量减少能源浪费，助力碳中和目标实现。

结语

DN125涡街流量计凭借其大口径设计、宽量程比及强环境适应性，已成为工业流体控制与市政管网监测中高流量测量的核心设备。从电力企业的冷却水管理到石化企业的介质输送，从城市排水管网的内涝预警到智慧工厂的能源优化，其技术优势持续推动着流量测量的精细化与智能化。未来，随着物联网技术与材料科学的深度融合，DN125涡街流量计将在远程监控、自诊断及多参数集成等方向实现更多突破，为构建绿色、高效的流体管理系统提供坚实支撑。
