DN200管道电子流量计：大口径电磁流量计的技术解析与应用实践

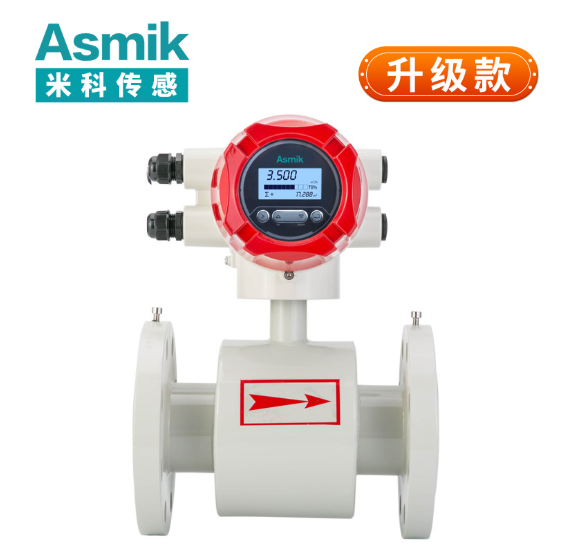

一、技术原理与核心优势

电磁流量计基于法拉第电磁感应定律工作：当导电液体流经磁场时，切割磁感线产生感应电动势，其大小与流体流速成正比。传感器通过检测该电动势，结合管道截面积计算流量。DN200设备的核心优势如下：

1. 高精度与宽量程比

• 精度等级：流量测量精度达±0.5%FS至±1.0%FS，符合国家标准《电磁流量计》（GB/T 18659-2017）。
• 量程比：可达150:1，覆盖0.3m/s至15m/s的流速范围，适用于从市政供水到工业冷却水的大流量场景。

2. 强适应性与低维护成本

• 介质适应性：可测量电导率≥5μS/cm的液体，包括清水、污水、酸碱溶液及液固两相悬浮液（如泥浆、矿浆）。
• 材质选择：传感器主体采用316L不锈钢或哈氏合金，适配不同腐蚀性介质；衬里材料可选PTFE（聚四氟乙烯）、橡胶或陶瓷，耐受高温高压。
• 无机械部件：静态结构避免机械磨损，维护周期长达2-3年，仅需定期校验电极阻抗与衬里完整性。

3. 智能化功能

• 输出信号：标配4-20mA电流信号，可选配RS485、HART协议或以太网通信，支持远程监控与数据上传。
• 自诊断能力：实时监测电极腐蚀、空管状态等异常，并通过算法补偿流体温度、压力变化对测量的影响。

二、技术参数与适配场景

1. 关键技术参数

• 口径定义：DN200对应管道外径200毫米，内径约200mm（具体因壁厚差异略有调整）。
• 流量范围：常规工况下支持57m³/h至1131m³/h，量程比达150:1。
• 精度与输出：精度±0.5%FS至±1.0%FS，输出信号包括4-20mA、RS485、HART协议等。
• 材质与防护：传感器主体采用316L不锈钢或哈氏合金，防护等级IP65至IP68；衬里材料可选PTFE、橡胶或陶瓷，耐温范围-40℃至180℃。
• 电源与压力：电源电压90-220V AC或24V DC，压力等级PN1.6MPa至PN4.0MPa。

2. 典型应用场景

（1）石油化工

• 案例：某石化企业在原油输送管道中部署DN200设备，采用哈氏合金电极与PTFE衬里。改造后，流量测量误差从±1.5%降至±0.3%，年减少贸易纠纷损失超千万元。
• 优势：耐腐蚀材质适配强酸强碱环境；HART协议支持远程参数配置；IP68防护等级适应埋地安装需求。

（2）市政供水

• 应用：某市水务集团在供水干管中采用DN200电磁流量计，通过RS485通讯将数据实时上传至智慧水务平台。改造后，管网漏损率从25%降至12%，年节约水资源超百万立方米。
• 特点：宽量程比覆盖全场景需求；分体式设计便于传感器安装于埋地管道；触控屏支持本地参数设置。

（3）环保污水

• 场景：某污水处理厂在污泥回流管道中部署DN200设备，陶瓷内衬耐受磨损，脉冲输出支持与PLC联动。经测试，设备与超声波流量计的累计流量偏差仅1.8%，日均计量偏差≤2.0%。
• 技术适配：IP68防护等级适应潮湿环境；自诊断功能实时监测电极状态；含固量介质测量稳定性提升30%。

（4）热力管网

• 案例：某热力公司在蒸汽输送管道中采用DN200电磁流量计，配合温度传感器实现热量计量。改造后，供热能耗精准核算，年节约成本超百万元。
• 优势：高温耐受性适配蒸汽工况；RS485通讯支持与能源管理系统集成；内置算法补偿温度变化影响。

三、安装规范与维护要点

1. 安装要求

• 管道条件：传感器需水平或垂直安装于液体管道，避免气泡或杂质积聚；上游直管段至少10D（2米），下游5D（1米），管道内壁粗糙度需低于Ra6.3μm。
• 环境要求：避开强电磁场设备（如大功率电机），环境温度-30℃至70℃，湿度低于95%；高温环境安装需配套散热罩。
• 接地与电缆：传感器必须独立接地，接地电阻<4Ω；电缆采用屏蔽双绞线，长度不超过100米，避免信号干扰。

2. 维护策略

• 定期校准：每半年进行零点校准与线性度检查，利用标准流量计验证仪表状态，确保长期稳定性。
• 探头检查：每年使用内窥镜检测电极区域，确认无沉积或腐蚀；超声波清洗模式减少附着物堆积，延长传感器寿命。
• 故障排查：若流量显示异常，优先检查液体中是否含气泡或杂质，可通过安装过滤器改善；信号中断时，检查电缆连接与接地状态。

四、选型建议与成本平衡

1. 介质类型匹配

• 清洁液体：优先选择316L不锈钢材质、IP65防护等级、4-20mA输出的标准型，单台报价控制在8000-12000元人民币。
• 腐蚀性液体：需采用哈氏合金材质、PTFE内衬、RS485通讯的工业型，报价约15000-20000元人民币，确保耐腐蚀性与数据稳定性。
• 含固量液体：选择陶瓷内衬、脉冲输出、IP68防护的经济型，报价约12000-18000元人民币，满足含固率介质计量需求。
• 高温液体：需配置高温衬里（如陶瓷）与耐高温电极，报价约10000-15000元人民币，适配蒸汽等高温工况。

2. 全生命周期成本（TCO）考量

• 初期采购：基础款单价约8000元，高端款达20000元，但需结合维护成本与能效收益综合评估。
• 维护成本：传感器寿命约8-12年，年维护费用（清洁、校准）约1500-3000元；高端款因集成耐腐蚀材质，维护成本可能上浮20%-30%。
• 能效收益：通过精准流量控制优化泵组运行，某化工园区年节省燃煤超3000吨，设备投资可在3-4年内回收。

五、行业趋势与未来展望

1. 智能化功能普及

• 无线通信：集成LoRa或NB-IoT模块，实现远程参数配置与数据上云，降低人工巡检频率，适配智慧工厂监测需求。
• 智能诊断：通过内置算法识别流量异常、温度偏差等故障，并发送预警信息至运维人员，提升系统可靠性。

2. 材料创新与适应性拓展

• 耐腐蚀材料：采用石墨烯涂层电极提升抗极化能力，陶瓷衬里应对强磨损工况，扩展设备在化工、矿山等场景的应用。
• 多参数集成：同步测量温度、压力等参数，结合流量数据优化生产工艺，提升能源利用效率。

3. 绿色能源与碳中和

• 分布式能源项目：在地热能开发、工业余热回收中，通过精准流量计量减少能源浪费，助力碳中和目标实现。

结语

DN200电磁流量计凭借其大口径设计、高精度测量及强环境适应性，已成为工业流体控制与市政管网监测中导电液体测量的核心设备。从石油化工的原料输送，到市政供水的资源管理，再到环保污水的处理控制，其技术优势持续推动着流量测量的精细化与智能化。未来，随着物联网技术与材料科学的深度融合，DN200电磁流量计将在远程监控、自诊断及多参数集成等方向实现更多突破，为构建绿色、高效的流体管理系统提供坚实支撑。
