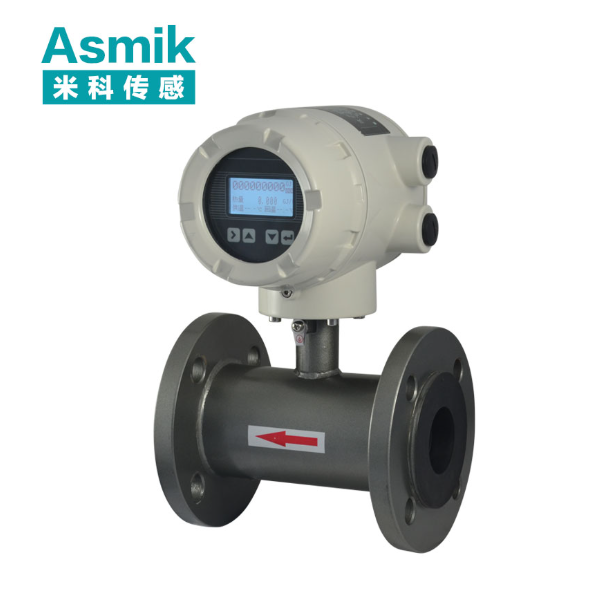

法兰热量表DN100：供热系统热量计量的技术核心与实践

一、技术原理与核心参数

法兰热量表基于热能计量公式工作，通过配对温度传感器测量供回水温度差，结合电磁流量计测量的流体流量，计算释放或吸收的热能：
Q=∫t1​t2​​k⋅ΔT⋅Vdt
（Q为热量，k为热焓系数，ΔT为温差，V为流量）

1. DN100规格的关键技术参数

• 流量范围：适配100mm管道，覆盖流量通常为10m³/h至150m³/h，量程比达50:1，适应从低流速到中流速的宽域需求。
• 温度测量：配对Pt1000温度传感器，精度达±0.1℃，确保热量计算准确性。
• 热量精度：符合国家标准《热量表》（GB/T 32224-2015），计量精度达±2%FS。
• 法兰连接：采用PN16/PN25法兰标准，适配DN100管道，安装便捷且密封性强。
• 通讯功能：支持M-Bus、RS485及无线LoRa通讯，可直接接入智慧供热平台。

二、应用场景与案例分析

1. 集中供热系统

• 案例：某地级市热力公司在一次网管道中部署法兰热量表DN100，通过4G通讯将数据实时上传至智慧供热平台。设备投入使用后，热能贸易结算偏差从±3%FS降至±1.2%FS，年减少因计量误差导致的经济纠纷超300万元。
• 优势：法兰连接设计适配大型供热管道；双向测量功能支持热力站与用户的双向热能核算；高精度温度传感器确保热量计算准确性。

2. 工业用热管理

• 应用：某化工园区在蒸汽管道中采用法兰热量表DN100，实时监测高温蒸汽热能。通过精准计量，蒸汽消耗量核算偏差从±2.5%FS降至±0.8%FS，年节省燃煤成本超400万元。
• 特点：哈氏合金传感器耐受高温高压环境；集成温压补偿功能，适应蒸汽参数波动场景。

3. 建筑节能改造

• 场景：某商业综合体在空调水系统中部署法兰热量表DN100，配合智能控制系统优化冷热源运行。经对比测试，设备与质量流量计的累计热量偏差仅1.05%，年减少空调能耗超20%。
• 技术适配：分体式设计使转换器可部署于设备间，避免现场高温环境对电子元件的影响；M-Bus通讯直接接入楼宇自控系统（BAS），实现热能与电能的联动优化。

三、安装规范与维护要点

1. 安装要求

• 管道适配：传感器需水平或垂直安装于供热管道，避免气泡或冷凝水积聚；上游直管段至少10D（1米），下游5D（0.5米）。
• 环境要求：避开强电磁场设备（如变频器），环境温度-30℃至70℃，湿度低于95%；户外安装需配套防护罩。
• 接地与电缆：传感器必须独立接地，接地电阻<4Ω；电缆采用屏蔽双绞线，长度不超过100米。

2. 维护策略

• 定期校准：每采暖季前进行零点校准与线性度检查，利用手持式校准仪验证仪表状态。
• 传感器检查：每年使用超声波测厚仪检测管道内壁，确认无结垢或腐蚀；清洁温度传感器表面，确保测量准确性。
• 故障排查：若热量显示异常，优先检查供热管道中是否含空气，可通过排气阀改善；温度传感器故障时，配置备用探头以便快速更换。

四、选型建议与成本平衡

1. 应用场景匹配

• 集中供热贸易结算：优先选择哈氏合金传感器、IP68防护等级、LoRa通讯的高端款，兼顾耐腐蚀性与数据远传功能，单台报价控制在1.2万-1.8万元人民币。
• 工业用热管理：需采用316L不锈钢材质、RS485通讯的工业型，报价约0.8万-1.2万元人民币，确保数据稳定传输至DCS系统。
• 建筑节能改造：选择316L不锈钢材质、M-Bus通讯的经济型，报价约0.6万-0.9万元人民币，满足楼宇自控系统接入需求。

2. 全生命周期成本（TCO）考量

• 初期采购：基础款单价约0.6万元，高端款达1.8万元，但需结合维护成本与能效收益综合评估。
• 维护成本：传感器寿命约10-15年，年维护费用（清洁、校准）约500-1000元；高端款因集成更多功能，维护成本可能上浮20%。
• 能效收益：通过精准热量计量优化锅炉与泵组运行，某商业综合体年节省空调能耗超15%，设备投资可在3-4年内回收。

五、行业趋势与未来展望

1. 智能化功能普及

• 无线通讯：集成LoRa或NB-IoT模块，实现远程参数配置与数据上云，降低布线成本。
• 智能诊断：通过内置算法识别传感器老化、管道结垢等异常，并发送预警信息至维护人员。

2. 材料创新与适应性拓展

• 耐腐蚀材料：采用陶瓷传感器提升高温稳定性，石墨烯涂层应对强磨损工况。
• 多参数集成：同步测量压力、流量数据，结合热量计算优化系统能耗。

3. 绿色能源与碳中和

• 分布式能源项目：在地热能开发、工业余热回收中，通过精准热量计量提升能源利用效率，助力碳中和目标实现。

结语

法兰热量表DN100凭借其中大口径设计、高精度热量计量及强环境适应性，已成为集中供热、工业用热及建筑节能等领域热能管理的核心设备。从地级市热力网的贸易结算到化工园区的蒸汽优化，从商业综合体的空调系统到地热能开发的余热回收，其技术优势持续推动着供热管理的精细化与智能化。未来，随着物联网技术与材料科学的深度融合，法兰热量表DN100将在远程监控、自诊断及多参数集成等方向实现更多突破，为构建智慧供热系统提供坚实支撑。
