DN4智能液体涡轮流量计：小口径高精度测量的技术突破与应用实践

一、技术原理与核心参数解析

1.1 涡轮流量计的工作机制

DN4智能液体涡轮流量计基于速度式流量测量原理，通过流体驱动涡轮叶片旋转，将流速转化为电信号输出。具体过程如下：

• 流体驱动：当液体流经涡轮时，动能推动叶片旋转，转速与流速成正比。
• 信号转换：涡轮叶片周期性切割内置磁钢产生的磁力线，改变线圈磁通量，产生频率与流量成正比的脉冲信号。
• 智能处理：内置微处理器对脉冲信号进行放大、整形及温度压力补偿（可选），最终输出4-20mA电流、RS485数字信号或显示瞬时/累积流量。

1.2 DN4规格的关键参数

• 流量范围：
  • 正常流量：0.04～0.25 m³/h（水介质）
  • 扩展流量：0.04～0.4 m³/h（宽量程设计）
• 精度等级：±0.2%R（高精度型）、±0.5%R（标准型）、±1%R（经济型）
• 结构特性：
  • 连接方式：螺纹连接（DN4为1/2英寸管螺纹）
  • 材质：316L不锈钢（接液部件）、304不锈钢（外壳）
  • 防护等级：IP65（室内）/IP67（户外）
• 输出信号：脉冲输出、4-20mA两线制、RS485通讯（支持Modbus-RTU）
• 供电方式：3V锂电池（续航3-8年）或24VDC外接电源

二、应用场景：从实验室到工业生产的精准把控

2.1 医药与生物工程

• 案例：某药企在注射用水（WFI）管道中采用DN4涡轮流量计，通过0.05%FS的精度控制溶剂配比，年减少原料浪费超50万元。
• 优势：316L不锈钢材质符合GMP认证，可耐受CIP/SIP清洗的高温（121℃）与化学腐蚀。

2.2 食品与饮料行业

• 应用：在乳制品生产线中，用于监测牛奶、果汁等黏性液体的微小流量，确保灌装精度达±0.1%。
• 特点：卫生级设计（如卡箍连接、无死角流道），支持在线清洗（CIP），避免微生物滋生。

2.3 精密化工与半导体制造

• 场景：某半导体厂在光刻胶涂布工艺中，通过DN4流量计控制0.1-0.5 mL/s的微量药剂输送，提升芯片良率2个百分点。
• 技术适配：宽量程设计（10:1）覆盖低流速至中流速需求，抗电磁干扰（EMI）能力满足洁净室环境要求。

三、选型与安装：小口径设备的特殊考量

3.1 选型核心参数

• 介质兼容性：
  • 水、有机溶剂（如乙醇、丙酮）选316L不锈钢材质；
  • 含颗粒液体（如浆料）需加装过滤器（推荐5微米筛孔）。
• 环境适应性：
  • 户外安装选IP67防护等级，搭配防晒防雨罩；
  • 爆炸性环境（如油气站）需ExdIIBT4防爆认证型号。
• 信号输出需求：
  • 需接入PLC或DCS系统选RS485通讯；

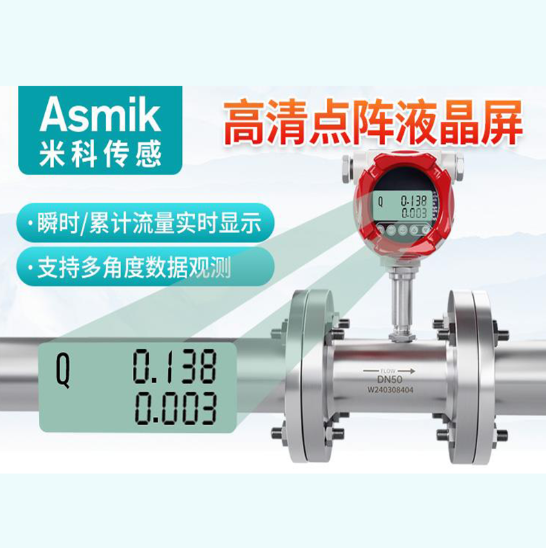

  • 现场显示选带LCD屏的智能型（显示瞬时/累积流量、电池电量）。

3.2 安装规范与直管段要求

• 管道适配：
  • 仅适用于金属管道（如不锈钢、铜），安装时需确保管道内壁光滑，避免焊缝或凸起；
  • 螺纹连接处需使用密封胶带，防止泄漏。
• 直管段长度：
  • 上游：20D（D为管道内径，DN4即80mm）；
  • 下游：5D，若空间不足可加装整流器（如蜂窝状流道）。
• 防干扰措施：
  • 远离电机、变频器等强电磁源；
  • 信号线采用屏蔽双绞线，单独穿管敷设。

四、维护与故障排除：确保长期稳定运行

4.1 日常维护要点

• 清洁保养：每3个月用酒精擦拭涡轮叶片，避免纤维状杂质缠绕；
• 校准周期：每12个月进行实流校准（推荐使用标准计量罐）；
• 电池更换：锂电池型号为CR2477，更换时需关闭阀门并断电操作。

4.2 常见故障与解决方案

• 信号异常（无输出/波动大）：
  • 检查电源（锂电池电压≥2.0V）；
  • 清理涡轮轴承（可能因介质结晶导致卡滞）。
• 测量误差超限：
  • 重新设置仪表系数（K值，通过按键或软件调整）；
  • 检查介质密度是否与标定参数一致（如水换为酒精需修正）。
• 外壳渗漏：
  • 更换O型密封圈（材质选氟橡胶）；
  • 紧固法兰螺栓（扭矩值≤20N·m）。

五、市场趋势与未来发展方向

5.1 智能化升级

• 物联网融合：部分厂商已推出支持5G/NB-IoT的型号，实现远程监控与预测性维护。
• AI算法嵌入：通过机器学习优化涡轮响应曲线，提升低流速下的测量稳定性（如0.02 m/s流速仍可保持±0.1%FS精度）。

5.2 材料与工艺创新

• 陶瓷轴承：采用氮化硅（Si3N4）轴承，寿命提升至10年（传统金属轴承为3-5年）；
• 3D打印流道：通过SLM技术优化涡轮叶片形状，减少流体阻力，量程比扩展至15:1。

5.3 国产化替代加速

• 核心部件国产化：预计2028年实现磁传感器、微处理器等关键部件100%国产，设备成本有望下降30%-40%；
• 行业标准完善：新国标《涡轮流量计》（GB/T 21391-2025）将于2026年实施，推动小口径设备性能统一。

结语

DN4智能液体涡轮流量计以微小口径实现高精度测量，在医药、食品、半导体等对流量控制要求严苛的领域展现出不可替代的价值。从螺纹连接的便捷安装到物联网的智能升级，其技术演进持续推动着小流量测量技术的边界。未来，随着材料科学与数字技术的深度融合，DN4涡轮流量计将在更多精密场景中发挥关键作用，为工业生产的高效与精准提供坚实支撑。
