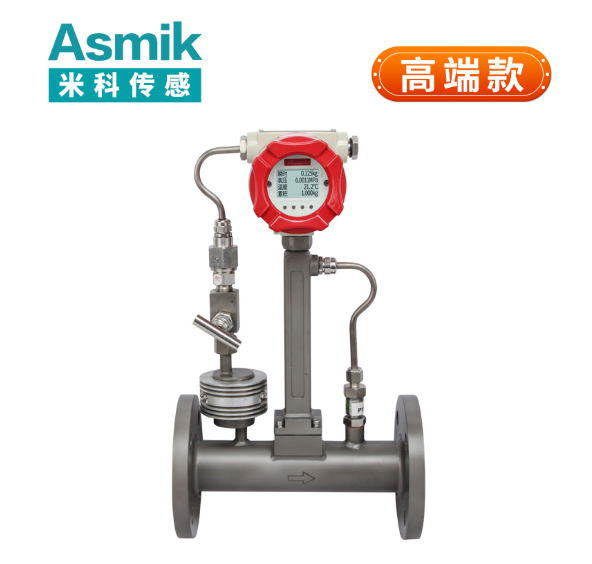

涡街蒸汽流量计DN125：工业蒸汽测量的核心装备与技术实践

一、技术原理与核心参数：蒸汽测量的工程基础

1. 测量原理与分类

涡街流量计通过检测流体流经漩涡发生体时产生的卡门涡街频率来测量流速，其频率与流速成正比。蒸汽测量需特别考虑温度与压力补偿，以修正密度变化对精度的影响。

2. DN125规格的关键参数

• 量程范围：蒸汽流量覆盖1.2-12 t/h（质量流量），量程比达10:1至20:1，可适应不同压力等级的蒸汽工况。
• 精度等级：蒸汽测量精度达±1.0%FS，重复性优于0.5%FS，满足大多数工业场景的计量要求。
• 输出信号：支持4-20mA模拟输出、脉冲输出及RS485数字通讯，兼容Modbus-RTU、HART等工业协议。
• 温度压力补偿：集成PT100温度传感器与压力变送器，可实时修正蒸汽密度，输出标准体积流量或质量流量。

3. 材质与防护设计

• 漩涡发生体：采用304不锈钢材质，耐高温与腐蚀，适用于饱和蒸汽与过热蒸汽工况。
• 传感器材质：外壳采用铸铝或316L不锈钢，防护等级IP65（室内）或IP68（户外），防爆型（Ex d IIC T6）满足高危场景需求。
• 衬里材料：无衬里设计，但需确保管道内壁光滑，避免蒸汽中的水分或杂质影响测量。

二、安装与维护：确保长期稳定性的关键

1. 安装规范

• 直管段要求：上游至少保留15倍管径（D）的直管段，下游5D；若上游存在弯头、阀门等扰动源，需延长至20D+5D。某热电厂因未满足直管段要求，导致初始测量偏差达2.8%，调整后恢复至±0.8%精度。
• 接地措施：传感器必须与管道良好接地，接地电阻＜10Ω，避免电磁干扰影响信号稳定性。
• 环境要求：避开强振动源（如泵组），环境湿度需低于85%，温度-20℃至60℃。蒸汽管道需配套保温措施，确保传感器工作环境温度低于70℃。

2. 维护要点

• 定期清洁：每3-6个月清理管道内壁及漩涡发生体表面结垢，避免影响漩涡脱落频率。某化工厂因未及时清理，导致测量误差累积至1.5%，清洗后恢复精度。
• 密封性检查：每年对法兰连接处进行压力泄漏测试，尤其是高压蒸汽工况下。某造纸企业因密封垫老化泄漏，通过肥皂水检测及时修复。
• 信号校准：每1-2年进行实流校准或在线零点校准。某食品厂因参数设置错误导致蒸汽流量显示偏低，重新校准后误差消除。

三、行业应用：从能源到制造的全场景覆盖

1. 热电厂蒸汽计量

某大型热电厂采用DN125涡街流量计，通过温压补偿功能直接输出质量流量，与锅炉控制系统联动，年节省蒸汽消耗成本超18万元。设备在350℃过热蒸汽工况下稳定运行超3年，故障率低于0.1%。

2. 化工流程控制

某炼化企业针对蒸汽加热工况，选用防爆型涡街流量计，通过485通讯将数据接入DCS系统，实现蒸汽用量实时监控与能耗优化。设备运行2年未出现故障，年均维护成本仅600元。

3. 食品加工行业

某啤酒厂利用涡街流量计测量蒸汽杀菌工序流量，通过精准控制蒸汽用量，年节省能源成本12%。设备通过卫生级认证，内壁光滑度达Ra≤0.8μm，满足食品接触要求。

4. 纺织印染行业

某纺织集团采用DN125涡街流量计，通过远程监控平台实现多车间蒸汽用量集中管理，漏损率从10%降至2%。平台通过流量突变分析，精准定位管道泄漏点，维修响应时间缩短至1小时。

四、选型决策的核心逻辑

1. 蒸汽参数匹配

• 压力等级：根据蒸汽压力（如1.0MPa、2.5MPa）选择适配的传感器量程，避免超量程使用导致测量失真。
• 温度范围：确认漩涡发生体材质耐温性能（如304不锈钢可承受400℃高温），并配套散热装置。

2. 工况复杂度评估

• 振动环境：选择带抗振动传感头的型号，避免因管道振动导致信号失真。
• 含湿蒸汽：针对蒸汽中携带水分的情况，采用特殊设计的漩涡发生体，减少水分对测量的干扰。

3. 全生命周期成本（TCO）优化

• 初期采购：批量采购可享受阶梯报价，DN125型号单价最低降至8000元。
• 维护成本：选择支持“以旧换新”或“租赁模式”的供应商，降低中小企业初期投入压力。
• 能效收益：通过高精度测量优化蒸汽用量，某热电厂年节省燃料成本超20万元。

五、未来趋势：智能化与绿色能源驱动发展

1. 智能化升级

集成AI算法的智能涡街流量计将于2027年上市，可自动识别蒸汽状态（如饱和蒸汽、过热蒸汽）并优化测量参数，价格较现有型号上浮25%-30%，但通过减少人工干预可实现长期收益。

2. 物联网融合

供应商推出“蒸汽管家”订阅服务，用户支付年费即可享受设备巡检、数据托管、故障预警等增值服务，降低长期使用成本。某试点项目已实现设备与云平台的毫秒级通信，预测性维护准确率达92%。

3. 绿色能源应用

涡街流量计在新能源领域（如生物质能发电、地热能利用）的应用逐步拓展，通过高精度测量优化能源利用效率，助力碳中和目标实现。

4. 国产化替代加速

预计2026年实现核心传感器100%国产化，DN125型号成本有望再降15%-20%，价格下探至6000元级市场，提升国内企业市场竞争力。

结语

DN125涡街蒸汽流量计凭借其量程适应性、耐高温性能及智能化功能，成为工业蒸汽测量的核心设备。从热电厂的锅炉控制到化工行业的流程优化，再到食品加工的能耗管理，其精准、稳定、智能的特性持续推动着生产效率提升与资源优化。未来，随着材料科学与数字技术的融合，这一设备将在更多领域展现其价值，为工业4.0提供更坚实的计量支撑。
