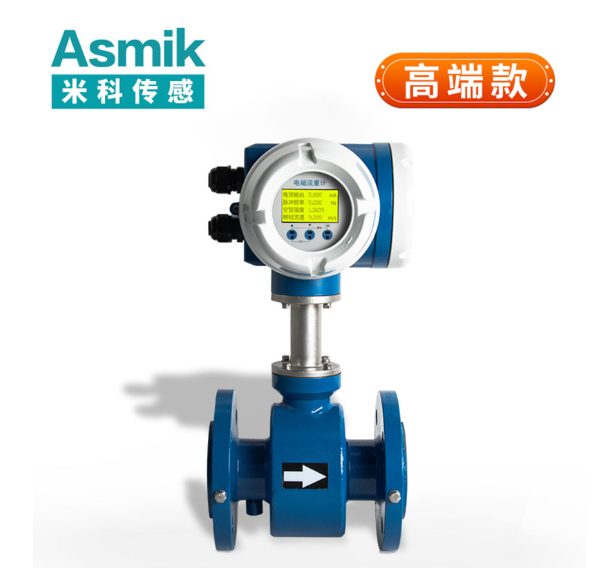

一体式电磁流量计DN1800：大口径流量测量的核心装备与技术实践

一、技术参数：大口径设计的工程适配与材质选择

1. 基础测量性能

DN1800一体式电磁流量计的核心参数包括：

• 量程范围：液体流量覆盖200-20000 m³/h，量程比达100:1，可同时满足低流速（如0.5m/s）与高流速（如10m/s）场景需求。
• 精度等级：液体测量精度达±0.5%FS，重复性优于0.2%FS，满足大多数工业场景的计量要求。
• 输出信号：支持4-20mA模拟输出、脉冲输出及RS485数字通讯，适配不同控制系统。

2. 材质与防护设计

• 衬里材料：常规工况采用聚四氟乙烯（PTFE），耐腐蚀性优异；高盐废水或强酸碱介质可选聚全氟乙丙烯（FEP），耐温范围扩展至180℃。
• 电极材质：316L不锈钢电极适用于一般腐蚀性介质；哈氏合金电极则针对氯离子含量超标（如海水、盐化工）场景，抗点蚀能力提升300%。
• 防护等级：IP65适用于室内干燥环境，IP68可应对短期浸水（如暴雨洪涝），防爆型（Ex d IIC T6）则满足石油炼化、核电等高危场景需求。

3. 特殊工况适配

• 含杂质流体：采用宽流道设计，减少固体颗粒沉积风险；部分型号内置自清洁功能，通过反向脉冲冲洗电极表面。
• 低温环境：针对-30℃极寒地区，传感器采用保温夹套设计，确保电子元件正常工作。

二、安装与维护：确保长期稳定性的关键

1. 安装规范

• 直管段要求：上游至少保留10倍管径（D）的直管段，下游5D；若上游存在弯头、阀门等扰动源，需延长至20D+5D。某自来水公司因未满足直管段要求，导致初始测量偏差达2.5%，调整后恢复至±0.3%精度。
• 接地措施：传感器必须与被测介质同电位，塑料管道需加装接地环，接地电阻＜10Ω。某化工厂因接地不良导致信号波动，经重新接地后问题解决。
• 环境要求：避开强电磁场设备（如大型变压器），环境湿度需低于85%，温度-20℃至60℃。

2. 维护要点

• 定期清洁：每3-6个月清理电极表面结垢，检查内衬磨损情况。某造纸企业因未及时清理，导致测量误差累积至1.8%，清洗后恢复精度。
• 密封性检查：每年对法兰连接处进行压力泄漏测试，尤其是高压工况下。某天然气管道因密封垫老化泄漏，通过肥皂水检测及时修复。
• 信号校准：每1-2年进行实流校准或在线零点校准。某电厂因参数设置错误导致蒸汽流量显示偏低，重新校准后误差消除。

三、行业应用：从市政到工业的全场景覆盖

1. 市政水务

嘉兴市联合污水处理厂二期进水2#电磁流量计（DN1800）突发故障后，通过9小时紧急施工完成更换，确保污水正常排放。项目采用IP68防护等级设备，适应地下管网潮湿环境，结合智慧污水管理平台实现流量实时监控与漏损预警。

2. 化工生产

某炼化企业针对高盐废水工况，选用哈氏合金电极+FEP衬里型号，设备运行4年未出现腐蚀问题，测量精度始终保持在±0.3%FS以内。通过温压补偿功能，直接输出质量流量，与反应釜控制系统联动，年节省原料损耗超10%。

3. 能源行业

某热电厂采用DN1800设备测量350℃过热蒸汽流量，通过保温措施确保转换器内部温度低于70℃，持续稳定运行超3年。结合PID控制优化泵组运行策略，年节省电能消耗12%。

4. 水泥行业

某大型水泥厂供水系统存在高地位落差式供水问题，管道中气泡、不满管和涡流影响计量精度。通过停水1小时内完成施工，确保计量水量与设备用水量对应，成功解决水量控制难题。

四、国产化趋势：技术创新与市场拓展并行

1. 行业现状

国内电磁流量计市场呈现积极态势，2020年市场规模约25亿元，国内企业生产量约18万台，外资企业产量估计9万台。市政水务领域因物联网技术应用需求增加，成为主要增长点。

2. 技术突破

• 高精度化：电磁流量计精度提升至±0.3%，满足更严格计量要求。
• 多功能化：集成温压补偿、多参数测量功能，适应复杂工况需求。
• 抗干扰能力：采用低频三值波励磁技术，提升零点稳定性，降低功率损耗。

3. 政策支持

国家在《智能制造发展规划》《计量发展规划（2021-2035年）》等政策中明确支持高端仪器国产化，推动流量计在能源管理、环保监测等领域的应用。

4. 挑战与机遇

• 技术壁垒：高端产品依赖进口核心技术，国内企业需加大研发投入。
• 成本压力：原材料价格波动可能影响生产成本，需通过规模化生产降低成本。
• 国际竞争：外资企业通过兼并国内企业扩展市场，国内企业需提升品牌与服务能力。

五、未来趋势：智能化与绿色能源驱动发展

1. 智能化升级

集成AI算法的智能流量计将于2027年上市，可自动识别介质类型并优化测量参数，价格较现有型号上浮25%-30%，但通过减少人工干预可实现长期收益。

2. 物联网融合

供应商推出“流量管家”订阅服务，用户支付年费即可享受设备巡检、数据托管、故障预警等增值服务，降低长期使用成本。

3. 绿色能源应用

电磁流量计在新能源领域（如氢能、生物质能）的应用逐步拓展，通过高精度测量优化能源利用效率，助力碳中和目标实现。

4. 国产化替代加速

预计2026年实现核心传感器100%国产化，DN1800型号成本有望再降15%-20%，价格下探至万元级市场，提升国内企业市场竞争力。

结语

DN1800一体式电磁流量计凭借其大口径设计、耐腐蚀性能及智能化功能，成为工业流量测量的核心设备。从市政水务的漏损监测到化工行业的高盐废水处理，再到能源行业的高温蒸汽计量，其精准、稳定、智能的特性持续推动生产效率提升与资源优化。未来，随着材料科学与数字技术的融合，这一设备将在更多领域展现价值，为工业4.0提供更坚实的计量支撑。
