插入式超声波流量计DN1000技术解析与应用实践

  • 字号 + -

在工业大口径流体测量领域，插入式超声波流量计DN1000凭借其非侵入式安装、高精度及宽量程特性，成为市政供水、能源监测、钢铁冶金等场景的核心设备。本文将系统解析其技术原理、性能优势、安装规范、典型应用场景及维护要点，为用户提供全维度技术参考。

一、技术原理与核心参数

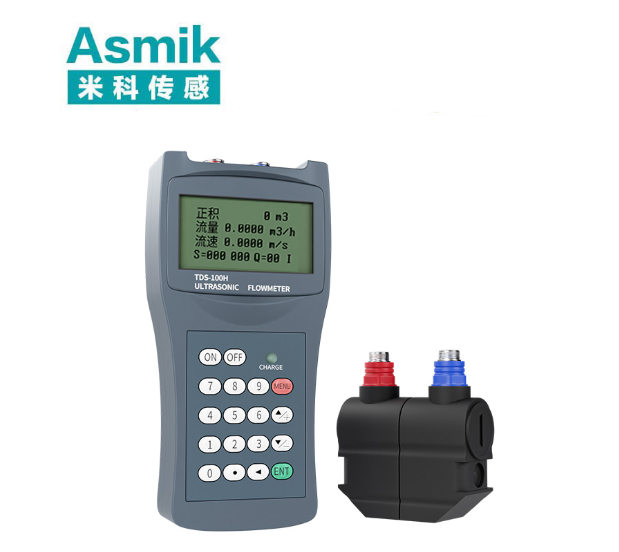

插入式超声波流量计基于时差法原理工作：在管道外壁安装一对超声波传感器，分别发射和接收超声波信号。流体流动时，顺流方向超声波传播速度加快，逆流方向减慢，通过测量时间差即可推导出流速，结合管道截面积计算出流量。DN1000型号作为大口径代表，技术参数如下：

  1. 流量范围与精度
    流量范围可达1000-10000 m³/h（水），精度等级±1.0%FS，适应市政供水主干管、工业冷却水系统等高流量需求。例如，某省会城市水务集团采用DN1000流量计后，管网漏损率从30%降至20%。
  2. 耐腐蚀与适应性
    传感器采用316L不锈钢材质，可耐受弱酸、碱及高盐分介质；若介质含固体颗粒，需升级为钛合金传感器，耐磨损性能提升30%-50%。适应温度范围-40℃至160℃，压力等级覆盖1.6MPa至4.0MPa。
  3. 信号输出与通信
    支持RS485、HART或MODBUS通信协议，可集成温压补偿功能，适应流体密度变化大的特性。某电力企业通过温压补偿型号，实现标准体积流量精确换算，年节省能耗成本超50万元。

二、性能优势与行业适配性

插入式超声波流量计DN1000在工业测量中展现出显著优势：

  1. 非侵入式安装与维护
    传感器通过管道外壁安装，无需切割管道或停机，安装周期缩短至2小时内。在市政供水项目中，该设计使管道改造成本降低40%，维护时仅需拆卸传感器即可完成校准。
  2. 宽量程与高稳定性
    量程比达10:1，适应从低流速到高流速的宽泛需求。在钢铁厂冷却水循环管道中，该设备可精准测量0.5m/s至10m/s的流速范围，长期稳定性优于0.5%FS。
  3. 智能化集成能力
    分体式设计可将转换器部署于控制室，避免现场高温高湿环境对电子元件的影响。集成LoRa无线传输功能的智能款，可实现远程监控与数据实时上传，但成本较基础款高出30%-50%。

三、安装规范与适配性要求

DN1000插入式超声波流量计的安装需严格遵循规范，以确保测量精度：

  1. 管道适配与传感器布局
    • 推荐水平安装，管道公称直径需与仪表标称口径一致（DN1000对应外径1020mm）。
    • 传感器安装位置需满足上游直管段长度≥10D（D为管道直径），下游≥5D；若存在弯头、阀门等干扰源，需延长至上游15D、下游10D。
  2. 安装方向与介质特性
    • 流体需满管运行，避免空管或半管状态导致信号异常。
    • 含气泡或杂质时，需在仪表前端加装排气阀或过滤器；测量脉动流（如离心泵出口）时，需配置缓冲罐稳定流场。
  3. 耦合剂与防干扰设计
    • 传感器与管道间需涂抹专用耦合剂，确保超声波信号高效传输。
    • 避免与变频器、高压电缆共线敷设，信号线需采用屏蔽双绞线，分体式设计可将转换器部署于控制室。

四、典型应用场景与解决方案

插入式超声波流量计DN1000在大流量测量中发挥关键作用，典型应用包括：

  1. 市政供水主干管监测
    某省会城市水务集团采用DN1000流量计，支持RS485通信及远程监控，年节省管网维护成本超300万元。在供水管网改造项目中，通过485远传功能将数据接入调度中心，实现分时调峰与漏损分析。
  2. 钢铁厂冷却水循环
    某大型钢厂通过DN1000流量计精准控制循环水量，误差控制在±1.5%以内，年节水效益超500万吨。其无阻流设计降低泵站能耗，激光雕刻后盖简化现场接线。
  3. 污水处理厂进水计量
    某市级污水处理厂采用分体式设计，转换器部署于控制室，避免现场高温高湿环境对电子元件的影响，年降低人工维护频次50%。集成Modbus TCP/IP协议的流量计与SCADA系统联动，优化药剂投加比例。
  4. 能源监测与贸易结算
    某热力公司在供热主管道部署DN1000超声波流量计，结合温压补偿算法，实现热能贸易结算误差≤±0.8%。其高精度特性满足《热量表》国家标准要求，年减少计量纠纷超80%。

五、维护与故障排查

  1. 日常维护
    • 定期检查传感器表面是否附着污垢，清洁时需使用软布，避免划伤耦合面。
    • 校验信号稳定性：通过仪表自诊断功能，观察超声波信号强度是否达标。
  2. 常见故障处理
    • 信号衰减：检查耦合剂是否失效，或调整传感器安装角度。
    • 流量显示异常：清理管道内杂质，或更换磨损的传感器。
    • 通信中断：检查RS485接线是否松动，或更换通信模块。

六、行业趋势与发展

  1. 智能化升级
    集成AI算法的流量计可自动识别管道结垢、气泡干扰等异常，价格较传统型号上浮20%-30%，但长期可降低维护成本。某企业研发的智能型号已实现自学习功能，误差随使用时间推移逐步降低。
  2. 国产化替代
    随着国产技术突破，DN1000流量计核心传感器国产化率已超80%，价格较进口产品低30%-50%，且服务响应周期更短（国产48小时，进口2-3周）。
  3. 多参数集成
    部分新型仪表已集成温度、压力、流量三参数测量功能，为过程控制提供更全面的数据支撑。例如，某型号通过“传感器+数据云平台”组合方案，可实现类似多变量测量功能且成本降低45%。

插入式超声波流量计DN1000凭借其非侵入式安装、高精度及智能化特性，在工业流体测量中展现出显著优势。从市政供水至钢铁冷却，从污水处理到能源监测，其技术特性满足了多样化的工业需求。随着国产化推进和智能化升级，该类产品将在保障测量精度的同时，进一步降低全生命周期成本，为工业流体管理提供更优解。
