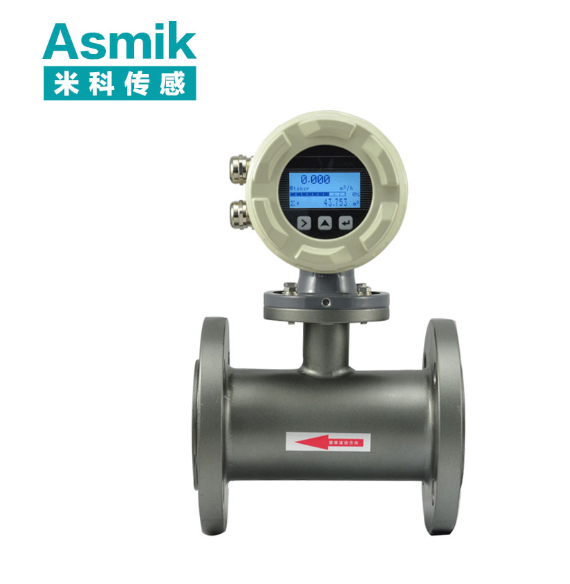

电磁流量计DN-15在小流量液体测量中的技术特性与成本解析

  • 字号 + -

在精密流体控制与微量液体计量领域，电磁流量计DN-15凭借其高精度、无机械磨损及强适应性，成为实验室、医疗设备及小型工业流程中的核心仪表。本文将系统解析其技术原理、价格影响因素、安装规范及应用场景，为用户提供全维度技术参考。

一、技术原理与核心优势

电磁流量计DN-15基于法拉第电磁感应定律工作：在管道中施加交变磁场，导电液体流经磁场时切割磁感线，产生与流速成正比的感应电动势。通过测量该电动势的幅值，结合管道截面积，即可计算出流体流量。其技术优势显著：

  1. 高精度与宽量程
    流量范围可达0.05-5 m³/h（水），量程比1:20，精度等级达±0.5%R，重复性优于0.1%。无机械运动部件设计使压力损失趋近于零，显著降低系统能耗。
  2. 耐腐蚀与适应性广
    氯丁橡胶衬里可耐受pH值5-9的介质，适用于水、生理盐水、弱腐蚀性液体等场景；若介质含强氧化性物质（如氯气），需升级为聚四氟乙烯（PTFE）或哈氏合金电极，耐温范围从-20℃扩展至120℃。
  3. 分体式设计与环境适应性
    传感器与转换器分离，传感器可嵌入狭窄管道空间，转换器部署于安全区域（如控制室），适应高温、高湿或爆炸性环境。信号通过屏蔽电缆传输，抗电磁干扰能力显著提升。

二、价格影响因素：多维度成本构成

电磁流量计DN-15的价格受材质、精度、功能及市场供需等多重因素综合影响：

  1. 材质与衬里选择
    氯丁橡胶作为衬里材料，适用于污水、酸性溶液等介质。若介质腐蚀性更强（如强酸、强碱），需升级为聚四氟乙烯（PTFE）或哈氏合金电极，成本将提升20%-50%。例如，DN-15口径的氯丁橡胶衬里流量计基础款价格约在1500至8000元，而采用哈氏合金电极的高配型号可能超过3万元。
  2. 精度与量程需求
    精度等级直接影响价格：0.5%精度的型号比1.0%精度的型号贵30%-50%。此外，量程比（如10:1或15:1）越大，适应流量波动的能力越强，价格也相应提高。
  3. 通信协议与附加功能
    支持RS485、HART或MODBUS通信协议的流量计，价格比仅支持4-20mA输出的型号高15%-30%。若需自诊断、远程监控或无线传输功能（如NB-IoT），成本将进一步增加。例如，具备智能诊断功能的DN-15流量计，价格可能比基础款高出50%。
  4. 市场供需与品牌策略
    国产型号通过本土化生产和供应链优化，价格通常比进口产品低20%-40%。例如，某国产DN-15氯丁橡胶电磁流量计价格约在2000至15000元，而同等规格的进口产品可能达到1万至3万元。

三、安装规范与适配性要求

DN-15电磁流量计的安装需严格遵循规范，以确保测量精度：

  1. 管道适配与直管段要求
    • 推荐水平安装，管道内径需与仪表标称口径一致（DN-15对应内径15mm）。
    • 上游直管段长度≥15D（D为管道直径），下游≥8D；若存在弯头、阀门等干扰源，需延长至上游30D、下游10D。
  2. 安装方向与介质特性
    • 流体需满管运行，避免空管或半管状态导致信号异常。
    • 含气泡或杂质时，需在仪表前端加装过滤器或排气阀。
  3. 接地与防干扰设计
    • 仪表外壳需可靠接地，接地电阻≤10Ω。
    • 避免与强电设备共线，信号线需采用屏蔽双绞线，分体式设计可将转换器部署于控制室。

四、典型应用场景与解决方案

电磁流量计DN-15在小流量测量中发挥关键作用，典型应用包括：

  1. 实验室与医疗设备
    在高校或科研机构的流体实验中，DN-15电磁流量计通过高精度测量能力，满足微量液体流量控制需求。某化学实验室案例显示，采用该设备后，实验重复性误差从±1.5%降至±0.3%，显著提升数据可靠性。在透析机或输液泵等医疗设备中，DN-15电磁流量计通过快速响应特性，实时监测液体输送量，满足医疗设备严苛的可靠性标准。
  2. 食品与电子制造
    在食品加工或电子制造企业的添加剂注入管道中，DN-15电磁流量计精准控制微量液体添加量。某饮料厂案例显示，设备投入使用后，添加剂用量误差从±2%降至±0.5%，年节省原料成本超30万元。其抗腐蚀材质（如316L不锈钢电极）可长期接触酸性或碱性溶液，维护周期长达3年以上。
  3. 市政与环保领域
    在小区DMA分区计量中，DN-15电磁流量计通过高精度测量，实现管网漏损的精准定位。某地级市水务集团案例显示，采用该设备后，管网漏损率从20%降至12%，年节水率达15%。在污水处理厂中，DN-15流量计优化药剂投加比例，降低处理成本。

五、行业趋势与发展

随着物联网技术发展，DN-15电磁流量计正集成更多创新功能：

  1. 智能化升级
    集成AI算法的流量计可自动识别电极污染、电缆故障等异常，价格较传统型号上浮20%-30%，但长期可降低维护成本。某企业研发的智能型号已实现温度补偿算法，误差≤±0.3%FS。
  2. 国产化替代
    随着国产技术突破，DN-15流量计核心传感器国产化率已超80%，价格较进口产品低30%-50%，且服务响应周期更短（国产72小时，进口1-2周）。
  3. 多参数集成
    部分新型仪表已集成温度、压力、流量三参数测量功能，为过程控制提供更全面的数据支撑。例如，某型号通过“传感器+数据云平台”组合方案，可实现类似多变量测量功能且成本降低40%。

电磁流量计DN-15的价格受材质、精度、功能及市场供需等多重因素影响。用户需根据介质特性、工况复杂度及长期维护成本综合决策，优先选择适配场景、平衡性能与成本的产品。随着国产化推进和智能化升级，该类产品将在保障测量精度的同时，进一步降低全生命周期成本，为精密流体管理提供更优解。
