DN100管道最大蒸汽流量每小时：涡街流量计的技术解析与应用实践

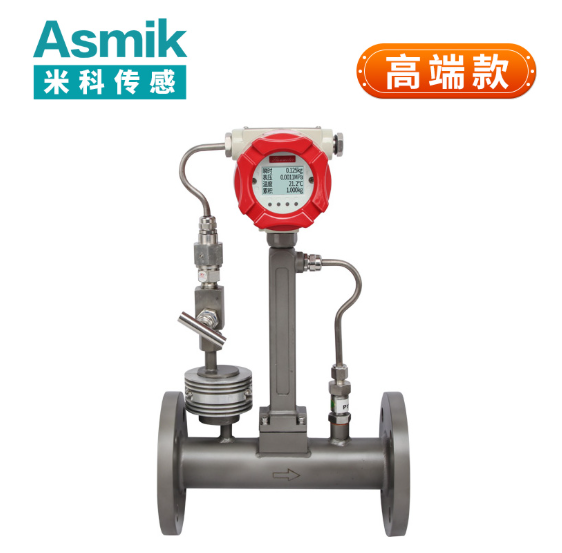

一、技术原理：卡门涡街效应与流量转换

涡街流量计的核心原理基于卡门涡街效应——当蒸汽流经非流线型漩涡发生体时，下游会产生两列方向相反的稳定漩涡，其频率与流速成正比。公式表达为：
F=St⋅du​
（F为漩涡频率，St为斯特劳哈尔数，u为流速，d为发生体宽度）
传感器通过压电元件检测漩涡引起的压力脉动，将频率信号转换为电信号，最终通过积分仪计算流量。这一原理赋予其无机械磨损、压损小、适用介质广等优势，尤其适合蒸汽等高温高压流体的测量。

二、DN100管道最大蒸汽流量计算

DN100管道的最大蒸汽流量受介质参数、流量计规格及工况条件共同影响，核心计算公式为：
Qm​=4πD2​⋅u⋅ρ
（Qm​为质量流量，D为管道内径，u为流速，ρ为蒸汽密度）
以饱和蒸汽（压力1.0MPa，温度184℃，密度ρ=5.15kg/m3）为例：

• 流速限制：为避免汽蚀与噪音，蒸汽流速通常控制在30−50m/s，取上限50m/s。
• 理论流量：
  Qm​=43.1416×(0.1m)2​×50m/s×5.15kg/m3≈2018kg/h

实际工程中，DN100涡街流量计的标称流量范围通常为500−6000kg/h（质量流量），对应体积流量0.8−10m3/min（标准状态下）。

三、影响因素：压力、温度与流量计选型

DN100管道蒸汽流量的测量准确性受以下因素影响：

1. 介质参数：
   • 压力与温度：蒸汽密度随压力温度变化显著，需通过温压补偿修正流量数据。例如，1.0MPa饱和蒸汽密度是0.3MPa蒸汽的2.3倍。
   • 干度：湿蒸汽（含液滴）会导致漩涡信号衰减，需通过汽水分离器预处理。
2. 流量计规格：
   • 量程比：优质涡街流量计量程比可达10:1，部分型号通过多变量测量扩展至20:1。
   • 耐压等级：常规型号耐压1.6MPa，高压工况需定制PN4.0MPa或更高。
   • 材质选择：发生体采用316L不锈钢，耐高温衬里（如PTFE）适用温度≤350℃。
3. 安装条件：
   • 直管段：上游至少保留10D（1m）直管段，下游5D（0.5m），避免弯头、阀门等扰动源。
   • 振动与干扰：远离压缩机、泵等振动源，必要时加装防振支架。

四、典型应用场景：从电力到纺织的广泛覆盖

DN100涡街流量计凭借其高精度与稳定性，在以下场景中发挥关键作用：

1. 电力行业：在锅炉房蒸汽管道中，测量主蒸汽流量，为汽轮机效率计算提供数据支撑。某电厂通过部署DN100涡街流量计，实现蒸汽消耗量精准核算，年节约燃料成本超百万元。
2. 化工生产：在合成氨装置中，测量高压蒸汽（3.5MPa，450℃）流量，配合温压补偿算法优化反应釜热平衡，产品合格率提升。
3. 纺织印染：在定型机蒸汽管道中，通过流量数据监控能耗，结合变频器调节蒸汽供应量，年减排二氧化碳。
4. 食品加工：在杀菌釜蒸汽入口，实时上传流量数据至SCADA系统，确保杀菌温度稳定性，符合HACCP认证要求。

五、行业趋势：智能化与高精度化驱动未来

随着“双碳”目标推进与工业4.0发展，DN100涡街流量计技术呈现以下趋势：

1. 智能化升级：集成AI算法实现流量异常预警，部分型号嵌入边缘计算模块，支持本地数据预处理与远程监控。
2. 高精度化：误差率≤0.5%的产品成为竞争焦点，斯特劳哈尔数优化与信号处理算法升级是关键。
3. 新材料应用：耐腐蚀合金（如哈氏合金）、高温陶瓷等材质研发加速，拓展复杂工况适用性。
4. 物联网融合：与工业互联网平台对接，实现数据远程传输与分析，助力智慧工厂建设。

DN100管道的最大蒸汽流量测量是工业蒸汽系统的关键环节，涡街流量计凭借其技术优势成为主流选择。从电力锅炉到纺织定型机，从化工反应釜到食品杀菌釜，DN100涡街流量计正通过智能化、高精度化升级，为能源高效利用与碳中和目标实现提供核心支撑。未来，随着材料科学与数字技术的融合，该设备将在稳定性、适应性及系统集成能力上实现进一步突破，推动蒸汽流量计量行业迈向更高效、更可持续的发展阶段。
