电磁流量计DN200：大口径流量测量的核心设备与技术解析

一、技术原理与核心组件

电磁流量计DN200基于法拉第电磁感应定律实现流量测量，其核心结构由传感器和转换器两部分组成：

1. 传感器：内置励磁线圈产生均匀磁场，当导电液体流经测量管时，切割磁感线产生感应电势。一对电极检出该电势信号，其大小与流速成正比，公式为E=KBVD（K为系数，B为磁感应强度，V为流速，D为管道直径）。
2. 转换器：将感应电势放大并转换为标准电信号（如4-20mA、脉冲输出），支持RS485、HART等通信协议，可接入DCS或PLC系统。部分高端型号集成温度补偿与空管报警功能。

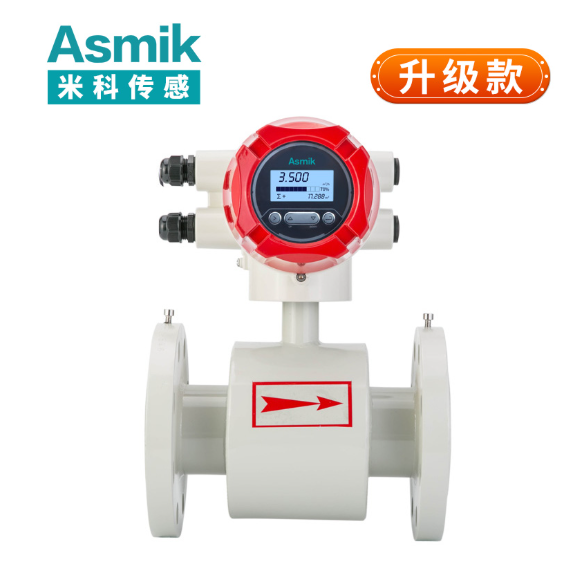

典型产品如某品牌DN200电磁流量计，采用低频矩形波励磁技术，有效降低流体噪声干扰，流量测量范围可达56.52∼1130.4m3/h（对应流速0.2∼8m/s），精度等级达0.5级，适用于电导率≥5μS/cm的液体介质。

二、技术参数与性能指标

DN200电磁流量计的技术参数直接决定其适用场景与计量精度：

• 流量范围：覆盖56.52∼1130.4m3/h，部分型号通过宽量程设计可扩展至0.2∼12m/s流速范围。
• 精度等级：符合GB/T 18659-2002标准，流量测量误差≤±0.5%（流速≥1m/s时），≤±3mm/s（流速<1m/s时）。
• 材质与耐压：测量管段采用304/316L不锈钢，耐压等级通常为PN1.6MPa，特殊工况可定制PN4.0MPa高压型号。
• 温度适应性：橡胶衬里型号适用介质温度≤65℃，PTFE衬里型号可扩展至≤180℃。
• 通信功能：支持Modbus-RTU、M-BUS协议，部分型号集成4G/NB-IoT无线传输模块，实现远程数据上传。

三、典型应用场景分析

DN200电磁流量计凭借其大口径与高稳定性，在以下场景中发挥关键作用：

1. 市政供水系统：作为区域供水总表，计量整栋建筑或社区的用水量。例如，某北方城市在供水管网中部署DN200电磁流量计，结合SCADA系统实现漏损定位，年节水率提升。
2. 化工生产流程：在盐酸、氢氧化钠等腐蚀性液体的输送管道中，其耐腐蚀电极（如哈氏合金、钽）确保长期稳定运行。某化工企业通过安装DN200流量计，实现反应釜进料流量的精准控制，产品合格率提升。
3. 环保监测领域：在污水处理厂进出水口，配合在线监测系统，实时上传流量数据至环保平台，助力合规排放管理。某南方城市污水厂通过该设备，实现COD排放量精准核算。
4. 工业热能管理：在钢铁厂冷却水循环系统中，测量高温水介质的流量，为热能平衡计算提供数据支撑。某钢厂通过优化流量计量，年节约冷却水成本。

四、安装规范与运维要点

电磁流量计的计量准确性高度依赖规范的安装与维护：

• 安装要求：
  • 管道条件：需保证满管流动，上游直管段≥5D，下游≥3D；安装污物过滤器，避免杂质影响信号。
  • 接地与防干扰：传感器需单独接地，接地电阻≤10Ω；远离大功率电机、变压器等干扰源。
  • 流体流向：表体箭头方向需与实际流向一致，垂直安装时流体须自下而上流动。
• 维护策略：
  • 定期校验：每2年进行实流校验，验证流量与温度测量精度；电池电压低于2.8V时及时更换。
  • 清洁保养：每季度清洗电极，检查衬里是否附着水垢或锈蚀，必要时用软布擦拭。
  • 故障排查：若显示“空管”或“信号异常”，需检查管道是否满流或换能器接线是否松动。

五、行业趋势与政策驱动

随着“双碳”目标推进与智能制造发展，DN200电磁流量计技术呈现以下趋势：

1. 智能化升级：集成AI算法实现流量异常预警，部分型号嵌入边缘计算模块，支持本地数据预处理。
2. 多参数融合：同步监测压力、流速等参数，结合热网平衡算法优化供热调度。
3. 标准化推进：新国标GB/T 18659-2002强化了对响应性能、电磁兼容性的要求，推动行业向高可靠性方向发展。
4. 南方市场拓展：在“夏热冬冷”地区，DN200流量计与地源热泵结合，支持冬夏两用热计量，助力南方供热市场化进程。

电磁流量计DN200作为大口径流量测量的核心设备，其技术演进与应用拓展紧密贴合国家节能政策与市场需求。从北方集中供暖到南方新兴热网，从化工生产到环保监测，DN200电磁流量计正通过智能化、标准化升级，为能源高效利用与碳中和目标实现提供关键支撑。未来，随着材料科学与数字技术的融合，该设备将在精度、寿命及系统集成能力上实现进一步突破，推动流量计量行业迈向更高效、更可持续的发展阶段。
