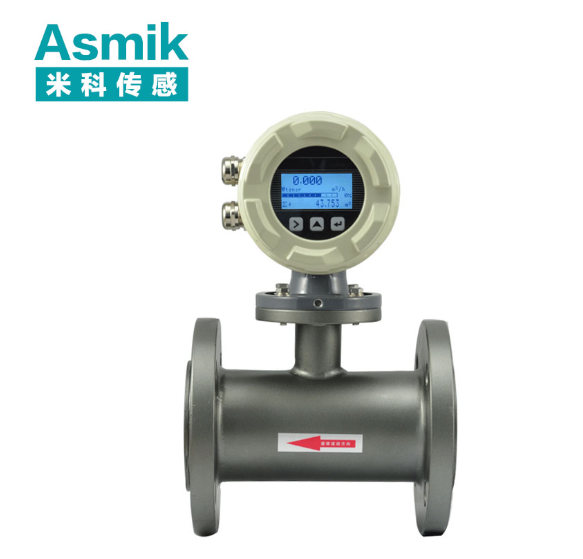

电磁流量计DN100的技术特性与工程实践

一、电磁流量计的技术原理与核心优势

电磁流量计基于法拉第电磁感应定律，通过测量导电流体切割磁感线产生的感应电动势实现流量计量。其测量管内部无阻流部件，可有效避免传统流量计因流体冲击导致的磨损问题。对于DN100规格设备而言，其测量管内径为100mm，适用于水、污水、弱腐蚀性液体等电导率≥5μS/cm的介质，量程比可达1000:1，在0.1-10m/s流速范围内保持±0.5%的测量精度。
该类型流量计采用全数字信号处理技术，具备自诊断功能，可实时监测电极状态、励磁线圈绝缘性能及衬里完整性。例如，某食品加工企业采用DN100电磁流量计监测生产用水系统，通过内置的双频励磁技术，有效抑制低频噪声干扰，结合4-20mA模拟输出与Modbus RTU通讯协议，将数据同步至PLC控制系统，实现用水量的精准统计与能耗分析。

二、DN100电磁流量计的关键技术参数

1. 结构与材料适配性

设备采用法兰连接方式，符合GB/T 9119-2010标准，可匹配DN80-DN150管道系统。衬里材料提供橡胶、聚四氟乙烯（PTFE）、聚氨酯等多种选择：

• 橡胶衬里：适用温度-20℃~+90℃，耐常规酸碱腐蚀，适用于市政供水场景
• PTFE衬里：耐温范围扩展至-30℃~+180℃，适用于强腐蚀性工业废水监测
• 聚氨酯衬里：具备优异耐磨性能，适用于矿井水、砂石清洗水等含固体颗粒流体

电极材料则提供不锈钢、钛（Ti）、钽（Ta）、哈氏合金等选项。某化工企业循环冷却水系统中，采用钽电极配合PTFE衬里，有效解决氯离子腐蚀问题，设备连续运行周期超过2年。

2. 电气性能指标

设备支持4-20mA、脉冲、Hart协议及Modbus RTU等多种输出方式，供电可选AC220V或DC24V。在某啤酒厂应用案例中，通过配置蓝牙无线模块，实现非接触式参数调整，显著提升维护效率。其防护等级达到IP67，可短期浸水工作，某沿海地区水厂在暴雨导致管道进水后，设备仍保持正常工作。

三、工程安装与运维规范

1. 安装要点

• 直管段要求：上游≥5DN，下游≥2DN，某造纸企业因安装空间受限，采用流量调节阀后置方案，通过CFD模拟优化管道布局，确保测量稳定性
• 接地系统：采用专用接地环，接地电阻＜10Ω，某印染厂因未规范接地导致信号干扰，经增设接地电极后解决数据波动问题
• 流体状态：必须保证满管运行，某矿山企业在并联管道系统中采用虹吸管设计，有效避免非满管误差

2. 典型故障处理

• 信号异常：检查电极绝缘电阻（正常值＞100MΩ），某化工厂因电极结垢导致信号衰减，经柠檬酸清洗后恢复测量精度
• 零点漂移：定期进行空管检测，某水务集团通过每月零点校准，将年误差率控制在0.2%以内
• 衬里损坏：采用超声波测厚仪定期检测，某食品加工企业发现衬里磨损后及时更换，避免介质泄漏事故

四、行业应用与价值分析

在市政供水领域，DN100设备广泛应用于二次加压泵房、小区管网等场景。某省会城市通过部署500余台该类型流量计，构建智慧水务系统，实现管网漏损率从18%降至9%。其内置的数据记录功能可存储16次掉电时间及流量数据，为漏点定位提供关键依据。
在食品饮料行业，DN100电磁流量计成功替代传统机械式水表，实现生产用水的精准计量。某乳制品企业通过并联小口径流量计方案，将主管道流量监测转化为分支管道测量，既降低设备成本，又提升维护便捷性。运行数据显示，该方案使流量测量误差从±3%降至±0.8%，年减少水资源浪费超30万吨。

五、技术发展趋势

随着工业互联网发展，DN100电磁流量计正朝着智能化、集成化方向演进。新型设备已集成温度、压力传感器，可实现多参数同步采集。某环保企业开发的智能型产品，通过边缘计算技术实现流量、温度、压力数据的实时补偿，在某热电联产项目中将综合测量误差降低至±0.3%。
在材料科学进步推动下，陶瓷电极、碳化硅衬里等新型材料开始应用。某半导体企业采用碳化硅衬里设备监测超纯水系统，成功解决传统材料导致的金属离子析出问题。这些技术创新进一步拓展了DN100电磁流量计在高端制造领域的应用边界。
本文通过系统解析DN100电磁流量计的技术特性与工程实践，揭示其在流程工业中的不可替代性。随着智能制造深入推进，该设备将在能源计量、环境保护、资源循环等领域发挥更大价值，为工业转型升级提供精准数据支撑。
