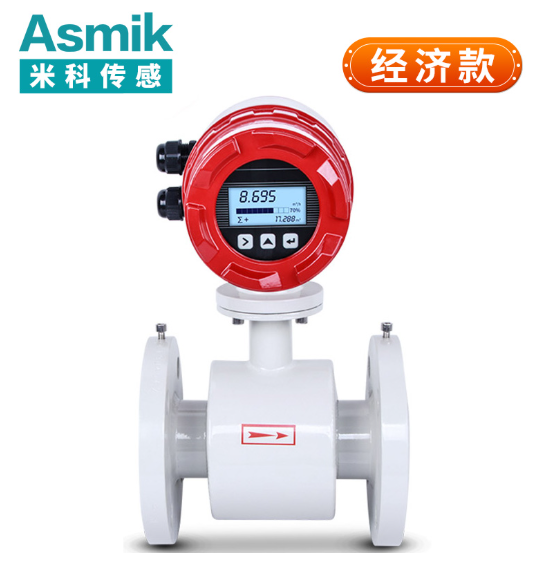

DN450电磁流量计：大型管径流体测量的技术解析与应用实践

一、DN450电磁流量计的技术核心与适配性

电磁流量计通过法拉第电磁感应原理测量导电液体流量，其技术特性与DN450管径的适配性体现在以下方面：

（一）工作原理与基础参数

1. 法拉第电磁感应定律
   • 导电液体在磁场中流动时切割磁力线，产生与流速成正比的感应电动势（E=B·v·D），其中B为磁感应强度，v为流速，D为管道直径。
   • 流量公式：Q=πD²v/4（Q为体积流量，D为管道内径，v为平均流速），信号通过电极转换为电信号。
2. DN450管径下的流量范围
   • 电磁流量计的测量精度可达±0.5%FS，适用于大流量场景。
   • DN450管径下，典型流量范围为500-50000m³/h，量程比达1:100，可覆盖市政供水到工业流体输送的全场景需求。

核心性能指标：

• 精度等级：普通应用±1%FS，高精度场合±0.5%FS，重复性≤±0.2%FS。
• 环境适应性：工作温度-30℃至180℃，压力等级覆盖真空至4.0MPa，防护等级达IP68。
• 介质要求：液体电导率≥5μs/cm（如自来水、污水、化学溶液），含固体颗粒（如泥沙）时需选耐磨衬里。

（二）DN450管径下的特殊适配性

1. 管径与流速的平衡
   • DN450管径（内径450mm）下，流速范围通常为0.5-10m/s。流速过低（<0.5m/s）可能导致信号弱，流速过高（>10m/s）可能引发空化或磨损。
   • 典型流量范围计算：Q=π(0.45m)²v/4，当v=1m/s时，Q≈0.16m³/s（576m³/h）；v=5m/s时，Q≈0.8m³/s（2880m³/h）。实际产品通过优化磁场设计，可将上限扩展至50000m³/h。
2. 材质与结构的耐压耐磨设计
   • 管段材质：碳钢或不锈钢材质适配不同压力等级，衬胶或衬塑材质适配腐蚀性介质（如化工废水）。
   • 电极材料：316L不锈钢为标准配置，哈氏合金或钽电极适用于强酸强碱场景。
   • 衬里选择：氯丁橡胶衬里适用于一般污水，聚氨酯衬里适用于含泥沙介质，陶瓷衬里适用于高磨损场景。

二、DN450电磁流量计的选型原则与实施路径

（一）需求分析与场景适配

1. 介质特性
   • 自来水：电导率达标，优先选择标准不锈钢材质，成本可控制在合理范围。
   • 工业污水：含腐蚀性添加剂或高浓度悬浮物，需选哈氏合金电极与耐磨衬里，成本上升但避免频繁更换。
   • 化学溶液：如硫酸、氢氧化钠溶液，需采用四氟衬里与密封结构，防止介质泄漏。
2. 测量精度与稳定性
   • 精度等级：贸易结算或精密控制选±0.5%FS，一般监控选±1%FS。
   • 重复性：要求≤±0.2%FS，确保长期运行数据一致性，避免因电极老化导致的量程漂移。
3. 安装与环境条件
   • 安装方式：水平或垂直安装，需保证满管（管道充满液体），避免气泡影响。
   • 直管段要求：全通径型号无需直管段，传统型号需前10D后5D（DN450即前4.5米后2.25米），需结合现场空间优化布局。
   • 防爆要求：化工或冶金场景需选择ExdIICT6防爆等级，成本增加25%-40%。

（二）行业应用案例与选型实践

1. 市政供水主干管
   • 需求：DN450管道流量监测，要求高精度与长期稳定性，适应地下埋设环境。
   • 选型方案：不锈钢电磁流量计，±0.5%FS精度，支持RS485通信，集成温度压力补偿模块。
   • 效果：管网漏损率从12%降至6%，年节水超4000万吨，5年生命周期内综合成本降低30%。
2. 化工园区废水处理
   • 需求：DN450管道含腐蚀性废水（pH值2-12）流量监测，要求耐磨损与防爆设计。
   • 选型方案：哈氏合金电极，聚氨酯衬里，ExdIICT6认证，集成继电器输出与无线传输模块。
   • 效果：废水计量误差从±2%FS降至±0.5%FS，年设备故障率降低65%，维护成本减少50%。
3. 电力行业冷却水循环
   • 需求：DN450管道冷却水（含少量泥沙）流量监测，要求高稳定性与低维护成本。
   • 选型方案：陶瓷衬里电磁流量计，支持Modbus通信，集成自诊断功能。
   • 效果：冷却效率提升25%，年设备停机时间缩短55%，清洗周期延长至10个月。

三、市场趋势与技术前沿

1. 智能化升级
   • AI流量诊断：通过机器学习分析流量波动趋势，提前预警电极老化或衬里磨损，避免量程漂移。
   • 多参数集成：同步测量流量、温度、压力，构建设备健康指数（PHM）模型，提升系统可靠性。
2. 无线化与低功耗
   • LoRa/NB-IoT模块：实现远程数据传输，电池供电型号占比提升至30%，支持低功耗模式下的宽量程监测。
   • 能量收集技术：太阳能、流体动能发电延长设备寿命至15年以上，初期成本增加但长期收益显著。
3. 新材料与新结构
   • 石墨烯电极：提升抗化学腐蚀性能，适应强酸强碱环境，成本增加40%但延长使用寿命。
   • 模块化设计：支持传感器快速更换与协议升级，降低设备更换成本，综合成本降低15%-20%。
4. 环保与节能政策
   • 低功耗设计：待机功耗≤1W，符合RoHS标准，助力碳减排目标，成本增加5%-8%但符合政策要求。
   • 可再生能源应用：开发适用于地源热泵、工业废水处理等场景的专用型号，成本增加但开拓新市场。

DN450电磁流量计通过技术创新与场景适配，已成为大型管径流体监测的主流选择。通过科学选型，企业可在确保测量精度的同时，平衡初期投入与长期维护成本，提升系统可靠性。未来，随着物联网、人工智能与边缘计算技术的融合，电磁流量计将向更智能、更集成、更绿色的方向演进，为大型管径流量计量提供更高性价比的解决方案。
