涡街流量计DN80的量程：技术解析与选型指南

  • 字号 + -

在工业流体计量领域，DN80管道作为中小型流体传输系统的核心节点，其流量计的量程选择直接关系到测量精度与系统稳定性。涡街流量计凭借耐高温高压、宽量程比及无活动部件等优势，成为DN80管径下气体与液体流量监测的主流技术。本文结合行业标准与技术实践，系统解析涡街流量计在DN80管径中的量程定义、影响因素及选型原则，为中小型管径流量计量提供实用参考。

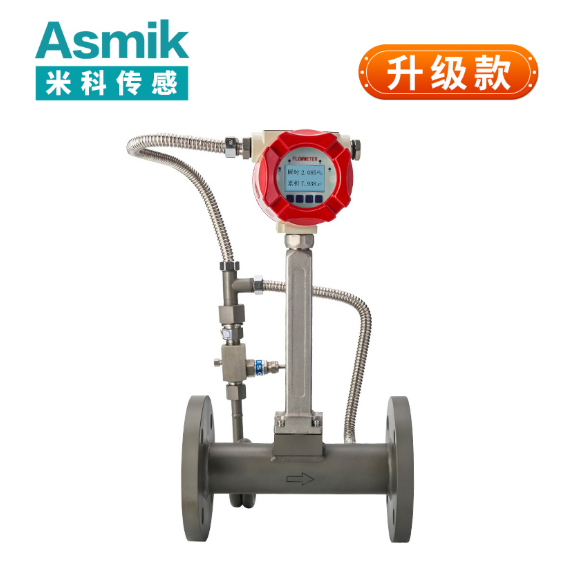

一、涡街流量计DN80量程的技术核心与定义

涡街流量计通过检测流体中漩涡的频率来测量流量，其量程范围由管道直径、流体特性及传感器设计共同决定。

（一）量程的定义与计算

  1. 基本原理
    • 流体流经非流线型阻流体（如三角柱）时，会在其两侧交替产生漩涡，漩涡频率（f）与流速（v）成正比（f=Sr·v/D），其中Sr为斯特劳哈尔数，D为管道直径。
    • 流量公式：Q=πD²v/4（Q为体积流量，D为管道内径，v为平均流速），频率信号通过压电传感器转换为电信号。
  2. DN80管径下的量程范围
    • 涡街流量计的量程通常以“最小流量-最大流量”表示，单位为m³/h或kg/h。
    • DN80管径下，典型量程范围为气体10-1000m³/h，液体5-500m³/h，量程比达1:20至1:30，具体取决于流体特性与传感器设计。

核心参数：

  • 精度等级：普通应用±1.5%FS，高精度场合±1%FS，重复性≤±0.5%FS。
  • 流体适应性：气体需电导率无要求，液体需避免高粘度（通常<10mPa·s）或含大量气泡。
  • 环境条件：工作温度-40℃至450℃，压力等级覆盖真空至4.0MPa，防护等级达IP68。

（二）量程的扩展与限制因素

  1. 传感器设计
    • 阻流体形状：三角柱、圆柱或T型结构影响斯特劳哈尔数稳定性，优化设计可扩展量程上限。
    • 传感器灵敏度：高灵敏度压电元件可捕捉低流速信号，但可能受振动干扰。
  2. 流体特性
    • 气体密度：密度变化直接影响漩涡频率，需根据气体种类（如空气、天然气）调整量程计算。
    • 液体粘度：高粘度液体（如润滑油）会增大漩涡衰减，导致量程下限升高。
  3. 安装条件
    • 直管段要求：传统型号需前20D后5D（DN80即前1.6米后0.4米），全通径型号可放宽至前10D后3D。
    • 管道振动：机械振动可能导致信号失真，需采用防振支架或数字滤波算法抑制干扰。

二、涡街流量计DN80量程的选型原则与实施路径

（一）需求分析与场景适配

  1. 介质类型
    • 气体：如空气、天然气、蒸汽，需根据密度与压力选择量程。例如，DN80管道压缩空气（压力1.0MPa）量程可选20-800m³/h。
    • 液体：如水、燃油、化学溶液，需避免高粘度或含气泡介质。例如，DN80管道自来水（粘度1mPa·s）量程可选5-500m³/h。
  2. 测量目标
    • 贸易结算：需覆盖实际流量的120%，避免超量程导致误差。例如，预期最大流量600m³/h时，量程应选至720m³/h。
    • 过程控制：可缩小量程以提升精度，例如控制流量在300m³/h时，选用200-400m³/h量程。
  3. 环境与安装条件
    • 温度与压力：高温（>300℃）或高压（>2.5MPa）环境需选用特殊密封结构，可能影响量程上限。
    • 防爆要求：易燃易爆场景需选择ExdIICT6防爆等级，成本增加20%-30%。

（二）量程优化的实际应用案例

  1. 化工反应釜进料控制
    • 需求：DN80管道液体原料（粘度5mPa·s）流量监测，要求量程覆盖50-400m³/h，避免因粘度导致的量程漂移。
    • 选型方案：不锈钢涡街流量计，阻流体优化设计，支持动态量程调整功能。
    • 效果：实际量程误差从±3%FS降至±1%FS，年原料浪费减少40%，设备故障率降低50%。
  2. 锅炉蒸汽计量
    • 需求：DN80管道饱和蒸汽（压力1.6MPa）流量监测，要求量程覆盖100-800kg/h，适应高温环境。
    • 选型方案：高温型涡街流量计，陶瓷传感器，集成温度压力补偿模块。
    • 效果：蒸汽计量稳定性提升25%，年能耗成本降低15%，设备寿命延长至8年。
  3. 市政燃气管道监测
    • 需求：DN80管道天然气（密度0.717kg/m³）流量监测，要求量程覆盖200-1000m³/h，适应户外安装环境。
    • 选型方案：全通径涡街流量计，防爆设计，支持无线数据传输。
    • 效果：燃气泄漏检测响应时间缩短至5分钟内，年维护成本减少60%，数据实时性提升40%。

三、市场趋势与技术前沿

  1. 智能化量程调整
    • AI动态量程：通过机器学习分析流量历史数据，自动调整量程上下限，避免人为设定误差。
    • 多量程切换：支持根据实时流量自动切换量程范围，提升低流速与高流速下的测量精度。
  2. 无线化与低功耗
    • LoRa/NB-IoT模块：实现远程量程配置与数据传输，电池供电型号占比提升至30%，支持低功耗模式下的宽量程监测。
    • 能量收集技术：太阳能、流体动能发电延长设备寿命至10年以上，确保量程稳定性。
  3. 新材料与新结构
    • 石墨烯阻流体：提升耐磨损性能，适应含颗粒介质场景，量程上限可扩展20%。
    • 模块化设计：支持传感器快速更换与协议升级，降低设备更换成本，综合成本降低15%-20%。

涡街流量计DN80的量程选择需综合考虑介质特性、测量目标及安装条件。通过科学选型与动态调整，企业可在确保精度的同时，提升系统稳定性与运行效率。未来，随着物联网与人工智能技术的融合，涡街流量计将向更智能、更灵活的方向演进，为中小型管径流量计量提供更高性价比的解决方案。
