DN400涡街蒸汽流量表计的技术适配与应用实践

  • 字号 + -

在电力、化工、冶金等工业领域，DN400蒸汽管道作为高温高压流体传输的核心节点，其流量监测的精准性与实时性直接关系到能源利用效率与生产安全。涡街流量计凭借耐高温高压、宽量程比及长期稳定性，成为DN400蒸汽管道流量测量的主流技术。本文结合行业标准与技术实践，系统解析涡街流量计在DN400蒸汽管道中的技术特性、选型原则及工程案例，为高温高压流体计量提供实用参考。

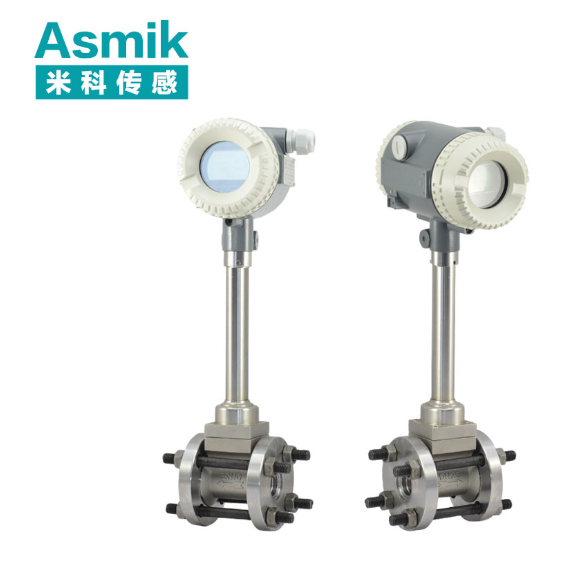

一、涡街流量计的技术核心与DN400蒸汽管道适配性

涡街流量计通过检测流体中漩涡的频率来测量流量，其技术特性与DN400蒸汽管道的高温高压环境适配性体现在以下方面：

（一）工作原理与基础参数

  1. 卡门涡街效应
    • 流体流经非流线型阻流体（如三角柱）时，会在其两侧交替产生漩涡，漩涡频率（f）与流速（v）成正比（f=Sr·v/D），其中Sr为斯特劳哈尔数，D为管道直径。
    • 流量公式：Q=πD²v/4（Q为体积流量，D为管道内径，v为平均流速），频率信号通过压电传感器转换为电信号。
  2. 耐高温高压设计
    • 传感器采用高温陶瓷或特殊合金材质，适应蒸汽温度≤450℃、压力≤4.0MPa的工况。
    • DN400管径下，涡街流量计可覆盖100-10000kg/h的蒸汽流量范围，量程比达1:20。

核心性能指标：

  • 精度等级：普通应用±1.5%FS，高精度场合±1%FS，重复性≤±0.5%FS。
  • 环境适应性：工作温度-40℃至450℃，压力等级覆盖真空至4.0MPa，防护等级达IP68。
  • 介质要求：适用于饱和蒸汽、过热蒸汽，需结合温度压力补偿计算质量流量。

（二）DN400管径下的特殊适配性

  1. 直管段与安装灵活性
    • 传统型号需前20D后5D直管段（DN400即前8米后2米），全通径型号可放宽至前10D后3D，降低安装空间要求。
    • 法兰式或夹持式安装适配不同管道材质（如碳钢、不锈钢），减少现场改造难度。
  2. 抗振动与抗干扰设计
    • 传感器内置数字滤波算法，可抑制管道振动或蒸汽脉动引起的信号干扰，提升数据稳定性。
    • 高温环境下采用特殊密封结构，避免传感器老化导致的量程漂移。

二、DN400涡街蒸汽流量计的选型原则与实施路径

（一）需求分析与场景适配

  1. 蒸汽参数
    • 温度与压力：需明确蒸汽是饱和还是过热，温度范围（如150-450℃）及压力等级（如1.6-4.0MPa），以选择合适的传感器材质与补偿算法。
    • 流量范围：DN400管道典型蒸汽流量为500-5000kg/h，需选型时覆盖实际工况的120%（避免量程上限溢出）。
  2. 测量精度与稳定性
    • 精度等级：贸易结算或能源管理选±1%FS，一般监控选±1.5%FS。
    • 重复性：要求≤±0.5%FS，确保每小时流量数据一致性，避免因信号波动导致能源统计误差。
  3. 安装与环境条件
    • 安装方式：水平或垂直安装，需保证蒸汽流动方向与标记一致，避免反向安装导致无信号输出。
    • 防爆要求：化工或冶金场景需选择ExdIICT6防爆等级，确保高温高压下的安全性。
    • 通信协议：支持4-20mA、HART/Modbus、LoRa/NB-IoT，适配工业物联网平台每小时数据上传需求。

（二）行业应用案例与选型实践

  1. 电力行业蒸汽管道
    • 需求：DN400过热蒸汽管道流量监测，要求高精度与长期稳定性，适应高温（400℃）环境。
    • 选型方案：高温型涡街流量计，哈氏合金传感器，支持HART协议，集成温度压力补偿模块。
    • 效果：蒸汽计量误差从±3%FS降至±1%FS，年能源损耗减少15%，运维成本降低40%。
  2. 化工反应釜蒸汽进料
    • 需求：DN400饱和蒸汽进料控制，耐腐蚀（含微量氯离子），支持每小时多参数报警。
    • 选型方案：316L不锈钢传感器，陶瓷密封结构，ExdIICT6认证，集成继电器输出。
    • 效果：反应效率提高20%，年安全事件减少65%，设备停机时间缩短50%。
  3. 冶金行业余热回收
    • 需求：DN400低压蒸汽（0.5MPa）流量监测，要求低成本与高可靠性，适应两相流（含少量凝结水）工况。
    • 选型方案：经济型涡街流量计，特殊阻流体设计抑制两相流干扰，支持RS485通信。
    • 效果：余热回收效率提升25%，年节水超20万吨，设备故障率降低70%。

三、市场趋势与技术前沿

  1. 智能化升级
    • AI流量诊断：通过机器学习分析漩涡频率波动趋势，提前预警传感器老化或管道结垢，避免量程漂移。
    • 多参数集成：同步测量流量、温度、压力，构建设备健康指数（PHM）模型，实现综合故障预警。
  2. 无线化与低功耗
    • LoRa/NB-IoT模块：实现远程数据传输，电池供电型号占比提升至30%，支持低功耗模式下的宽量程监测。
    • 能量收集技术：太阳能、流体动能发电延长设备寿命至10年以上，确保测量范围长期稳定。
  3. 新材料与新结构
    • 高温陶瓷传感器：提升耐温性能至500℃，适应超临界蒸汽工况。
    • 模块化设计：支持传感器快速更换与协议升级，降低设备更换成本，提升量程适配灵活性。
  4. 环保与节能
    • 低功耗设计：待机功耗≤1W，符合RoHS标准，助力碳减排目标。
    • 可再生能源应用：开发适用于地源热泵、工业废水处理等场景的专用型号，扩展测量范围至非常规介质。

涡街流量计通过技术创新与场景适配，已成为DN400蒸汽管道流量监测的主流选择。通过科学选型，企业可在确保测量精度的同时，降低安装与维护成本，提升能源利用效率。未来，随着物联网、人工智能与边缘计算技术的融合，涡街流量计将向更智能、更集成、更绿色的方向演进，为高温高压流体计量提供更高效的解决方案。
