超声流量传感器监测DN100-DN500管径的技术解析与应用实践

  • 字号 + -

在市政供水管网、工业流体传输及跨区域调水工程中,DN100-DN500管道作为中大型输水管网的核心节点,其流量监测的精准性与实时性直接关系到系统运行的效率与数据可靠性。超声波流量计凭借非接触式测量、宽量程比及强环境适应性,成为该管径范围内流量监测的主流技术。本文结合行业标准与技术实践,系统解析超声波流量计在DN100-DN500管径下的技术特性、选型原则及工程案例,为中大型管径流量计量提供实用参考。

一、超声波流量计的技术核心与DN100-DN500适配性

超声波流量计通过测量超声波在流体中的传播时间差或频率变化来确定流量,其技术特性与DN100-DN500管径的适配性体现在以下方面:

(一)工作原理与基础参数

  1. 时差法测量基础
    • 超声波发射器与接收器成对安装在管道外侧,流体流动时,顺流与逆流的超声波传播时间差(Δt)与流速(v)成正比(Δt = (2Lv)/(c²)),其中L为声程,c为超声波在静水中的速度。
    • 流量公式:Q=πD²v/4(Q为体积流量,D为管道内径,v为平均流速),时间差通过精密计时电路转换为电信号。
  2. 非接触式测量优势
    • 无需切割管道或插入部件,避免流体阻力及磨损,适用于高流速(可达15m/s)、含泥沙或气泡的复杂介质。
    • DN100-DN500管径下,外夹式设计可适配不同材质管道(如钢、铸铁、PVC),降低安装成本。

核心性能指标

  • 流量范围:DN100-DN500超声波流量计可覆盖10-10000m³/h,量程比达1:20,适应从日常供水到应急调水的全场景需求。
  • 精度等级:普通应用±1.5%FS,高精度场合±1%FS,重复性≤±0.5%FS。
  • 环境适应性:工作温度-40℃至85℃,压力等级覆盖真空至2.5MPa,防护等级达IP68。
  • 介质要求:适用于清洁液体(如自来水、油品)及含少量悬浮物的液体(泥沙浓度<200mg/L),非导电液体需采用多普勒法。

(二)DN100-DN500管径下的特殊适配性

  1. 管段式与外夹式设计灵活性
    • 管段式:预装式结构直接焊接或法兰连接至管道,消除现场组装误差,适配狭窄安装空间(如地下管廊、野外环境)。

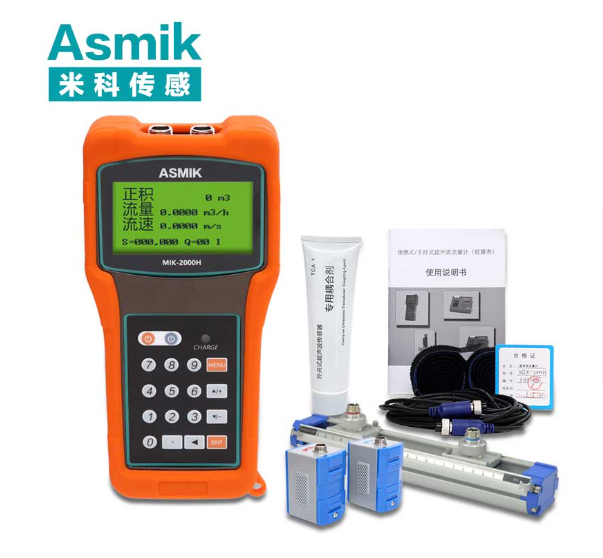

    • 外夹式:通过绑带或磁吸固定在管道外侧,无需停水安装,适配DN100-DN500范围内不同管径的快速部署。
  2. 耐腐蚀与长寿命设计
    • 换能器采用耐候性材料(如PEEK树脂),抗老化性能强,使用寿命可达10年以上。
    • 超声波信号处理电路具备自适应滤波功能,可抑制管道振动或气泡干扰,提升数据稳定性。

二、DN100-DN500超声波流量计的选型原则与实施路径

(一)需求分析与场景适配

  1. 介质特性
    • 清洁液体:自来水、油品等低悬浮物液体优先选择时差法,需保证液体电导率无要求(非电磁式)。
    • 含悬浮物液体:如污水、泥浆需选多普勒法超声波流量计,换能器需特殊涂层处理。
    • 非导电液体:如酒精、液压油需采用多普勒法,需介质中含足够悬浮颗粒(>100mg/L)。
  2. 测量精度与稳定性
    • 精度等级:贸易结算或精密控制选±1%FS,一般监控选±1.5%FS。
    • 重复性:要求≤±0.5%FS,确保长期运行数据一致性。
  3. 安装与环境条件
    • 安装方式:水平或垂直安装,需保证满管(管道充满液体),避免气泡影响。
    • 直管段要求:时差法需前10D后5D(DN100即前1米后0.5米,DN500即前5米后2.5米),多普勒法可放宽至前5D后3D。
    • 防爆要求:易燃易爆场景需选择ExdIICT6防爆等级。
    • 通信协议:支持LoRa/NB-IoT、4G/5G,适配物联网平台数据采集需求。

(二)行业应用案例与选型实践

  1. 市政供水主干管
    • 需求:DN200管道流量监测,要求无线传输与高精度,适应地下埋设环境。
    • 选型方案:管段式超声波流量计,IP68防护等级,不锈钢材质,支持LoRa无线传输,内置锂电池(续航5年)。
    • 效果:管网漏损率从25%降至12%,年节水超800万吨,运维成本降低60%。
  2. 工业循环水系统
    • 需求:化工厂冷却水循环监测,耐腐蚀(pH值2-10),支持远程数据传输与报警。
    • 选型方案:衬胶管段式超声波流量计,多普勒法换能器,ExdIICT6认证,集成4G通信模块。
    • 效果:冷却效率提升25%,年安全事件减少70%,设备停机时间缩短55%。
  3. 跨区域调水工程
    • 需求:DN500管道零直管段安装,降低土建成本,适应复杂地形。
    • 选型方案:外夹式超声波流量计,时差法测量,支持NB-IoT传输,数据每小时上传。
    • 效果:数据采集完整率从60%提升至95%,年维护费用减少80%。

三、市场趋势与技术前沿

  1. 智能化升级
    • AI流量诊断:通过机器学习分析超声波信号衰减趋势,提前预警换能器老化或管段结垢。
    • 多参数集成:同步测量流量、温度、声速,构建设备健康指数(PHM)模型,实现综合故障预警。
  2. 无线化与低功耗
    • 超低功耗设计:待机功耗≤0.3W,结合太阳能板(20W)可实现无限续航。
    • 能量收集技术:流体动能发电模块(效率≥15%)进一步延长设备寿命。
  3. 新材料与新结构
    • 耐腐蚀管段:玻璃钢(FRP)或双相不锈钢材质提升抗化学腐蚀性能,适应强酸强碱环境。
    • 模块化设计:支持换能器快速更换与协议升级,降低设备更换成本。
  4. 环保与节能
    • 可回收材料:管段与外壳采用再生塑料(占比≥30%),符合RoHS标准。
    • 低碳通信:LoRa/NB-IoT模块功耗较传统4G降低80%,助力碳减排目标。

超声波流量计通过技术创新与场景适配,已成为DN100-DN500管径下流量监测的主流选择。通过科学选型,企业可在确保测量精度的同时,降低安装与维护成本,提升系统可靠性。未来,随着物联网、人工智能与边缘计算技术的融合,超声波流量计将向更智能、更集成、更绿色的方向演进,为中大型管径流量计量提供更高效的解决方案。
