国产电磁流量计技术发展与应用选型指南

  • 字号 + -

在工业测控与市政设施领域，国产电磁流量计凭借高精度、耐腐蚀及适应复杂工况的特性，已成为导电液体流量测量的核心设备。本文结合行业标准与技术发展趋势，系统梳理国产电磁流量计的技术原理、选型原则、应用场景及市场动态，为企业提供一套客观、实用的决策框架。

一、国产电磁流量计的技术核心与类型划分

国产电磁流量计基于法拉第电磁感应定律，通过测量导电流体在磁场中运动产生的感应电动势确定流速，其技术核心在于高精度流量测量与宽泛介质适配性的深度集成。以下从技术原理与类型划分展开分析：

（一）工作原理与关键参数

  1. 流量测量原理
    • 流体切割磁感线产生感应电动势（E=B·v·D），其中B为磁感应强度，v为流速，D为管道直径。
    • 流量公式：Q=πD²v/4（Q为体积流量）。

核心性能指标：

  • 测量范围：流速0.1m/s至15m/s，量程比可达1000:1，覆盖微小流量至大口径管道。
  • 精度等级：普通工业应用±0.5%~±1%，高精度场合±0.2%。
  • 环境适应性：工作温度-30℃至180℃，压力等级覆盖0.1MPa至40MPa，防护等级达IP67/IP68。
  • 介质要求：被测流体电导率≥5μS/cm（如纯水需添加电解质）。

（二）主流类型与适用场景

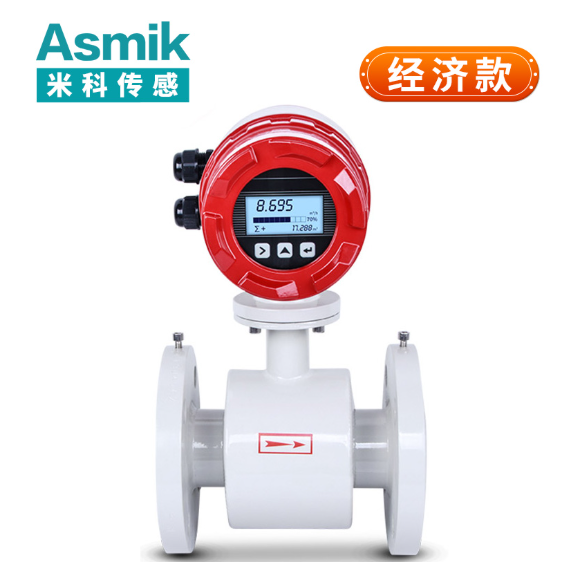

  1. 法兰式电磁流量计
    • 特点：通过法兰直接安装于管道，测量稳定性高，适用于高压或高温工况（如蒸汽管道）。
    • 应用：石油化工、电力行业的液体流量监测。
    • 案例：某石化企业采用法兰式电磁流量计监测原油管道流量，量程0-2000m³/h，精度±0.2%FS，年故障率<0.3%。
  2. 插入式电磁流量计
    • 特点：通过插入式传感器安装，适用于大口径管道（DN300以上），安装成本低且维护便捷。
    • 应用：市政供水管道流量监测。
    • 案例：某沿海城市供水系统选用插入式流量计构建动态监测网络，系统漏损率从25%降至10%，年节水超1200万吨。
  3. 智能型电磁流量计
    • 特点：集成微处理器与数字信号处理技术，支持自诊断、远程校准与多参数集成。
    • 应用：制药行业GMP车间、半导体超纯水制备。
    • 案例：某药企采用智能型电磁流量计监测反应釜进料流量，控制精度提升至±0.1%，产品合格率提高20%。

二、国产电磁流量计的选型原则与实施路径

（一）需求分析与场景适配

  1. 介质特性
    • 电导率要求：被测流体电导率需≥5μS/cm（如纯水需添加电解质）。
    • 腐蚀性：含酸碱溶液需选择聚四氟乙烯（PTFE）衬里与哈氏合金电极；含颗粒介质需采用耐磨陶瓷电极。
  2. 测量精度与稳定性
    • 精度等级：贸易结算或精密控制选±0.2%FS，一般监控选±0.5%FS。
    • 重复性：要求≤±0.1%FS，确保相同工况下数据一致性。
  3. 安装与维护要求
    • 直管段要求：前5D～10D、后3D～5D，确保流体稳定。
    • 防爆要求：易燃易爆场景需选择ExdIICT6防爆等级。
    • 通信协议：支持4-20mA、HART/Modbus、LoRa/NB-IoT，适配工业物联网平台数据采集需求。

（二）行业应用案例与选型实践

  1. 市政供水领域
    • 需求：管网流量监测，非满管测量，支持无线传输。
    • 选型方案：插入式电磁流量计，LoRa通信，防护等级IP68。
    • 效果：部署成本降低65%，数据传输延迟<1秒，漏损率下降20%。
  2. 化工行业
    • 需求：反应釜进料控制，腐蚀性液体（如硫酸溶液），高温（150℃）。
    • 选型方案：法兰式电磁流量计，聚四氟乙烯衬里，哈氏合金电极，防护等级IP67。
    • 效果：流量控制精度提升90%，年维护成本降低50%。
  3. 食品饮料行业
    • 需求：卫生级介质（如牛奶、果汁）的无污染测量，CIP清洗后无残留。
    • 选型方案：智能型电磁流量计，镜面抛光流道，在线电极校验功能。
    • 效果：清洗时间缩短45%，交叉污染风险完全消除。

三、市场趋势与技术前沿

  1. 智能化升级
    • AI预测性维护：通过机器学习分析历史数据，预测电极磨损与信号衰减，提前预警维护需求。
    • 多参数集成：同步测量流量、温度、压力，构建一体化过程监测系统。
  2. 无线化与低功耗
    • 无线传输技术：LoRa/NB-IoT模块实现远程数据传输，电池供电型号占比提升至45%。
    • 能量收集技术：太阳能、流体动能发电延长设备寿命至15年以上。
  3. 新材料与新结构
    • 耐磨材料：陶瓷电极、聚氨酯衬里提升抗腐蚀与耐磨性能。
    • 模块化设计：支持功能扩展（如无线通信、数据存储），降低升级成本。
  4. 环保与节能
    • 低功耗设计：功耗≤3W，符合RoHS标准，助力碳减排目标。
    • 可再生能源应用：开发适用于地源热泵、工业废水处理等场景的专用型号。

国产电磁流量计通过技术创新与场景深耕，已形成覆盖市政、化工、食品饮料等多领域的完整产品体系。通过科学选型，企业可在确保测量精度的同时，降低维护成本，提升系统稳定性。未来，随着物联网、人工智能与新材料技术的融合，国产电磁流量计将向更智能、更环保、更经济的方向演进，为工业自动化与可持续发展提供核心支撑。
