液体流量计选型与市场应用：从技术原理到行业实践的科学指南

  • 字号 + -

在工业生产、能源管理及环保监测领域，液体流量计作为核心过程参数测量设备，其种类选择与选型精度直接影响工艺稳定性、设备安全及运营效率。本文结合行业标准与技术发展趋势，系统梳理液体流量计的主要类型、选型原则及典型应用场景，为企业提供一套客观、实用的决策框架。

一、液体流量计的主要类型与技术原理

液体流量计按测量原理可分为电磁式、涡街式、涡轮式、超声波式、质量式及容积式等，各类设备的工作原理与适用场景如下：

（一）电磁流量计

  1. 原理：基于法拉第电磁感应定律，通过测量导电流体切割磁感线产生的电动势确定流量。
  2. 适用场景：适用于导电液体（如水、酸碱溶液），量程比可达100:1，压力损失小。例如，某自来水公司选用电磁流量计监测管网流量，量程0-2000m³/h，精度±0.2%FS。
  3. 限制：非导电液体（如纯水、油类）需配合特殊电极或转换器使用。

（二）涡街流量计

  1. 原理：基于卡门涡街效应，通过检测流体中漩涡的频率换算流量。
  2. 适用场景：适用于蒸汽、气体及低粘度液体，量程比可达10:1。某化工企业蒸汽管道选用涡街流量计，量程0-5000kg/h，精度±1%FS。
  3. 限制：高粘度液体可能导致测量误差，需加装温压补偿模块。

（三）超声波流量计

  1. 原理：发射超声波脉冲并接收反射信号，通过时差法或频移法计算流量。
  2. 适用场景：适用于大口径管道液体测量，如自来水、污水，量程0-30000m³/h，精度±1%FS。某市政管网监测选用超声波流量计，实现远程数据传输，年运维成本降低30%。
  3. 限制：管道内壁结垢或气泡可能影响测量精度，需定期校准。

（四）质量流量计（科里奥利式）

  1. 原理：基于科里奥利力效应，直接测量流体质量流量，无需温压补偿。
  2. 适用场景：适用于高粘度液体（如原油、树脂），量程0-20000kg/h，精度±0.1%FS。某石油企业原油输送管道选用质量流量计，确保贸易结算精度，年纠纷减少80%。
  3. 限制：管道振动可能影响测量精度，需加装减震装置。

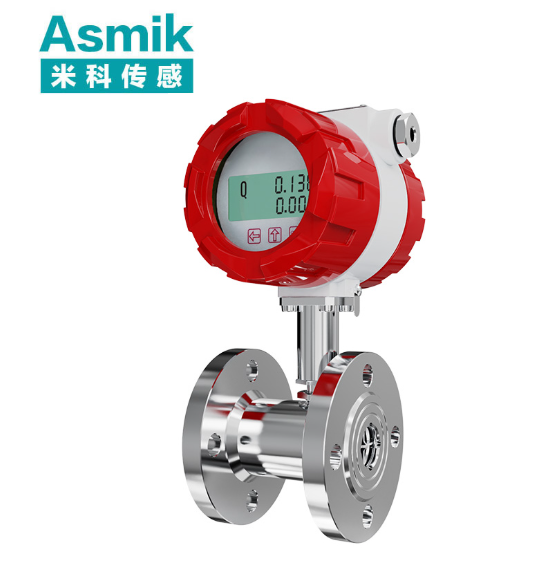

（五）涡轮流量计

  1. 原理：通过流体驱动涡轮旋转，转速与流量成正比。
  2. 适用场景：适用于清洁液体（如燃油、酒精），响应速度快，但需定期校准。某酒厂选用涡轮流量计监测发酵液流量，量程0-1000L/min，精度±0.5%FS。
  3. 限制：介质中含杂质可能导致涡轮卡滞，需加装过滤器。

二、液体流量计选型的核心考量因素

（一）流体特性分析

  1. 物理性质：需明确液体种类（如水、油、酸碱溶液）、粘度、温度及是否含杂质。例如，高粘度液体（如沥青）需选择科里奥利式流量计，避免涡街或涡轮流量计因粘度过高导致误差。
  2. 电导率与腐蚀性：导电液体（电导率≥5μS/cm）优先选用电磁流量计；腐蚀性液体（如浓硫酸）需选择耐腐蚀材质（如PTFE衬里、哈氏合金电极）。
  3. 气泡与杂质：含气泡或颗粒的液体需选择超声波或容积式流量计，并配置自清扫功能。

（二）测量精度与稳定性

  1. 精度等级：贸易结算或精密控制场景需选择0.2%FS或0.5%FS精度，一般监控场景可选1.0%FS。
  2. 重复性：需确保长期稳定性，重复性误差控制在±0.1%以内。
  3. 响应时间：快速响应场景（如泵出口压力监测）需选择响应时间≤50ms的流量计，缓慢变化场景可放宽至200ms。

（三）安装与维护要求

  1. 直管段与流态：涡街流量计需前直管段≥15D、后直管段≥5D，电磁流量计需前直管段≥5D、后直管段≥3D。非满管或倾斜管道需配合液位传感器进行动态校准。
  2. 环境适应性：户外或潮湿环境需IP65以上防护，易燃易爆场所需符合ATEX或IECEx防爆认证。
  3. 维护便利性：分体式设计便于恶劣环境维护，快装法兰减少安装时间。自诊断功能可监测传感器状态，提前预警潜在故障。

（四）经济性与全生命周期成本

  1. 初始投资：基础型号价格区间为1000-5000元，高精度、特殊材质或无线通讯型号可能超过2万元。
  2. 运行成本：能耗低（<15W），但校准费用（每2年一次）与衬里/电极更换成本需纳入长期预算。
  3. 无线化方案：LoRa/NB-IoT技术部署成本较有线低60%，适合偏远或移动场景，电池寿命可达10年以上。

三、行业应用场景与选型实践

（一）化工与石油行业

  1. 案例一：浓硫酸输送管道监测
    • 介质特性：强腐蚀性，电导率低（需添加电解质）。
    • 选型方案：电磁流量计，PTFE衬里+哈氏合金电极，流速下限0.3m/s，配备自清扫功能。
    • 效果：年维护成本降低47%，数据波动幅度从±15%收窄至±3%。
  2. 案例二：原油管道贸易结算
    • 需求：高精度（0.2%FS），双向测量，防爆等级ExdIICT6。
    • 选型方案：质量流量计，分体式设计，4-20mA+HART输出，接地电阻<1Ω。
    • 效果：计量纠纷减少80%，年审计整改项降低12项。

（二）市政与环保领域

  1. 案例三：污水处理厂污泥回流控制
    • 介质特性：含10%-15%固体颗粒，易堵塞取压口。
    • 选型方案：超声波流量计，自动清洗装置每4小时反冲，流速上限3m/s。
    • 效果：测量误差从25%降至1.5%，COD去除率提高8个百分点。
  2. 案例四：农业灌溉渠道流量监测
    • 需求：非满管测量，量程比1:200，低成本部署。
    • 选型方案：非满管电磁流量计，LoRa无线传输，动态校准算法。
    • 效果：部署成本降低60%，数据传输延迟<2秒，节水效率提升22%。

（三）食品与制药行业

  1. 案例五：啤酒厂麦芽汁计量
    • 介质特性：卫生要求高，易残留。
    • 选型方案：卫生型电磁流量计，镜面抛光流道，在线电极校验功能。
    • 效果：CIP清洗时间缩短40%，产品合格率从98.6%提升至99.92%。
  2. 案例六：制药厂纯化水系统验证
    • 需求：低流量测量（0.5%幅度的规律性偏差），符合GMP认证。
    • 选型方案：电容式电磁流量计，135°倾斜安装，电隔离器。
    • 效果：数据波动不超过0.1%，年度审计零整改项。

四、市场趋势与技术前沿

  1. 智能化升级
    • 集成AI算法实现自诊断与预测性维护，如通过信号衰减率预测电极寿命，年非计划停机减少80%。
    • 多变量测量技术深化，同步监测流速、密度、温度，优化化工反应条件。
  2. 无线化与低功耗
    • LoRa/NB-IoT技术普及，电池供电型号占比提升至40%，部署成本降低60%。
    • 能量收集技术（如太阳能、振动发电）延长设备寿命至10年以上。
  3. 新材料与新结构
    • 耐磨陶瓷电极、耐高温复合材料衬里提升设备寿命。一体化设计降低安装成本30%，密封性提高50%。
  4. 环保与节能
    • 低能耗设计（<10W），符合RoHS标准，助力企业碳减排目标。
    • 开发可再生能源专用型号，适配光伏、风电等场景的液体介质监测。

液体流量计的选型需综合考量流体特性、安装环境及全生命周期成本。通过科学选型，企业可在确保测量精度的同时，降低维护成本，提升生产透明度与决策效率。未来，随着物联网、人工智能与新材料技术的融合，液体流量计将向更智能、更环保、更经济的方向演进，为工业自动化与可持续发展提供核心支撑。
