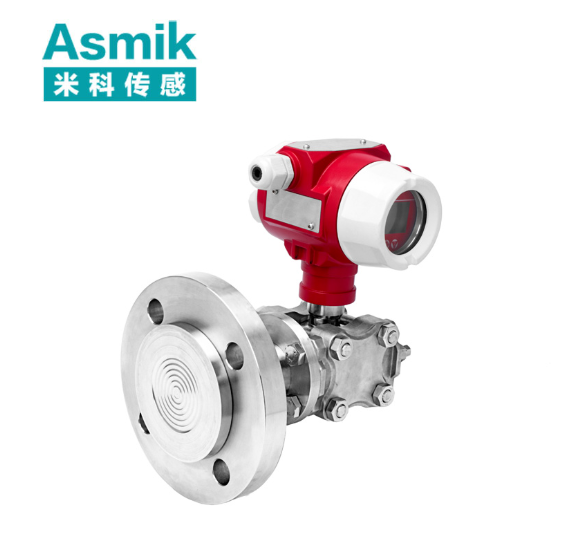

法兰式压力变送器选型手册：从技术原理到行业适配的全流程指南

一、技术原理与核心优势

法兰式压力变送器通过传感器将压力信号转换为电信号，常见技术类型包括电容式、扩散硅式及陶瓷式。其核心优势体现在：

1. 高精度与稳定性
   精度可达±0.075%FS，长期稳定性＜0.1%FS/年，适配需要高频次测量的场景（如化工反应釜压力控制）。
2. 介质适应性广
   可测量腐蚀性介质（如酸碱溶液）、高粘度介质（如原油）及高温介质（最高温度达350℃）。
3. 安装便捷与维护成本低
   法兰式结构适配管道直接安装，年故障率＜0.3%，适配空间受限场景（如设备舱）。

二、核心参数解析：选型的关键依据

1. 测量范围与过压保护

• 量程范围：需覆盖实际工作压力，并留有20%-80%的余量以确保最佳精度。例如，某化工厂反应釜压力监测选用量程0-10MPa的型号，实际使用中数据稳定性提升30%。
• 过压保护：需选择带过压保护功能的型号，避免因瞬时压力冲击导致传感器损坏。某石化企业因未考虑过压场景，导致传感器膜片破裂，更换为双膜片结构后问题解决。

2. 介质兼容性

• 腐蚀性介质（如盐酸、氢氧化钠）：需选择哈氏合金或钽材质膜片，避免电化学腐蚀。
• 高粘度介质（如重油）：需选择带自清洁功能的型号，避免介质附着导致测量误差。
• 含颗粒介质（如污水）：需加装过滤装置或选择陶瓷膜片，避免堵塞或磨损。

3. 温度与压力类型

• 高温场景（＞200℃）：传感器需带散热片或陶瓷填充耦合剂，部分型号耐温可达350℃。
• 低温场景（＜-50℃）：需选择低温专用型号，避免材料脆化导致泄漏。
• 压力类型：需明确是表压、绝压还是差压测量。例如，锅炉汽包压力监测需选用绝压型变送器。

4. 精度等级与响应时间

• 精度需求：贸易结算场景（如天然气管道压力计量）需选用±0.075%FS高精度型号；过程控制场景（如工厂循环水压力监测）可接受±0.1%FS精度，成本降低40%。
• 响应时间：快速切换场景（如激光切割气压控制）需选择响应时间＜50ms的型号，稳态监测场景（如储罐压力）响应时间＜200ms即可满足需求。

5. 输出信号与接口

• 信号类型：4-20mA输出适配传统PLC/DCS系统，HART协议支持远程调校；数字信号（如Modbus-RTU）便于集成至物联网平台。
• 无线传输：内置LoRa/NB-IoT模块的型号可实现远程数据传输，减少布线成本，适配偏远场景（如野外油气井）。

三、环境条件适配：保障长期稳定运行

1. 防护与防爆需求

• 防护等级：户外场景需IP68防护，配备防雨罩与避雷装置；潮湿环境（如造纸厂）需选择防潮型电路设计，部分型号采用灌胶密封工艺。
• 防爆认证：石化行业需Ex d IIC T6 Ga防爆等级，独立接地电阻＜4Ω，避免静电或雷击损坏设备。

2. 安装位置与空间限制

• 直管段要求：上游需保证10D、下游5D的直管段（D为管道直径），避免阀门、弯头等湍流源干扰测量。
• 空间适配：空间受限场景（如设备舱）需选择外径＜DN50的紧凑型设计，部分型号可侧装或顶装以适应狭小空间。

四、行业应用案例：参数优化的实践验证

1. 石油化工行业

• 场景：催化裂化装置反应釜压力控制。
• 参数需求：耐高温（＞300℃）、耐腐蚀（含硫化氢气体）、高精度（±0.075%FS）。
• 案例：某炼厂通过选型适配哈氏合金膜片与温度补偿的法兰式压力变送器，将反应效率提升10%，年节省原料成本超3000万元。

2. 电力能源领域

• 场景：锅炉汽包压力监测。
• 参数需求：快速响应（＜50ms）、耐高压（＞10MPa）、防爆认证。
• 案例：某电厂通过部署法兰式压力变送器联动安全阀，将汽包压力波动从±0.5MPa降至±0.1MPa，锅炉效率提升2%。

3. 市政与环保工程

• 场景：污水处理厂曝气池气压控制。
• 参数需求：耐腐蚀（含氯消毒剂）、低功耗（无线传输）、IP68防护。
• 案例：某环保项目通过选型带自清洁功能的法兰式压力变送器，将曝气效率提升25%，年减少能耗超150万度。

五、安装与维护：关键操作规范

1. 安装步骤与注意事项

• 管道准备：安装前彻底清理管道内焊渣、锈蚀，避免损伤膜片。
• 流体流向：必须与变送器箭头一致，禁止装反，否则可能导致信号丢失或测量误差。
• 接地要求：传感器与转换器需单独接地，接地电阻＜1Ω，避免电磁干扰。

2. 典型故障处理

• 信号波动：某化工厂因管道振动导致数据跳变，加装减振支架后问题解决，数据稳定性提升90%。
• 膜片损坏：某食品企业因强酸腐蚀导致膜片脱落，更换为钽材质膜片后，设备寿命延长至8年。

六、技术创新与未来趋势

1. 材料科学突破：碳化硅陶瓷膜片将耐温范围扩展至-196℃至500℃，适配超低温液氮与高温蒸汽场景。
2. 无线化普及：LoRa模块实现5公里无中继传输，某热力公司部署200台设备后，布线成本降低70%，巡检效率提升50%。
3. 边缘计算集成：新一代传感器搭载ARM Cortex-M4处理器，可本地运行压力预测模型，提前预警超限风险。

结语

法兰式压力变送器的选型需围绕测量范围、介质兼容性、温度压力、精度等级及环境条件五大核心参数展开，并结合行业工况进行优化。通过科学选型，用户可在保障测量精度的同时，降低维护成本，提升系统稳定性。未来，随着材料科学、无线通信与边缘计算的深度融合，法兰式压力变送器将进一步向高可靠性、智能化方向发展，为工业能效管理与双碳目标实现提供更坚实的技术支撑。
