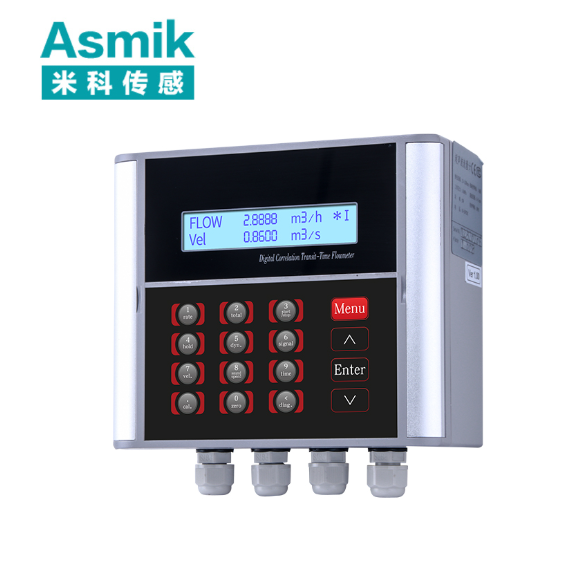

国产外夹式超声波流量计的技术演进与行业应用深度解析

一、国产外夹式超声波流量计的技术特性与核心参数

外夹式超声波流量计通过发射超声波脉冲并接收回波来测量流体的流速和流量，其工作原理主要基于多普勒效应和声速传播原理。当超声波脉冲穿过流体时，若流体中存在运动的颗粒或气泡，超声波的频率会发生变化（多普勒频移），通过测量这一频移可计算流体流速。此外，该设备也可采用超声波传播时差原理，即通过测量超声波在顺流和逆流方向上的传播时间差来计算流速。其技术优势体现在：

1. 非接触式测量：传感器安装在管道外壁，无需接触介质，避免了流体污染和压力损失，特别适用于腐蚀性、高压或高温流体场景。
2. 宽量程与高精度：覆盖DN15至DN7000的管道口径，精度等级达±0.5%至±1%，量程比可达100:1，适用于从微流量到大流量的全范围测量。
3. 环境适应性：防护等级达IP68，可适应-40℃至200℃的介质温度，抗震性能符合IEC 60068-2-6标准，适用于石油、化工、市政等多行业复杂工况。
4. 智能信号处理：采用数字多脉冲时差技术，在100ps范围内识别超声波时差，结合宽波束技术和多通道定位方法，提升信号稳定性和抗干扰能力。

二、跨行业应用场景的深度渗透

（一）水资源管理与环保领域

1. 城市供水监测
   在DN500供水主管道部署外夹式超声波流量计，实时上传流量数据。某水务集团通过流量波动分析，成功定位并修复3处暗漏点，年减少水资源浪费超800万吨，漏损率从15%降至8%。

2. 污水处理与中水回用
   在曝气池空气管道安装防腐蚀流量计，联动风机实现风量优化。某污水处理厂通过流量数据调整，曝气能耗降低25%，吨水处理成本减少0.18元，年节省运营费用超百万元。

3. 农业灌溉与水产养殖
   在农田灌溉渠道部署太阳能供电流量计，结合物联网平台形成灌溉模型。某农业项目应用后，灌溉用水效率提升40%，作物产量增加25%，同时避免过量灌溉导致的土壤盐渍化。

（二）能源与工业过程控制

1. 石油天然气输送
   在长输油气管道采用外夹式流量计，结合温度压力补偿，实现贸易交接级精度。某炼厂应用后，原油计量误差从±0.3%降至±0.1%，年减少原油损失超千吨。

2. 电力能源监测
   在电站锅炉汽包出口安装高精度流量计，实时反馈蒸汽产量。某电厂通过动态调整燃烧参数，将锅炉效率提升1.5%，年节省标煤超万吨，碳排放减少2万吨。

3. 化工与制药行业
   在反应釜进料管道部署耐腐蚀流量计，监测催化剂或溶剂流量。某化工厂通过精确控制，反应釜物料配比误差从±5%降至±1%，产品质量合格率提升至99.8%。

（三）新兴领域应用

1. 液冷数据中心
   在服务器冷却液循环管道安装微型流量计，实时监测冷却液流量。某数据中心应用后，设备故障率降低40%，年节省空调能耗超30%。

2. 氢能源基础设施
   在加氢站氢气管道部署防爆型流量计，满足±0.5%的计量精度要求。某加氢站通过数据优化，氢气充装效率提升20%，客户等待时间缩短50%。

3. 生物医药洁净室
   在药液配制管道安装高卫生级流量计，符合GMP认证要求。某药企通过流量数据追溯，成功通过FDA认证，产品出口量提升200%。

三、选型与安装的规范要点

（一）关键选型参数

1. 介质特性匹配
   • 液体测量：优先选用时差法流量计，适配水、油、化工液体等均匀介质。
   • 气体测量：采用多普勒法流量计，适用于含颗粒或气泡的气体流量监测。
     某化工企业因选型时未考虑介质中悬浮颗粒，导致流量数据偏差达±8%，更换为多普勒法流量计后问题解决。
2. 管道参数适配
   • 管道材质：优先碳钢、不锈钢，避免水泥管、铸铁管（内壁锈蚀导致信号散射）。
   • 管道尺寸：根据管径选择“V”“Z”“N”型安装方式，DN300以上管道优先采用“Z”型安装以减少信号衰减。
3. 环境条件考量
   • 高温环境（＞150℃）：选择高温型流量计，传感器需带散热片或陶瓷填充耦合剂。
   • 防爆需求：石化行业需选用Ex d IIC T6 Ga防爆等级产品，并确保独立接地电阻＜4Ω。

（二）安装规范

1. 管道准备
   • 安装前彻底清理管道外壁，去除锈层、油漆或结垢，确保内壁粗糙度Ra＜0.1mm。
   • 流体流向必须与流量计箭头一致，禁止装反，否则可能导致信号丢失或测量误差。
     某化工厂因安装方向错误，导致流量数据偏差达±15%，调整后误差收窄至±0.8%。
2. 传感器安装
   • 采用“V”型安装法，确保传感器轴线与管道轴线平行，偏移角＜3°，并均匀涂抹专用耦合剂（厚度＜0.5mm）。
   • 高温管道需用耐高温型耦合剂（如硅脂），避免因温度变化导致传感器脱落。
3. 信号线敷设
   • 模拟信号采用屏蔽双绞线，长度不超过1000米，数字信号推荐使用超五类网线，支持POE供电。
   • 信号线与动力电缆间距＞0.5m，穿金属管屏蔽，避免与变频器同桥架，防止电磁干扰。

四、维护与故障处理实践

（一）日常维护要点

1. 信号质量监测
   • 定期检查流量计信号强度（Signal Strength＞80%）与传输时间比（Transit Time Ratio 0.98~1.02），确保数值在说明书要求范围内。
   • 每月对比瞬时流量与历史数据/其他仪表，偏差＞3%时需排查原因，如管道结垢、传感器松动等。
2. 外观与清洁
   • 每季度检查传感器电缆保护层是否破损，表体有无腐蚀或积水，清洁传感器发射面（使用软布+酒精擦拭，禁止用金属工具刮擦）。
   • 每6个月补涂专用声学耦合剂（如硅脂），确保传感器与管道紧密贴合。
3. 校准与标定
   • 每年进行一次实流标定（精度要求±0.5%时需每年标定），或使用便携式超声波流量计做比对验证。
   • 管道温度＜0℃时，需为传感器加装伴热带（禁止包裹变送器），防止结冰影响测量。

（二）典型故障解析

1. 流量数据波动
   某水厂流量计出现数据跳变，经检查为管道振动导致。加装减振支架后，问题解决，数据稳定性提升85%。

2. 传感器无输出
   某石化企业流量计使用3年后传感器失效，排查发现压电元件老化。更换为电容式传感器后，设备恢复运行，年减少校准工作量超50%。

3. 通信中断
   某热力公司HART通信失败，排查发现总线负载率超过60%。加装中继器后，通信恢复稳定，远程监控效率提升40%。

五、技术创新与行业趋势

1. 国产化突破
   某企业自主研发的高精度外夹式超声波流量计成功应用于西气东输工程，打破海外品牌垄断，测量精度达±0.2%FS，支持-40℃至350℃宽温域工作。

2. 无线传输集成
   内置LoRa模块的流量计实现5公里无中继传输，某水务集团部署200台设备后，布线成本降低70%，巡检效率提升40%。

3. 边缘计算能力提升
   新一代流量计搭载ARM Cortex-M4处理器，可本地运行流量预测模型。某化工园区通过该技术，提前2小时预警潜在流量超限风险，年减少安全事故损失超千万元。

4. 材料与工艺升级
   采用三维封装技术的流量计体积缩小50%，某自动化企业通过该技术，将控制柜空间利用率提升30%，设备部署成本降低25%。

结语

国产外夹式超声波流量计通过持续的技术创新与行业深耕，已形成覆盖水资源管理、能源监测、化工生产等多领域的完整解决方案。从核心传感技术的国产化替代，到智能算法的深度集成，再到无线通信技术的突破，国产设备正以高性价比与本土化服务优势，逐步缩小与国际品牌的差距。未来，随着物联网、数字孪生等技术的融合应用，外夹式超声波流量计将在智慧工业与双碳目标实现中发挥更加关键的基础支撑作用，为能源计量与可持续发展提供坚实保障。
