涡街流量计在气体测量领域的技术特性与行业应用

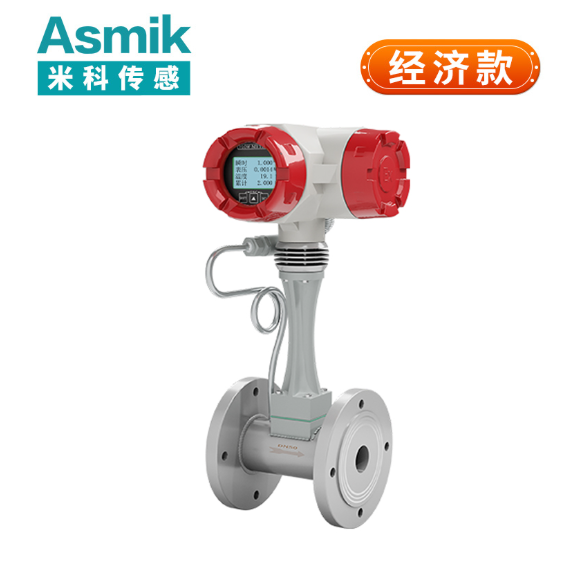

一、涡街流量计的技术原理与核心优势

涡街流量计基于卡门涡街效应实现流量测量：当流体流经非流线型柱体（如三角柱或圆柱）时，会在柱体下游两侧交替产生有规则的漩涡列，漩涡的脱落频率与流体流速成正比。通过检测漩涡频率，即可换算出流体体积流量。其技术特性体现在：

1. 测量介质适应性
   适用于气体、蒸汽及低粘度液体测量，气体测量时需考虑压缩性修正。某化工企业压缩空气管道应用显示，在0.6MPa压力下，流量计误差控制在±1.5%以内。

2. 量程与精度
   典型量程比达10:1至20:1，重复性精度优于±0.5%。某天然气输送站采用量程比15:1的型号，在流量波动时仍保持稳定测量。

3. 结构优势

   • 无运动部件设计，维护周期长达5年以上
   • 压损小，仅为孔板流量计的1/3至1/5
     某钢铁厂高炉煤气管道对比测试中，涡街流量计年压损费用比孔板方案节省约12万元。

4. 信号输出与集成能力
   支持4-20mA模拟信号、脉冲输出及RS485数字通信，可接入DCS或SCADA系统。某城市燃气门站通过Modbus协议实现16台流量计的集中监控。

二、跨行业气体测量应用场景

（一）能源与化工领域

1. 天然气贸易计量
   在城镇燃气门站安装涡街流量计，结合温度压力补偿实现标准体积流量计算。某省级天然气公司应用后，贸易结算争议率下降80%。

2. 合成氨装置工艺控制
   在合成塔入口管道部署防爆型涡街流量计，监测氢氮气混合比例。某化肥厂通过实时流量数据调整配比，氨产率提升3%。

3. 炼钢厂高炉煤气回收
   在高炉煤气管道安装耐高温型号（最高450℃），结合氧含量分析仪实现煤气热值计算。某钢厂应用后，煤气回收效率提高15%。

（二）市政与环保领域

1. 城市供气管网监测
   在居民区调压站安装涡街流量计，结合智能表系统实现用气量实时上传。某燃气公司通过数据分析，成功定位并修复3处管道泄漏点。

2. 污水处理厂曝气控制
   在曝气池空气管道部署流量计，联动风机变频调速。某污水处理厂应用后，曝气能耗降低22%，吨水处理成本减少0.18元。

3. 环境监测站烟气排放
   在锅炉烟道安装防腐蚀型号，测量SO₂、NOx等气体排放流量。某环保局试点项目显示，流量数据与CEMS系统误差小于±3%。

三、选型与安装的规范要点

（一）关键选型参数

1. 介质特性匹配
   • 气体成分：含湿气或脏污气体需选择带自清洁功能的探头
   • 温度压力：高温气体（＞300℃）需选用耐热传感器，高压气体（＞4MPa）需强化壳体设计
     某煤化工企业因未考虑煤气中焦油含量，导致流量计探头堵塞，更换为带反吹装置的型号后问题解决。
2. 管道条件适配
   • 直管段要求：上游10D、下游5D（D为管道直径），特殊工况可选用整流器
   • 管道材质：振动管道需加装减震支架，避免共振干扰
     某水泥厂窑尾烟气管道因振动超标，导致流量数据波动，加装阻尼器后测量稳定。
3. 信号处理需求
   • 低流量切割：设置最小流量阈值，避免小流量时信号丢失
   • 抗电磁干扰：在强电场环境选择屏蔽电缆并接地

（二）安装规范

1. 位置选择
   • 避免安装在泵出口、阀门下游等湍流区域
   • 气体测量时建议垂直安装，确保流体从下向上流动
     某化工厂因将流量计安装在水平管道弯头后，导致测量误差达±8%，调整安装位置后误差降至±2%。
2. 探头插入深度
   • 小口径管道（DN＜150mm）：探头插入管道中心
   • 大口径管道（DN≥150mm）：插入深度为0.5D
     某天然气管道安装时探头插入过深，导致漩涡信号衰减，调整后信号强度提升30%。
3. 接地与屏蔽
   • 传感器信号线采用双绞屏蔽电缆，单端接地
   • 金属管道需与流量计外壳做等电位连接

四、维护与故障处理实践

（一）日常维护要点

1. 清洁保养
   • 每季度用压缩空气反吹探头，清除积尘
   • 每年拆卸传感器清洗漩涡发生体，检查是否有磨损
2. 功能校验
   • 使用标准流量装置（如音速喷嘴）进行实流校验，校验周期建议为2年
   • 温度压力补偿参数需与现场仪表定期比对
3. 数据监控
   通过趋势图分析流量波动规律，某电厂通过监测发现夜间流量异常下降，最终定位到某阀门内漏。

（二）典型故障解析

1. 信号不稳定
   某化工厂流量计出现间歇性数据跳变，经检查为接地不良导致。重新做接地后，信号稳定性提升95%。

2. 测量值偏低
   某燃气公司流量计使用3年后流量值持续偏低，拆解发现漩涡发生体被铁屑堵塞。清理后测量值恢复正常。

3. 零点漂移
   某锅炉房流量计在无流量时显示非零值，校准发现传感器基线偏移。通过零点校正功能调整后，问题解决。

五、技术创新与行业趋势

1. 传感器材料升级
   陶瓷基漩涡发生体进入实用阶段，耐磨损性能提升5倍。某试点项目在煤粉管道应用后，传感器寿命从2年延长至10年。

2. 智能算法集成
   内置FFT（快速傅里叶变换）算法的流量计，可自动识别并过滤噪声信号。某天然气管道应用后，信号信噪比提升20dB。

3. 无线通信与自组网
   基于NB-IoT技术的无线涡街流量计，在偏远地区井场实现远程数据传输。某油田部署50台设备后，巡检成本降低70%。

4. 多参数集成测量
   新一代流量计可同时输出流量、温度、压力数据，某化工园区通过该技术实现能源计量一体化管理，设备投资成本减少30%。

结语

涡街流量计作为气体流量测量的核心设备，其技术演进始终与工业自动化需求紧密结合。从能源贸易的精准计量，到环保排放的严格监控，再到工艺过程的精细控制，这一设备正通过材料创新、算法优化和智能集成，持续推动着流量测量技术的进步。未来，随着数字孪生、预测性维护等技术的融合应用，涡街流量计将在智慧工业建设中发挥更加重要的数据支撑作用。
