国内压力表技术发展与应用解析

一、技术原理与核心分类：从机械结构到智能传感

（一）机械式压力表：经典设计与可靠性能

1. 弹簧管式压力表
   • 通过弹簧管变形带动齿轮传动机构，驱动指针指示压力值；
   • 适用于中低压场景（≤100MPa），具有抗振动、耐冲击特性；
   • 案例：某钢铁厂通过弹簧管压力表实现高炉风压监测，误差稳定在±1.5%FS。
2. 膜片式与膜盒式压力表
   • 膜片式适用于微压与负压测量（≤60kPa），膜盒式适配气体介质（如空调系统）；
   • 案例：某半导体厂通过膜盒式压力表实现洁净室气压精准控制，波动范围缩小至±5Pa。

（二）电子式与智能式压力表：数字化与智能化升级

1. 压阻式与压电式传感器
   • 压阻式利用半导体材料的压阻效应，适配中低压场景（≤10MPa）；
   • 压电式通过晶体电荷输出，适用于动态压力测量（如爆炸冲击波）；
   • 案例：某汽车测试中心通过压电式压力表实现发动机爆压实时监测，数据采集频率提升至10kHz。

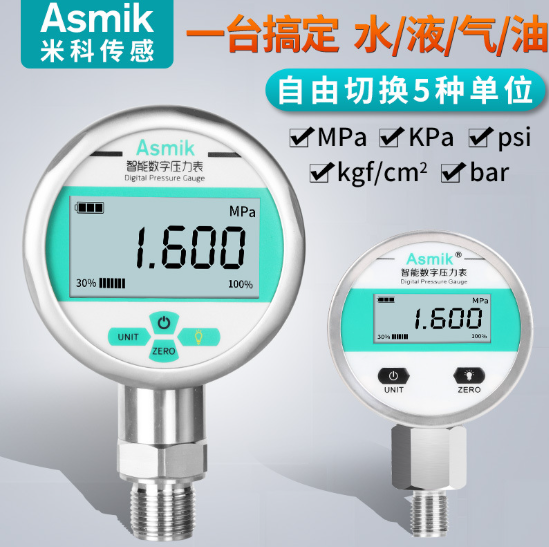

2. 智能压力表与物联网融合
   • 集成温压补偿、自诊断功能，支持4-20mA、HART或无线通信协议；
   • 案例：某智慧水务项目通过智能压力表实现管网压力远程监控，漏损定位时间缩短至10分钟内。

二、选型核心要素：从工况参数到设备适配

（一）介质特性与环境条件

1. 压力范围与精度等级
   • 明确测量范围（如0-1.6MPa）、过载能力（通常为量程的1.5倍）；
   • 精度等级需匹配系统需求（如1.0级、1.6级）；
   • 案例：某化工厂通过升级至0.5级精度压力表，使反应釜压力控制误差从±2%降至±0.8%FS。
2. 介质兼容性与防护等级
   • 腐蚀性介质（如酸碱）需选择316L不锈钢或哈氏合金材质；
   • 潮湿环境需IP67防护，危险区域（如Zone 1）需Ex d IIB T4防爆认证；
   • 案例：某炼油厂通过Ex d认证压力表，在氢气管道压力监测中实现安全运行8年以上。

（二）功能需求与成本效益

1. 输出信号与通信协议
   • 模拟量输出（4-20mA）适配PLC系统，数字通信（HART/Modbus）支持远程配置；
   • 案例：某热电厂通过HART协议实现压力表参数远程调整，年人工巡检成本降低70%。
2. 维护设计与寿命周期
   • 优先选择带自诊断功能的智能压力表，减少人工校准频率；
   • 定期检查密封性、指针卡滞问题，校准周期通常为6-12个月；
   • 案例：某半导体厂通过智能诊断功能，提前72小时预警传感器老化，减少产线停机时间超300小时/年。

三、行业应用案例与工程实践

（一）石油化工场景

1. 需求特点
   • 测量高温、高压及腐蚀性介质压力，需防爆、耐腐蚀设计；
   • 支持HART协议，适配DCS系统，实现实时数据监控与报警。
2. 适配方案
   • 选用分体式智能压力表，内置温压补偿算法，定制防爆外壳；
   • 效果：某石化企业通过升级设备，使催化裂化装置压力控制精度从±3%FS提升至±1.0%，年非计划停机减少5次。

（二）电力行业场景

1. 需求特点
   • 测量锅炉、汽轮机等设备压力，需高精度（≤0.5%FS）与快速响应；
   • 支持RS485通信，接入SCADA系统，实现远程监控与数据分析。
2. 适配方案
   • 选用压阻式传感器压力表，配置太阳能供电与LoRa通信模块；
   • 效果：某火电厂通过部署设备，使锅炉压力数据采集延迟缩短至200ms，预警响应速度提升60%。

（三）医药制造场景

1. 需求特点
   • 测量灭菌柜、反应釜压力，需符合GMP标准与无菌设计；
   • 支持CIP（原位清洗）功能，适应频繁消毒场景。
2. 适配方案
   • 选用316L不锈钢材质压力表，配置自清洁功能与高精度校准模块；
   • 效果：某药企通过更换设备，使灭菌过程压力波动范围从±5kPa降至±1kPa，产品合格率提高25%。

四、未来趋势与技术创新

1. 智能化与物联网融合
   • 集成边缘计算与AI算法，实现本地实时数据分析与异常预警；
   • 采用低功耗广域网（LPWAN）技术，实现无电缆部署与远程配置；
   • 案例：某智慧城市项目通过边缘计算节点，使供水管道压力数据采集延迟缩短至200ms，预警响应速度提升60%。
2. 新材料与微型化设计
   • 开发石墨烯薄膜传感器、柔性电子压力表，实现更小体积（如φ10mm）、更低功耗（≤0.5mA）设计；
   • 案例：某科研机构通过石墨烯传感器，使微流量（≤0.1L/min）压力测量精度达到±0.2mm。
3. 多参数融合与自优化
   • 集成温度、压力补偿功能，提升测量精度与适应性；
   • 通过机器学习自动识别介质特性并调整测量参数；
   • 案例：某食品厂通过AI自适应压力表，使灌装过程压力一致性提升40%，产品合格率提高30%。

五、总结与选购建议

国内压力表行业已形成覆盖机械式、电子式及智能式的完整产品体系，技术发展聚焦于精度提升、环境适应性增强及智能化功能扩展。用户在选型时，需结合具体工况（如介质特性、环境条件、系统集成需求），优先选择具备以下特性的产品：

1. 材质适配性：根据介质腐蚀性选择316L不锈钢、哈氏合金或石墨烯传感器；
2. 通信协议兼容性：确认支持HART、Modbus等工业协议，适配现有控制系统；
3. 防护等级可靠性：在潮湿或危险环境中，选择IP67/IP68或Ex防爆认证产品；
4. 长期成本效益：平衡初始采购成本与全生命周期维护费用，优先选择具备自诊断与远程校准功能的产品。

通过科学选型与合理部署，压力表可显著提升系统压力监测效率，降低运营风险，为数字化转型提供可靠的数据支撑。
