蒸汽流量测量核心设备：涡街流量计的技术解析与行业应用

一、技术原理与核心优势：从涡旋到蒸汽流量的精准转换

（一）卡门涡街原理与蒸汽测量适配性

1. 涡旋生成与频率检测
   • 蒸汽流经非流线型漩涡发生体时，在后方两侧产生交替排列的漩涡，其频率与流速成正比；
   • 通过压电式或电容式传感器检测漩涡引起的压力脉动，转换为电信号输出；
   • 案例：某热电厂通过涡街流量计实现主蒸汽管道流量实时监测，测量误差稳定在±1.5%FS。
2. 斯特劳哈尔数与量程比
   • 斯特劳哈尔数（St）在雷诺数20,000~1,000,000范围内保持恒定（约0.2），确保线性输出；
   • 量程比可达10:1~15:1，覆盖从低流速到高流速的广泛测量范围；
   • 案例：某化工厂通过优化量程比，使乙烯裂解装置蒸汽流量测量稳定性提升至±2.0%FS。

（二）蒸汽工况适配性技术特性

1. 温压补偿与相变处理
   • 蒸汽为可压缩流体，需通过温压补偿算法将工况流量转换为标准状态流量；
   • 集成密度计算功能，适应饱和蒸汽与过热蒸汽的相变特性；
   • 案例：某造纸厂通过温压补偿模块，使干燥部蒸汽流量计量误差从±5%降至±1.0%FS。
2. 材质与防护设计
   • 选用316L不锈钢、哈氏合金等耐高温、耐腐蚀材质；
   • 防护等级IP67/IP68，适应高温（≤400℃）、潮湿环境；
   • 案例：某炼油厂通过哈氏合金传感器，实现催化裂化装置高温蒸汽流量长期稳定测量。

二、选型核心要素：从蒸汽参数到设备适配

（一）蒸汽特性与管道条件

1. 蒸汽类型与参数确认
   • 明确蒸汽类型（饱和/过热）、温度范围（≤350℃）、压力等级（≤4.0MPa）；
   • 含湿气或液滴时，需加装汽水分离器或选择抗液滴冲击型设计；
   • 案例：某啤酒厂通过上游加装整流器，解决蒸汽两相流导致的读数漂移问题。
2. 管道尺寸与直管段要求
   • 匹配管道口径（DN50~DN300），确保常用流量处于量程的30%~70%；
   • 上游直管段10D~20D，下游5D~10D，避免泵、阀门等干扰源；
   • 案例：某市政管网通过优化直管段设计，使供热蒸汽流量测量误差从±3%FS降至±1.0%FS。

（二）功能需求与成本效益

1. 输出信号与通信协议
   • 支持4-20mA、脉冲信号、RS485/Modbus等，适配PLC、DCS系统；
   • 需温压补偿时，选择一体式或分体式设计（如外接PT100/压力变送器）；
   • 案例：某热电厂通过HART协议实现远程参数调整，年人工巡检成本降低70%。
2. 抗振与维护设计
   • 优先选择差动传感器或数字信号处理技术，提升抗振性能；
   • 定期检查探头污染、密封性，校准温压补偿模块；
   • 案例：某半导体厂通过智能诊断功能，提前48小时预警传感器老化，减少产线停机时间超200小时/年。

三、行业应用案例与工程实践

（一）电力行业场景

1. 需求特点
   • 测量主蒸汽管道（≤600℃）、再热蒸汽流量，需耐高温、防爆设计；
   • 支持HART协议，适配DCS系统，实现实时数据监控与报警。
2. 适配方案
   • 选用分体式涡街流量计，内置振动补偿算法，定制高温引线（如石英纤维护套）；
   • 效果：某火电厂通过升级设备，使锅炉效率计算误差从±3%降至±1.5%，年燃料成本节约超500万元。

（二）化工生产场景

1. 需求特点
   • 测量裂解炉蒸汽（≤1200℃）、工艺蒸汽流量，需耐腐蚀、抗振动设计；
   • 支持无线通信（如LoRa），实现远程数据采集与集中管理。
2. 适配方案

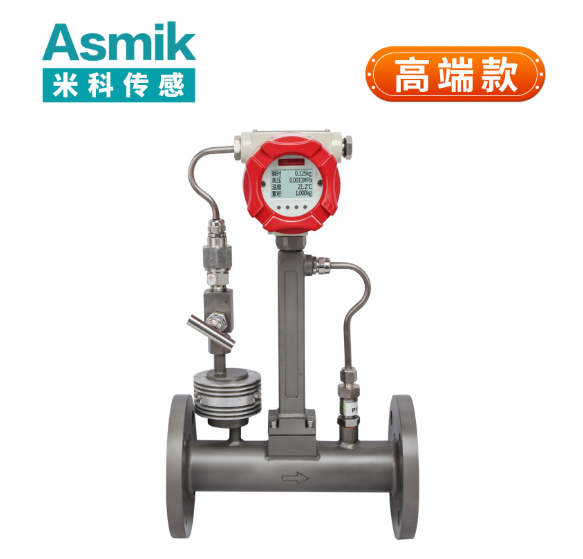

   • 选用一体式温压补偿涡街流量计，配置太阳能供电与LoRa通信模块；
   • 效果：某石化企业通过部署设备，使乙烯装置蒸汽消耗量核算精度提升至±2.0%，年非计划停机减少8次。

（三）食品加工场景

1. 需求特点
   • 测量杀菌釜、干燥机蒸汽流量，需高精度（≤1.0%FS）、易清洗设计；
   • 支持模拟量输出与本地显示，适配能效管理系统。
2. 适配方案
   • 选用IP67防护等级产品，配置低功耗蓝牙模块与自清洁功能；
   • 效果：某乳制品厂通过更换设备，使蒸汽消耗量监测误差从±5%降至±1.0%，年节约能源成本超300万元。

四、未来趋势与技术创新

1. 智能化与物联网融合
   • 集成边缘计算与AI算法，实现本地实时数据分析与异常预警；
   • 采用低功耗广域网（LPWAN）技术，实现无电缆部署与远程配置；
   • 案例：某智慧城市项目通过边缘计算节点，使供热蒸汽流量数据采集延迟缩短至200ms，预警响应速度提升60%。
2. 新材料与微型化设计
   • 开发石墨烯膜片、柔性电子传感器，实现更小体积（如φ8mm）、更低功耗（≤0.5mA）设计；
   • 案例：某科研机构通过石墨烯传感器，使微流量（≤0.5kg/h）蒸汽流量测量精度达到±0.2mm。
3. 多参数融合与自优化
   • 集成温压补偿、密度计算等功能，提升测量精度与适应性；
   • 通过机器学习自动识别蒸汽特性并调整测量参数；
   • 案例：某纺织厂通过AI自适应涡街流量计，使印染工艺蒸汽用量核算误差从±3%降至±0.5%，产品合格率提高25%。

五、总结与选购建议

涡街流量计作为蒸汽流量测量的核心设备，其技术发展聚焦于精度提升、环境适应性增强及智能化功能扩展。用户在选型时，需结合具体工况（如蒸汽类型、环境条件、系统集成需求），优先选择具备以下特性的产品：

1. 材质适配性：根据蒸汽温度与腐蚀性选择316L不锈钢、哈氏合金或石英纤维护套；
2. 通信协议兼容性：确认支持HART、Modbus等工业协议，适配现有控制系统；
3. 防护等级可靠性：在高温或危险环境中，选择IP67/IP68或Ex防爆认证产品；
4. 长期成本效益：平衡初始采购成本与全生命周期维护费用，优先选择具备自诊断与远程校准功能的产品。

通过科学选型与合理部署，涡街流量计可显著提升蒸汽流量监测效率，降低运营风险，为数字化转型提供可靠的数据支撑。
