氮气流量计选型技术解析：核心参数、设备适配与工程实践

• 2025-07-10
• 字号 ^{+ -}

在化工合成、电子特气输送、食品包装及激光切割领域，氮气流量计的选型直接影响流量测量的精度（±1%FS至±3%FS）、系统稳定性及运行成本。氮气因其惰性、干燥性及易压缩特性，对流量计的耐压性、材质兼容性及低流量测量能力提出特殊要求。本文系统阐述氮气流量计的选型原则、关键参数及典型应用场景，为工程技术人员提供实用技术指南。

一、氮气流量计的核心选型参数解析

（一）流量范围与压力等级

1. 流量范围确定
   • 根据氮气应用场景（如化工反应釜供气、电子厂管道输送）确定流量范围；
   • 示例：某电子厂氮气管道设计流量50m³/h，波动范围±10m³/h，需选用量程0-80m³/h的流量计。
2. 压力等级适配
   • 管道工作压力需与流量计耐压等级匹配（常见等级0.6MPa、1.6MPa、4.0MPa）；
   • 案例：某化工厂因选用耐压1.6MPa的流量计用于4.0MPa氮气管道，导致传感器变形损坏。

（二）精度等级与低流量测量

1. 精度等级划分
   • 通用型流量计精度±2%FS，高精度型可达±1%FS；
   • 选型建议：贸易结算或工艺控制选±1%FS，一般监测选±2%FS。
2. 低流量测量能力
   • 需测量微小流量（如＜1m³/h）的场景，选用热式或科里奥利质量流量计；
   • 案例：某实验室因未选热式流量计，低流量测量误差达±20%，后改用热式型号解决。

（三）介质特性适配

1. 氮气纯度要求
   • 高纯氮气（＞99.999%）需选用耐腐蚀、低吸附材质（如316L不锈钢、PTFE）；
   • 案例：某半导体工厂因未选PTFE衬里流量计，3个月内更换5台设备，后改用PTFE材质解决。
2. 杂质与水分控制
   • 含微量水分或杂质的氮气需配置过滤与干燥装置；
   • 案例：某食品包装厂氮气含水分，导致流量计探头结霜，后增设干燥器解决。

（四）环境与安装条件

1. 温度补偿范围
   • 需支持-40℃至150℃宽温区，并配置温度传感器实时修正；
   • 案例：某冷库因流量计未选低温型号，冬季测量误差从±0.5m³/h升至±2m³/h。
2. 防护等级要求
   • 户外安装需达到IP67防护等级，防爆场景需符合Ex d IIB T4标准；
   • 案例：某石油钻井平台因选用IP65防护等级流量计，在暴雨中进水损坏，后改用IP68设备解决。

二、氮气流量计的常见类型与特性

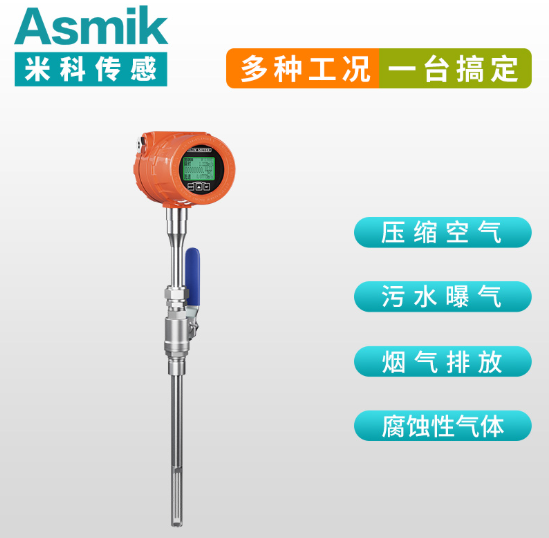

（一）热式质量流量计

1. 工作原理
   • 通过加热气体并测量散热量，计算质量流量，公式 Qm​=cp​⋅ΔTP​（P 为加热功率，cp​ 为比热容，ΔT 为温差）；
   • 优势：直接测量质量流量，无需温压补偿，适用于低流速（＜30m/s）氮气。
2. 适配性
   • 需选用耐低温型号（-40℃），避免传感器结冰；
   • 案例：某冷库因未选低温型热式流量计，冬季测量误差达±8%，后改用耐低温型号解决。

（二）涡街流量计

1. 工作原理
   • 流体流经涡街发生体时产生卡门涡街，频率与流速成正比，公式 f=dSr​⋅v​（Sr​ 为斯特劳哈尔数，d 为发生体宽度）；
   • 优势：量程比宽（10:1至20:1），耐脏污，适用于中高流速氮气。
2. 适配性
   • 需选用哈氏合金发生体，避免氮气中微量杂质腐蚀；
   • 案例：某化工厂因选用普通不锈钢涡街流量计，6个月内更换3台设备，后改用哈氏合金型号解决。

（三）超声波流量计

1. 工作原理
   • 通过发射与接收超声波脉冲，测量流体流速，公式 v=2⋅cosθΔt⋅c​（Δt 为时差，c 为声速，θ 为夹角）；
   • 优势：非接触式测量，适用于大管径（DN100以上），安装便捷。
2. 适配性
   • 需选用时差式超声波流量计，避免多普勒式因杂质导致信号失真；
   • 案例：某环保监测站因选用多普勒式流量计监测含颗粒氮气，测量误差达±15%，后改用时差式解决。

三、氮气流量计的选型流程与实施案例

（一）需求分析与设备匹配

1. 流量需求确认
   • 明确最大流量、最小流量及流量波动范围；
   • 示例：某激光切割机氮气供应系统设计流量20m³/h，波动范围±5m³/h，需选用量程0-30m³/h的流量计。
2. 介质特性分析
   • 确定氮气纯度、温度及杂质含量；
   • 案例：某电子厂氮气纯度＞99.999%，需选用PTFE衬里流量计，避免普通不锈钢污染气体。
3. 安装环境评估
   • 确认管道材质、振动等级及空间限制；
   • 案例：某压缩机出口管道振动等级高，需选用抗振型涡街流量计，避免信号失真。

（二）设备选型与参数配置

1. 类型选择
   • 低流速、高精度需求：热式质量流量计（±1%FS）；
   • 中高流速、耐脏污需求：涡街流量计（量程比20:1，耐压≥4.0MPa）；
   • 大管径、安装便捷需求：超声波流量计（时差式）。
2. 参数配置
   • 量程：根据设计流量预留20%余量；
   • 输出信号：工业控制选4-20mA，远传监测选RS485；
   • 防护等级：户外选IP67，防爆场景选Ex d IIB T4。

（三）安装实施与验收

1. 安装步骤
   • 步骤1：清理管道，确保无焊渣、杂质；
   • 步骤2：垂直安装于水平管道（气体）或水平安装于垂直管道（液体）；
   • 步骤3：固定流量计，连接电气线路并接地；
   • 案例：某药厂因未清理管道，流量计运行1个月后因杂质堵塞报废。
2. 调试与验收
   • 空载校准：输入管道参数，验证零点稳定性；
   • 实流校准：用标准流量计（如标准表法）对比，误差需控制在±2%以内；
   • 案例：某热力公司通过实流校准，将流量计误差从±3%降至±0.5%。

四、氮气流量计的安装规范与常见问题

（一）安装位置选择

1. 避开干扰源
   • 远离泵、阀门等振动源（距离＞5D）；
   • 避免安装在管道弯头、三通等流场紊乱区域。
2. 环境适应性
   • 户外安装需配置防晒罩，防爆场景需符合Ex d IIB T4标准；
   • 案例：某石油钻井平台因未选防爆型号，流量计在爆炸环境中损坏。

（二）管道准备要求

1. 直管段加工
   • 上游直管段需打磨光滑，避免焊缝、毛刺影响流场；
   • 下游直管段可安装整流器（如蜂窝状整流板）。
2. 介质状态控制
   • 气体需干燥（露点＜-40℃），避免水分导致传感器故障；
   • 配置过滤装置，确保氮气纯度。

（三）电气连接规范

1. 信号线敷设
   • 使用屏蔽双绞线，远离动力电缆（距离＞30cm）；
   • 屏蔽层单端接地，避免接地环路干扰。
2. 电源配置
   • 选用线性电源或UPS，避免开关电源纹波干扰；
   • 案例：某化工厂因电源波动，流量计信号频繁跳变，后改用UPS解决。

五、维护与故障处理

（一）典型故障与解决方案

（二）日常维护要点

1. 传感器保养
   • 每月用干燥空气吹扫传感器表面，避免水分或灰尘附着；
   • 每季度清理过滤装置，确保无杂质堵塞。
2. 系统检查
   • 每日确认数据采集模块时间同步，避免数据错位；
   • 每周校验传感器与数据采集模块的通信状态，确保数据实时上传。

六、总结与行业建议

氮气流量计选型需构建"流量-介质-环境"三维评估体系：

1. 流量与介质：根据氮气纯度、温度及工艺需求确定量程与耐压等级，预留20%余量；
2. 环境适应性：评估安装环境振动等级、温度范围及防护需求，优化设备选型；
3. 智能集成：配置远程监控与数据分析功能，实现流量数据与工艺控制的联动。

随着智能传感技术发展，氮气流量计正从单一流量测量向系统能效优化演进。建议行业加强以下技术研发：

• 基于物联网的自动校准与故障诊断系统；
• 结合AI算法的氮气流量-压力关联分析模型；
• 与数字孪生技术融合的三维管道流场可视化平台。
