出水流量控制技术解析：方法、设备与全流程管理

• 2025-07-10
• 字号 ^{+ -}

在市政供水、工业生产、农业灌溉及建筑给排水领域，出水流量控制是保障系统稳定运行、实现水资源高效利用的核心环节。精准的流量控制不仅能避免水资源浪费，还能延长设备寿命、降低运维成本。本文系统阐述出水流量控制的技术原理、实施方法及行业适配方案，为工程技术人员提供实用指导。

一、流量控制的核心原理与技术分类

（一）阀门调节法

1. 手动阀门控制
   • 通过旋转阀杆改变流道截面积，实现流量粗调；
   • 优势：成本低，适用于非自动化场景（如小区二次供水）。
2. 电动调节阀控制
   • 配套电动执行器，通过4-20mA信号或Modbus协议实现远程控制；
   • 优势：调节精度高（±1%FS），适用于需要频繁调整的场景（如化工反应釜进料）。

（二）变频调速法

1. 水泵变频控制
   • 通过改变水泵电机频率，调整泵出口流量，公式 Q∝n（Q 为流量，n 为转速）；
   • 优势：节能效果显著（可降低能耗30%-50%），适用于恒压供水场景。
2. 多泵并联控制
   • 根据流量需求自动启停水泵，配合变频器实现阶梯式流量调节；
   • 案例：某酒店通过多泵并联控制，将夜间低流量时的能耗从额定功率的80%降至30%。

（三）智能算法控制

1. PID闭环控制
   • 通过比例-积分-微分算法，消除流量波动，响应时间＜1s；
   • 应用场景：精密制造（如半导体清洗）需流量稳定在±0.5L/min。
2. AI预测控制
   • 基于历史数据与实时传感器信号，预测流量需求并提前调整；
   • 案例：某农业灌溉系统通过AI算法，将作物需水量预测误差从±15%降至±5%。

二、流量控制的设备与系统组成

（一）核心设备

1. 流量传感器

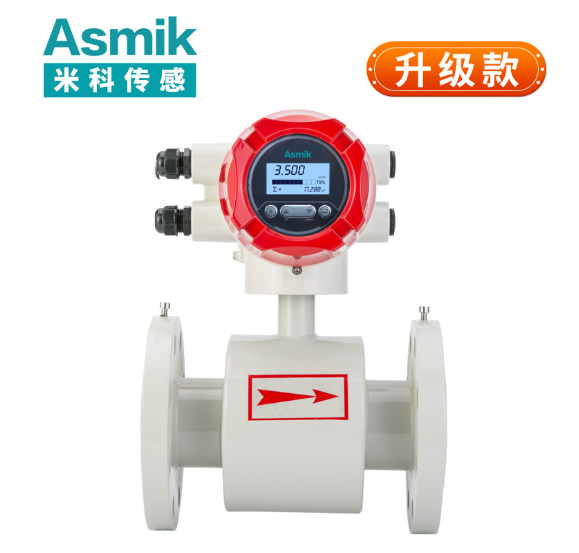

   • 类型选择：电磁流量计（导电液体）、超声波流量计（非导电液体）、涡街流量计（气体/蒸汽）；
   • 参数：量程覆盖0.1L/min至10000m³/h，精度等级0.5-2.5级。
2. 执行机构
   • 类型选择：电动调节阀（液体）、气动调节阀（气体）、变频器（水泵）；
   • 参数：调节精度±1%FS，响应时间＜500ms。
3. 控制器
   • 功能：接收流量信号，输出控制指令，支持4-20mA、RS485或以太网通信；
   • 配置：工业级PLC（可编程逻辑控制器）或DCS（分布式控制系统）。

（二）辅助设备

1. 校准装置
   • 标准源：标准流量计（如活塞式流量标准装置），用于传感器校准；
   • 辅助工具：压力表（0-1MPa）、温度传感器（-50℃至200℃）。
2. 安全防护
   • 过载保护：执行机构配置机械限位或电子限位功能；
   • 防爆设计：化工场景需符合Ex d IIB T4防爆标准。

三、流量控制的实施流程

（一）系统设计与设备选型

1. 流量需求分析
   • 明确最大流量、最小流量、调节精度等参数；
   • 示例：某小区供水系统设计流量50m³/h，调节精度±5%。
2. 设备匹配原则
   • 传感器量程需覆盖实际流量的1.2-1.5倍；
   • 执行机构调节范围需与传感器量程匹配；
   • 案例：某化工厂因选用量程过小的调节阀，导致流量超调事故。

（二）安装与调试

1. 传感器安装
   • 电磁流量计：垂直安装，避免气泡聚集，上游直管段≥5D（D为管径）；
   • 超声波流量计：绑定于管道外壁，避开焊缝与法兰。
2. 执行机构安装
   • 电动调节阀：水平安装，阀杆垂直，避免侧向力；
   • 变频器：安装于通风良好的柜体内，避免高温环境。
3. 系统调试
   • 步骤：
     • 手动操作执行机构，确认开度与流量呈线性关系；
     • 切换至自动模式，输入目标流量，观察系统响应；
     • 调整PID参数（如P=1.2，I=0.5，D=0.1），消除超调与震荡。

（三）日常维护

1. 传感器保养
   • 电磁流量计：每季度清理电极污垢，校准零点；
   • 超声波流量计：每月检查耦合剂状态，补充或更换。
2. 执行机构保养
   • 电动调节阀：每半年润滑阀杆，检查密封性；
   • 变频器：每年清理散热风扇灰尘，检查电容老化情况。

四、行业应用场景与实施案例

（一）市政恒压供水系统

1. 需求特点
   • 维持管网压力稳定，适应昼夜用水量波动；
   • 需节能运行，降低泵组能耗。
2. 实施方案
   • 选用压力传感器（量程0-1MPa，精度±0.1%FS）与变频器联动；
   • 配置多泵并联系统，根据压力信号自动启停水泵；
   • 效果：管网压力波动范围从±20kPa降至±5kPa，年节省电费40%。

案例：某城市供水公司通过恒压供水改造，将泵组运行效率从70%提升至90%，年减少碳排放200吨。

（二）化工反应釜进料控制

1. 需求特点
   • 精确控制反应物进料流量，保障化学反应稳定性；
   • 需耐腐蚀设计，适应酸碱溶液环境。
2. 实施方案
   • 选用电磁流量计（衬里材料PTFE）与电动调节阀（316L不锈钢阀体）；
   • 配置PID控制器，设定进料流量为100L/min，允许偏差±1L/min；
   • 效果：反应釜产物合格率从85%提升至98%，原料浪费减少30%。

案例：某药企通过进料流量精准控制，将单批反应时间从8小时缩短至6小时，年增加产能20%。

（三）农业滴灌系统

1. 需求特点
   • 根据土壤湿度自动调节滴灌流量，避免水资源浪费；
   • 需低成本设计，适应田间恶劣环境。
2. 实施方案
   • 选用超声波流量计（量程0-5L/min，精度±2%FS）与电动球阀；
   • 配置土壤湿度传感器，当湿度＜60%时开启滴灌，流量设定为2L/min；
   • 效果：水资源利用率从60%提升至85%，年节省水费15万元。

案例：某农场通过智能滴灌系统，将作物亩产量从4吨提升至5.5吨，同时减少化肥使用量20%。

五、维护与故障处理

（一）典型故障与解决方案

（二）日常维护要点

1. 传感器检查
   • 每月用万用表检测传感器输出信号，与标准表对比误差；
   • 每季度清理传感器表面污垢，避免信号衰减。
2. 执行机构检查
   • 每半年检查阀杆密封性，更换老化填料；
   • 每年校准执行机构开度与流量的线性关系。

六、总结与行业建议

出水流量控制需构建"精准测量-智能调节-节能优化"三维体系：

1. 测量层面：根据液体性质（导电性、腐蚀性）选择合适流量传感器，确保量程与精度匹配；
2. 调节层面：结合场景需求选择阀门控制、变频调速或智能算法，平衡响应速度与稳定性；
3. 优化层面：集成能源管理系统，通过流量数据优化设备运行策略，降低综合能耗。

随着物联网技术发展，流量控制正从单一设备调节向系统级能效管理演进。建议行业加强以下技术研发：

• 基于边缘计算的实时流量优化算法；
• 结合数字孪生的管网流量模拟与预测系统；
• 适应极端环境（如高温、高盐雾）的新型流量控制设备。
