直流电流测量技术解析：原理、方法与全流程管理

• 2025-07-10
• 字号 ^{+ -}

在工业控制、新能源驱动与科研实验领域，直流电流作为基础电气参数，其精准测量对设备保护、能效优化与故障诊断至关重要。本文系统阐述直流电流测量的技术原理、实施方法及行业适配方案，为工程技术人员提供实用指导。

一、直流电流测量的核心原理与技术分类

（一）电阻分流法（分流器法）

1. 工作原理
   • 通过串联低阻值精密电阻（分流器），测量其两端电压降，公式 I=RV​；
   • 优势：成本低，适用于小电流（＜100A）场景，响应速度快（＜1μs）。
2. 设备选型
   • 工业场景：选用锰铜合金分流器（温度系数＜50ppm/℃），配套四线制测量电路；
   • 实验室场景：选用镀金铜合金分流器，分辨率可达0.1mA。

（二）霍尔效应法

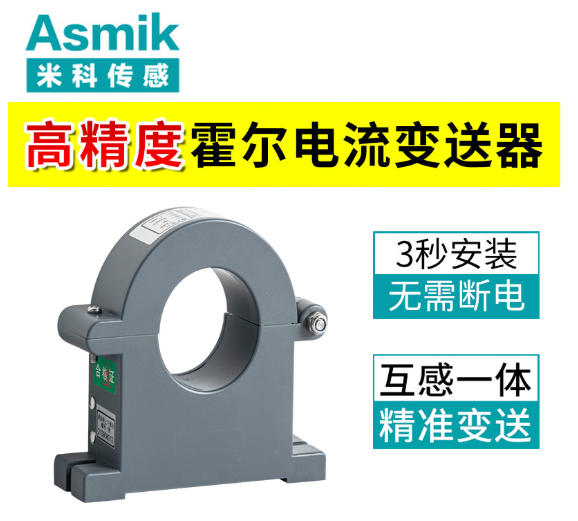

1. 工作原理
   • 利用霍尔元件检测磁场强度，电流通过导体时产生的磁场与电流成正比，公式 VH​=k⋅I⋅B；
   • 优势：隔离检测，适用于大电流（＞100A）场景，抗干扰能力强。
2. 设备配置
   • 电动汽车：选用闭环霍尔电流传感器（量程±200A），适配电池管理系统；
   • 风电场景：选用开环霍尔传感器（量程±500A），耐低温（-40℃）。

（三）磁通门法

1. 工作原理
   • 通过检测电流产生磁场的饱和效应，实现高精度测量（精度±0.1%FS）；
   • 优势：分辨率高（＜1mA），适用于微电流检测（如电机漏电流）。
2. 应用限制
   • 成本较高，需配套专用信号处理电路，适用于科研或高精度工业场景。

二、直流电流测量的设备与系统组成

（一）核心设备

1. 电流传感器
   • 类型选择：分流器（经济型）、霍尔传感器（隔离型）、磁通门传感器（高精度型）；
   • 参数：量程覆盖1mA-5000A，精度等级0.1-1.0级。
2. 数据采集模块
   • 功能：将传感器信号转换为数字信号，支持4-20mA、RS485或CAN总线通信；
   • 参数：采样率≥1kSPS，分辨率≥12bit，存储容量≥1GB。
3. 监控系统
   • 功能：实时显示电流曲线，设置报警阈值，存储历史数据；
   • 配置：工业级触摸屏（防护等级IP65）或云平台（支持远程访问）。

（二）辅助设备

1. 校准装置
   • 标准源：高精度直流电流源（精度±0.05%FS），用于传感器校准；
   • 辅助工具：绝缘电阻测试仪（≥500V）、万用表（六位半精度）。
2. 安全防护
   • 绝缘材料：环氧树脂或聚酰亚胺薄膜，耐压等级≥1000V；
   • 接地系统：传感器与设备外壳需可靠接地（接地电阻＜1Ω）。

三、直流电流测量的实施流程

（一）传感器安装与校准

1. 安装位置
   • 主回路：串联于电机电源线中，靠近电池或电源端；
   • 分支回路：并联于电机绕组，监测局部电流（如相电流）。
2. 安装方式
   • 穿孔式：霍尔传感器需垂直穿过载流导体，保持间距≥5mm；
   • 夹持式：分流器需固定于绝缘底座，避免机械振动。
3. 系统校准
   • 步骤：
     • 输入零电流，调整采集模块零点；
     • 输入满量程电流（如100A），调整量程系数；
     • 校准误差需控制在±0.5%FS以内。

（二）数据采集与监控

1. 参数设置
   • 采样间隔：根据需求设置（如工业控制设为1ms，能效分析设为1s）；
   • 报警阈值：设置电流上下限（如电机额定电流的80%-120%），超限时触发声光报警或断电保护。
2. 远程监控
   • 配置：数据采集模块通过以太网或4G模块接入云平台；
   • 功能：实时查看电流曲线、下载历史数据、设置报警参数。

（三）日常维护

1. 传感器保养
   • 清洁：每24小时用干燥压缩空气吹扫传感器表面，避免灰尘堆积；
   • 检查：每季度用绝缘电阻测试仪检测传感器绝缘性能（≥100MΩ）。
2. 系统检查
   • 每日：确认数据采集模块时间同步，避免数据错位；
   • 每周：校验云平台与本地存储数据一致性，误差需控制在±0.2%以内。

四、行业应用场景与实施案例

（一）工业自动化生产线

1. 需求特点
   • 监测电机运行电流，防止过载烧毁；
   • 需实时反馈至PLC，实现闭环控制。
2. 实施方案
   • 选用霍尔电流传感器，配套工业数据采集模块；
   • PLC设置采样间隔1ms，报警阈值电机额定电流的110%；
   • 联动控制变频器，电流超限时自动降频运行。

案例：某汽车零部件厂通过实时电流监控，将电机过载故障率从每月5次降至0次，年减少设备维修费用20万元。

（二）电动汽车电池管理

1. 需求特点
   • 监测电机电流，计算电池SOC（剩余电量）；
   • 需高精度（±0.5%FS），适应车载振动环境。
2. 实施方案
   • 选用闭环霍尔传感器，配套抗震型数据采集模块；
   • BMS（电池管理系统）设置采样间隔10ms，报警阈值电池最大放电电流的90%；
   • 通过电流积分法计算SOC，误差＜5%。

案例：某电动汽车企业通过精准电流检测，将电池续航里程估算误差从15%降至5%，用户满意度提升30%。

（三）风电齿轮箱润滑系统

1. 需求特点
   • 监测润滑泵电机电流，诊断油路堵塞或泄漏；
   • 需长期储存历史数据（＞5年），适应低温环境（-30℃）。
2. 实施方案
   • 选用磁通门电流传感器，配套防爆型数据记录仪；
   • 云平台设置采样间隔1s，报警阈值电机额定电流的70%-130%；
   • 通过电流趋势分析，将油路故障发现时间从48小时缩短至2小时。

案例：某风电场通过历史电流数据分析，识别出某齿轮箱润滑泵电流异常升高，最终定位并修复一处油管堵塞点，年减少设备停机损失50万元。

五、维护与故障处理

（一）日常维护

1. 传感器保养
   • 分流器：每6个月用砂纸打磨接触面，避免氧化导致接触电阻增大；
   • 霍尔传感器：每季度检查输出信号线屏蔽层是否完好，避免电磁干扰。
2. 系统检查
   • 每日：检查数据采集模块散热口是否堵塞，避免过热导致采样误差；
   • 每周：校验电流传感器与数据采集模块的通信状态，确保数据实时上传。

（二）典型故障与解决方案

六、总结与行业建议

直流电流测量需构建"精准采集-实时监控-智能分析"三维体系：

1. 采集层面：根据场景需求选择分流器、霍尔或磁通门传感器，确保安装规范与校准精度；
2. 监控层面：配置高采样率数据采集模块与远程云平台，实现本地+远程双备份；
3. 分析层面：集成AI算法，实现电流趋势预测与异常预警。

随着工业互联网发展，直流电流检测正从单一参数监测向能源管理终端演进。建议行业加强以下技术研发：

• 基于物联网的自动校准与故障诊断系统；
• 结合机器学习的电机负载预测与能效优化模型；
• 与数字孪生技术融合的三维电机电流场可视化系统。
