热量表选用方法与实施指南
- 字号 + -
热量表是用于测量流体（如水、蒸汽、导热油）传输热量的核心仪表，广泛应用于集中供热、工业换热及能源管理领域。其选用需综合考虑测量介质、温度压力范围、精度需求及安装环境等因素，选型不当可能导致测量误差超标、设备损坏或维护成本激增。本文从热量表原理与分类、核心选用原则、特殊场景适配、安装维护规范及长期成本考量出发，系统梳理热量表的选用方法，为工程与采购人员提供实用参考。
一、热量表的基本原理与分类
热量表通过测量流体流量、温度差及热力学参数计算热量，其核心原理可分为机械式、超声波式及电磁式三类：
- 机械式热量表：通过叶轮或涡轮受流体驱动旋转，测量流量，配合温度传感器计算热量，适用于低粘度清洁液体。

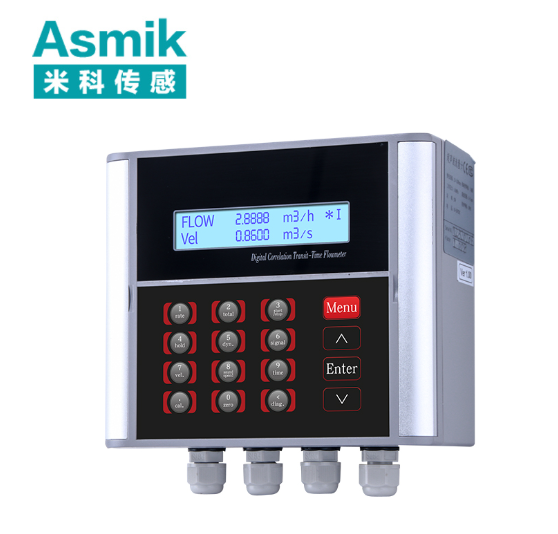

- 超声波热量表：利用超声波在流体中的传播时间差测量流量，无运动部件，适用于高粘度或含少量颗粒的液体。
- 电磁式热量表：基于法拉第电磁感应原理测量导电液体流量，配合温度传感器计算热量，适用于电导率＞5μS/cm的液体。
二、热量表选用的核心考量因素
选用热量表需平衡测量需求、环境适应性及成本效益，以下为关键考量因素：
1. 测量介质适配性
- 液体类型：
- 清洁液体（如自来水、热水）：优先选用机械式或超声波式热量表。
- 含颗粒液体（如循环水、污水）：需选用超声波式或电磁式热量表，避免叶轮卡死。
- 导电液体（如酸碱液、海水）：必须选用电磁式热量表（电导率需＞5μS/cm）。
- 介质温度与压力：
- 低温场景（＜150℃）：普通材质（如铜、不锈钢）即可满足需求。
- 高温场景（＞150℃）：需选用耐高温材质（如316L不锈钢、钛合金），并确认传感器耐温范围（如-40℃~180℃）。
- 高压场景（＞1.6MPa）：需选用加厚壳体（如碳钢法兰）与高压密封结构（如金属O型圈）。
2. 精度与量程匹配
- 精度等级：
- 贸易结算、精密控制场景（如供热计量）：需选用2%精度型号。
- 一般过程监控场景（如冷却水热量监测）：可选用3%精度型号以降低成本。
- 量程范围：
- 流量量程需完全覆盖实际流量波动范围，避免超量程或量程过宽降低精度。例如，管道直径DN50，预期流量范围0-20m³/h，需选用DN50口径（量程0-25m³/h），预留20%余量。
- 温度量程需覆盖被测介质温度范围（如冷水表0-90℃，热水表0-150℃）。
3. 安装方式与环境适应性
- 安装位置：
- 水平管道：优先选用法兰连接或螺纹连接热量表，确保流体方向与箭头一致。
- 垂直管道：需选用专用垂直安装型号，避免重力影响叶轮或超声波信号。
- 防护等级：
- 室内干燥场景：IP65等级足够。
- 户外或潮湿场景（如水池旁）：需选用IP68等级，并配置防水接头。
- 电磁干扰：
- 高噪声环境（如变频器附近）：需选用带屏蔽功能的热量表（如双绞线屏蔽层接地），或配置信号隔离器。
4. 输出信号与通信协议
- 输出信号：
- 仅需现场显示：选用脉冲输出或4-20mA模拟输出型号。
- 需远程监控或集成至能源管理系统：选用RS485、M-Bus或Modbus协议型号。
- 供电方式：
- 固定安装场景：选用220V AC供电型号。
- 移动或无市电场景：选用24V DC供电型号，并配置备用电池（如锂电池供电＞72小时）。
三、特殊场景的选用适配案例
不同应用场景对热量表的功能需求差异显著，以下为典型场景的适配案例：
1. 集中供热场景（小区、写字楼）
- 需求：测量热水热量，口径DN50-DN150，精度2%，需RS485通信与IP68防护。
- 选用方案：DN80口径超声波热量表，316L不锈钢壳体，PTFE衬里，2%精度，RS485输出，IP68防护，价格约2500-4000元。
2. 工业换热场景（化工、冶金）
- 需求：测量导热油热量，口径DN100-DN200，精度1.5%，耐高温250℃，需防爆认证。
- 选用方案：DN150口径电磁式热量表，钛合金壳体，陶瓷衬里，1.5%精度，ATEX防爆认证，耐温250℃，价格约8000-12000元。
3. 食品加工场景（牛奶、饮料）
- 需求：测量卫生级液体热量，口径DN25-DN80，精度2%，需3A卫生认证与CIP清洗兼容。
- 选用方案：DN50口径超声波热量表，316L不锈钢壳体，PFA衬里，2%精度，3A认证，支持CIP清洗，价格约4000-6000元。
4. 矿山场景（矿井热水）
- 需求：测量含颗粒热水热量，口径DN150-DN300，精度2.5%，耐高压3MPa，需耐磨衬里。
- 选用方案：DN200口径超声波热量表，碳钢壳体，陶瓷衬里，2.5%精度，耐压3MPa，价格约3000-5000元。
四、安装与维护规范
规范安装与日常维护是确保热量表长期稳定运行的关键，以下为关键步骤与注意事项：
1. 安装前准备
- 管道清洗：安装前需彻底清洗管道，去除焊渣、铁锈等杂质，避免损坏叶轮或堵塞超声波通道。
- 直管段要求：热量表上游需保留10倍管径、下游5倍管径的直管段（如DN50管道需上游50cm、下游25cm无阀门或弯头）。
2. 安装步骤
- 机械式热量表：将叶轮或涡轮垂直插入管道，确保与管道同心，法兰连接需均匀紧固螺栓。
- 超声波热量表：将传感器探头垂直粘附在管道外壁（如DN50管道需涂抹耦合剂），避免气泡或间隙影响信号。
- 电磁式热量表：将传感器环绕在管道外壁，磁芯需紧贴管道（如截面积≥2.5mm²），避免磁场泄漏。
3. 调试与校准
- 零点校准：管道排空后，调整热量表零点至“0”或最小输出值。
- 量程校准：通过标准流量计（如涡轮流量计）施加已知流量，验证热量表输出是否与理论值一致（如流量10m³/h时，热量表显示误差＜2%）。
4. 日常维护
- 清洁保养：每季度用软布擦拭传感器表面，避免灰尘或水垢影响精度（超声波热量表需重点清洁探头）。
- 功能检查：每月测试脉冲输出或通信功能，确保数据正常上传至能源管理系统。
- 部件更换：叶轮、O型圈等易损件需每年更换，避免因磨损导致流量测量偏差。
五、长期成本与性能平衡
选用热量表时需避免“过度配置”或“配置不足”，通过以下策略平衡性能与成本：
1. 材质寿命与更换成本
- 壳体材质：316L不锈钢壳体寿命10-15年，碳钢壳体寿命5-8年。长期场景优先选用耐腐蚀材质。
- 衬里材料：PTFE衬里寿命5-8年，PFA衬里寿命8-10年，陶瓷衬里寿命10年以上。含颗粒场景需选用耐磨衬里。
2. 校准与维护成本
- 校准频率：高精度场景需每年校准一次（费用约800-2000元/次），通用场景可每2-3年校准一次。
- 维护便利性：选用分体式热量表（传感器与转换器分离）可降低维护难度，避免停机时间过长。
3. 备件与兼容性
- 通用性：优先选用标准法兰尺寸（如GB/T 9119）、通用通信协议（如Modbus RTU），便于后期更换或扩展。
- 备件库存：高频更换部件（如叶轮、O型圈）需提前储备，避免因停产导致维修延误。
六、总结
热量表选用需结合测量介质、温度压力范围、精度需求及安装环境等核心因素，通过系统化评估可筛选适配设备。关键要点包括：
- 明确被测介质特性，确认液体类型、电导率及含颗粒情况，排除不适用原理（如非导电液体禁用电磁式热量表）。
- 匹配口径与量程，预留10%-20%余量，避免超量程或量程过宽降低精度。
- 适配环境参数，选用耐高温、高压、防爆或卫生级材质，确保长期稳定运行。
- 平衡精度与成本，根据场景需求选择1.5%-3%精度，避免为不常用功能支付溢价。
通过规范选用与长期成本考量，热量表可为集中供热、工业换热、食品加工等场景提供可靠的热量测量解决方案，助力能源管理与成本优化。
