蒸汽流量计计算吨数的方法
- 字号 + -
蒸汽流量计是工业生产中用于测量蒸汽用量的核心设备，其数据直接关系到能源计量、成本核算与工艺控制。将蒸汽流量计的测量值转换为吨数，需结合流量、密度、时间等参数，并考虑蒸汽状态（饱和或过热）的影响。本文从计算原理、参数获取、类型差异及实际应用出发，系统梳理蒸汽流量计计算吨数的具体方法，为工程技术人员提供实用参考。
一、蒸汽流量计的类型与测量原理
蒸汽流量计通过不同物理原理测量蒸汽的体积或质量流量，常见类型与适用场景如下：
- 差压式流量计：基于伯努利方程，通过测量流体流经节流件（如孔板、喷嘴）时产生的差压，推算体积流量。适用于高温高压蒸汽场景（如锅炉出口），需配合压力、温度传感器修正密度。

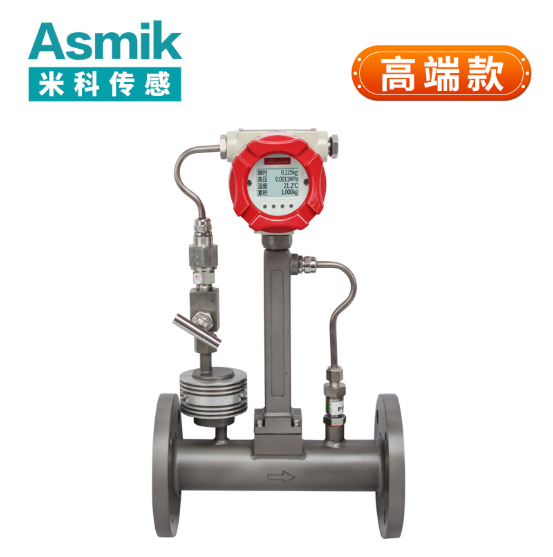

- 涡街流量计：通过检测流体中涡街的脱落频率计算体积流量，频率与流速成正比。适用于中低压蒸汽场景（如车间供汽管道），无需外接电源，但需避免振动干扰。
- 超声波流量计：利用超声波在流体中的传播时间差测量流速，结合管道截面积计算体积流量。适用于大口径管道（如DN100以上），安装简便但成本较高。
- 质量流量计：直接测量流体的质量流量（如科氏力流量计），无需密度修正，精度高但价格昂贵，适用于高精度计量场景（如贸易结算）。
二、蒸汽流量计算的核心参数与获取方式
将流量计测量值转换为吨数，需明确以下参数及其获取方法：
1. 体积流量（Qv）
- 定义：单位时间内流经管道的蒸汽体积（单位：m³/h）。
- 获取方式：
- 差压式流量计：Qv = C·ε·(ΔP/ρ)^0.5·A，其中C为流出系数，ε为可膨胀性系数，ΔP为差压，ρ为蒸汽密度，A为管道截面积。
- 涡街流量计：Qv = K·f，其中K为仪表系数（m³/脉冲），f为涡街频率（Hz）。
- 超声波流量计：Qv = (π·D²/4)·v，其中D为管道内径（m），v为流速（m/s）。
2. 蒸汽密度（ρ）
- 定义：单位体积蒸汽的质量（单位：kg/m³），受压力与温度影响显著。
- 获取方式：
- 饱和蒸汽：密度仅与压力相关，可通过饱和蒸汽表查询（如压力0.7MPa时，密度≈4.16kg/m³）。
- 过热蒸汽：密度需同时考虑压力与温度，可通过公式ρ = P/(Z·R·T)计算，其中P为压力（Pa），Z为压缩因子，R为气体常数（461.5J/(kg·K)），T为热力学温度（K）。
3. 时间（t）
- 定义：蒸汽使用时长（单位：h），需通过流量计的累积功能或外部计时器获取。
三、蒸汽吨数的计算步骤与方法
蒸汽吨数（M）可通过体积流量、密度与时间的乘积计算，具体步骤如下：
1. 瞬时质量流量计算
- 公式：M瞬时 = Qv·ρ（单位：kg/h），其中Qv为瞬时体积流量（m³/h），ρ为瞬时密度（kg/m³）。
- 示例：若涡街流量计测得Qv=500m³/h，饱和蒸汽压力0.7MPa（ρ=4.16kg/m³），则M瞬时=500×4.16=2080kg/h=2.08吨/小时。
2. 累积质量流量计算
- 公式：M累积 = ∫M瞬时·dt = Σ(Qvi·ρi·Δti)（单位：吨），其中Qvi为第i个时间段的体积流量，ρi为对应密度，Δti为时间段长度。
- 实现方式：
- 流量计内置累积功能：通过积分电路自动计算累积流量，输出总吨数（如4-20mA对应0-10000吨）。
- 外部计算：通过PLC或DCS系统采集瞬时流量与密度数据，按时间积分（如每秒计算一次并累加）。
3. 特殊场景修正
- 蒸汽状态变化：若蒸汽从过热变为饱和，需实时更新密度值（如通过压力/温度传感器联动修正）。
- 管道振动干扰：涡街流量计需配置数字滤波器（如滑动平均算法），消除虚假频率信号。
四、不同类型流量计的计算差异与注意事项
不同类型流量计的计算方法存在差异，需结合其特性调整参数：
1. 差压式流量计
- 特点：需同时测量差压（ΔP）、压力（P）、温度（T），通过复杂公式计算体积流量，再结合密度得吨数。
- 注意事项：
- 定期校验节流件尺寸（如孔板孔径），避免磨损导致ΔP测量偏差。
- 温度传感器需插入管道中心（与差压传感器同平面），确保密度修正准确。
2. 涡街流量计
- 特点：直接输出体积流量（如4-20mA对应0-1000m³/h），需外接压力/温度传感器计算密度。
- 注意事项：
- 安装时需保证前后直管段（前10D后5D），避免漩涡干扰。
- 低温场景（如＜-20℃）需选用低温型传感器，防止内部电路失效。
3. 质量流量计
- 特点：直接输出质量流量（如kg/h），无需密度修正，但需定期校准零点与量程。
- 注意事项：
- 安装时需避免管道应力（如通过柔性接头连接），防止科氏力测量偏差。
- 高黏度蒸汽（如含水分）需配置加热装置（如蒸汽伴热），避免介质凝固。
五、实际应用中的误差控制与优化
蒸汽流量计的计算误差可能来自仪表精度、参数获取或环境干扰，需通过以下方法优化：
1. 仪表选型与校准
- 精度匹配：贸易结算场景需选用±0.5% FS精度流量计，过程控制可选用±1% FS精度。
- 校准周期：差压式流量计每6-12个月校准一次，涡街式每1-2年校准一次，质量流量计每3-5年校准一次。
2. 参数实时修正
- 密度修正：通过压力变送器（如0-1.6MPa）与温度传感器（如PT100）实时采集P、T数据，联动计算密度（如通过PLC程序）。
- 流量修正：差压式流量计需根据雷诺数调整流出系数C（如Re＞10⁵时C=0.6），涡街式需根据流速调整仪表系数K（如流速1-10m/s时K=0.01m³/脉冲）。
3. 环境干扰抑制
- 振动干扰：涡街流量计需安装减振支架（如橡胶垫），或选用抗振型传感器（如带数字滤波功能）。
- 电磁干扰：流量计信号线需采用屏蔽电缆（如RVVP 2×1.0mm²），屏蔽层单端接地（接至控制柜）。
六、总结
蒸汽流量计计算吨数的核心在于准确获取体积流量、密度与时间参数，并结合流量计类型选择适配的计算方法。关键步骤包括：
- 明确流量计类型与测量原理，选择对应的体积流量计算公式（如差压式、涡街式、质量流量计）。
- 实时采集压力、温度数据，通过公式或查表法修正蒸汽密度，确保质量流量计算准确。
- 规范仪表选型、安装与校准，控制测量误差（如±1% FS以内），并通过累积功能或外部积分计算总吨数。
通过系统化实施，蒸汽流量计可为能源管理、工艺控制及贸易结算提供可靠数据支撑，助力工业生产的精细化与智能化。
