4-20mA转0-10V信号转换方法

  • 字号 + -

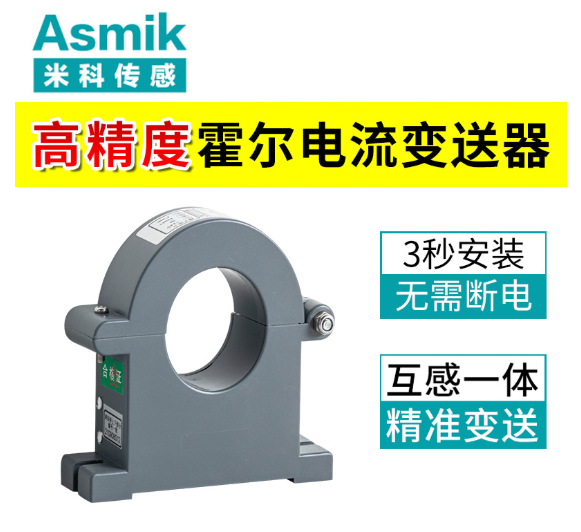

在工业控制与信号处理领域，4-20mA电流信号因其抗干扰能力强、传输距离远的特点被广泛使用，而0-10V电压信号则因易于接入PLC、单片机等设备成为短距离控制的常用标准。将4-20mA信号转换为0-10V电压的核心需求在于实现两种信号类型的兼容，其中霍尔电流变送器凭借其隔离特性与高精度成为关键转换器件。本文从霍尔效应原理、变送器选型、安装调试及特殊场景应用出发，系统梳理基于霍尔电流变送器的转换方案，为工程技术人员提供实用参考。

一、霍尔电流变送器的工作原理与转换逻辑

霍尔电流变送器是一种基于霍尔效应的磁电转换器件，其核心功能是将电流信号转换为比例电压信号，同时实现电气隔离。以下为关键原理与转换逻辑：

  • 霍尔效应基础：当电流I流过导体时，垂直于电流方向的磁场会产生电势差（霍尔电压VH），其大小与电流I、磁场B及霍尔系数RH成正比（VH=RH·I·B）。
  • 电流-电压转换：霍尔变送器通过内置的霍尔元件测量电流产生的磁场，再经放大电路与线性校正电路，将4-20mA电流按比例转换为0-10V电压。例如，4mA对应0V，20mA对应10V，实现线性映射。
  • 电气隔离：变送器内部集成变压器或光电隔离器件，将输入电流信号与输出电压信号电气隔离，避免共模干扰与接地环路问题，提升系统稳定性。

二、霍尔电流变送器的选型核心参数

选择霍尔电流变送器需综合考虑输入输出特性、精度、隔离电压及环境适应性，以下为关键参数解析：

1. 输入输出特性

  • 输入范围：需匹配4-20mA信号，部分变送器支持两线制（需外部供电）或三线制（自带电源）传感器。
  • 输出范围：需设定为0-10V，部分变送器支持可编程输出（如0-5V、0-10V、1-5V），需通过软件或拨码开关调整。
  • 线性度：常见±0.1% FS（高精度）、±0.5% FS（通用型），需匹配系统精度要求（如PLC的AI模块通常要求±0.2% FS）。

2. 隔离与防护性能

  • 隔离电压：工业场景需≥1500V AC（如电机控制与信号采集隔离），避免高压设备对低压控制电路的干扰。
  • 防护等级：户外或潮湿环境（如地下室）需选用IP67或IP68，高腐蚀环境（如化工厂）需配置防爆外壳（Exd IICT6）。

3. 环境适应性

  • 温度范围：变送器需适应-40℃~85℃的工业环境，低温场景需配置加热器，高温场景需选用耐高温材质（如铁氟龙绝缘）。
  • 电源适应性：需支持宽电压输入（如DC12V~36V），避免电压波动导致设备重启。

三、霍尔电流变送器的安装与调试步骤

基于霍尔电流变送器的转换方案需规范安装与调试，以确保信号转换的精度与稳定性：

1. 安装前准备

  • 工具与材料：螺丝刀、剥线钳、万用表（用于测量输入电流与输出电压）、屏蔽电缆（如RVVP 2×1.0mm²）。
  • 安全注意事项：安装前需断开电源，避免短路或触电风险；高电压场景需佩戴绝缘手套与护目镜。

2. 变送器安装

  • 输入端连接：将4-20mA信号线的正极（红色）接入变送器的“I+”端子，负极（蓝色）接入“I-”端子。两线制传感器需将变送器的“+”端接电源正极，“-”端接传感器负极并连接电源负极。
  • 输出端连接：将变送器的“V+”端子接至PLC或数据采集卡的“AI+”端，“V-”端子接“AI-”端。需确保输出负载≤变送器最大负载能力（如50mA）。
  • 电源连接：若变送器需外部供电（如DC24V），将电源正极接“V+”端，负极接“V-”端，并配置熔断器（如0.5A）防止过流。

3. 调试与校准

  • 初始校准：通过标准电流源（如4mA、12mA、20mA）输入信号，用万用表测量输出电压是否为0V、5V、10V。若偏差超过±0.1V，需调整变送器内部的零点与量程电位器（部分变送器支持软件校准）。
  • 线性度验证：输入5mA、10mA、15mA电流，测量输出电压是否为1.25V、2.5V、3.75V，确保线性误差≤±0.2% FS。
  • 隔离测试：用兆欧表测量输入与输出端的绝缘电阻（应≥100MΩ），确保隔离性能符合要求。

四、特殊场景下的转换方案与注意事项

  1. 长距离传输场景（如＞100米）
    • 问题：导线电阻（如2×1.5mm²铜线电阻≈0.02Ω/m）可能导致电压降，使变送器输入电流偏离4-20mA。
    • 解决方案：
      • 采用四线制传输：两根线传输电流，另外两根线测量电压，消除导线电阻影响。
      • 选用高输入阻抗变送器（如＞1MΩ），减少电流在导线上的压降（V=I·R，R越小V越小）。
  2. 高噪声环境场景（如电机旁、变频器附近）
    • 问题：电磁干扰（EMI）可能导致输出电压波动（如±0.5V误差）。
    • 解决方案：
      • 信号线采用屏蔽双绞线（如RVVP 2×1.0mm²），屏蔽层单端接地（接至变送器外壳）。
      • 变送器电源添加EMI滤波器（如共模电感、X/Y电容），抑制高频噪声。
  3. 低温或高温环境场景（如-40℃~85℃）
    • 问题：电子元件温漂（如运放温漂±2μV/℃）可能导致输出电压偏差。
    • 解决方案：
      • 选用宽温级变送器（如-40℃~85℃），内部采用温度补偿电路（如热敏电阻）。
      • 变送器外壳采用导热材料（如铝合金），并配置温控风扇或加热器，维持内部温度稳定。

五、总结

基于霍尔电流变送器的4-20mA转0-10V转换方案，通过霍尔效应实现电流到电压的线性转换，并结合电气隔离技术提升系统稳定性。关键步骤包括：

  1. 明确输入输出需求与隔离等级，选择适配的变送器型号（如输入4-20mA、输出0-10V、隔离1500V AC）。
  2. 规范安装与调试流程，确保信号连接正确、校准精度达标。
  3. 处理特殊场景干扰，通过四线制传输、屏蔽线缆、温度补偿等技术提升抗干扰能力。

通过系统化实施，霍尔电流变送器可为工业控制、信号处理及实验室测试提供可靠信号兼容，助力系统集成与数据采集的高效运行。
