24V直流电测电流方法与实施指南

一、24V直流电测电流的核心挑战与适配场景

24V直流系统因电压较低，电流测量需重点关注以下特性：

• 量程跨度大：从微安级漏电流到数十安级负载电流，需选择适配量程的测量设备。
• 安全性要求：24V系统虽属低压，但大电流场景（如≥10A）仍需避免接线过热或短路风险。
• 精度需求差异：电池管理系统需高精度（±0.5% FS）监测剩余容量，而一般电路通断检测可接受±5% FS精度。

二、直流电流测量方法与设备类型

测量直流电流的核心原理是欧姆定律（I=V/R），即通过测量导体两端电压降或磁场变化间接推导电流值。常见方法与设备如下：

1. 直接测量法（串联电流表）

通过将电流表串联至被测电路中，直接读取电流值。适用于小电流场景（如≤10A），需注意电流表的量程与内阻。

• 设备类型：
  • 指针式电流表：通过磁电式仪表指针偏转显示电流，量程通常为0-1A或0-5A，精度±2% FS，适用于低精度场景（如电路通断检测）。
  • 数字万用表（DMM）：通过模数转换（ADC）显示电流值，量程可扩展至0-10A（需内置分流器），精度±0.5% FS，支持数据保持与报警功能。

2. 间接测量法（分流器+电压表）

通过在被测电路中串联低阻值分流器，测量其两端电压降（V=IR），再根据欧姆定律计算电流（I=V/R）。适用于大电流场景（如≥10A），需确保分流器功率与精度。

• 设备类型：
  • 锰铜分流器：阻值通常为0.1mΩ-10mΩ，功率范围1W-100W，适用于高精度场景（如电池充放电测试）。
  • 霍巴特合金分流器：阻值稳定性更高（温度系数≤50ppm/℃），适用于宽温环境（如车载系统）。

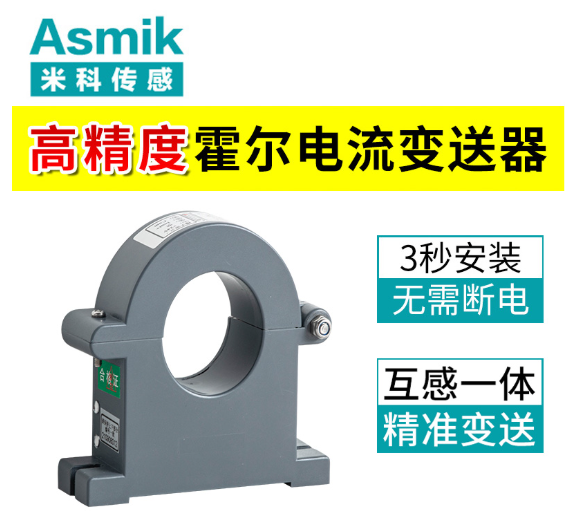

3. 霍尔效应电流传感器

利用霍尔元件检测电流产生的磁场，通过线性关系输出电压或电流信号。适用于非接触式测量或大电流隔离场景（如≥50A），需注意线性度与频率响应。

• 设备类型：
  • 开环式霍尔传感器：通过霍尔元件直接输出电压信号，量程0-50A，精度±1% FS，适用于一般工业场景。
  • 闭环式霍尔传感器：通过反馈线圈补偿磁场，精度±0.5% FS，适用于高精度场景（如新能源电池管理）。

三、测量设备选型核心参数解析

1. 量程与过载能力
   • 量程适配：需覆盖被测电流最大值并预留20%余量。例如，测量24V电机工作电流（额定15A）时，需选用量程0-20A的电流表或分流器。
   • 过载保护：设备需承受短期过载（如启动电流冲击）。指针式电流表通常过载能力为1.5倍量程，数字万用表为2倍量程。
2. 精度与分辨率
   • 精度等级：常见±0.5% FS（高精度）、±1% FS（通用型）、±5% FS（基础型）。电池管理系统需选用±0.5% FS设备，一般电路检测可采用±1% FS产品。
   • 分辨率：需满足最小电流测量需求。例如，监测微安级漏电流时需分辨率0.1μA，一般场景1mA即可。
3. 接口与信号输出
   • 模拟输出（4-20mA）：抗干扰能力强，适合长距离传输至PLC或DCS系统。
   • 数字输出（RS485、Modbus）：便于集成至智能监测平台，支持远程参数调整与数据记录。
   • 无线传输：LoRa、NB-IoT或ZigBee协议适用于分布式监测场景（如多电池组），降低布线成本。
4. 安全性与防护等级
   • 绝缘要求：测量≥10A电流时需确保设备绝缘电压≥50V，避免触电风险。
   • 防护等级：户外或潮湿环境需选用IP65或IP67设备，高尘环境需配置防尘结构（如密封外壳）。

四、测量系统安装与操作规范

1. 直接测量法操作步骤
   • 断电接线：关闭被测电路电源，将电流表或数字万用表串联至负载与电源之间。
   • 量程选择：指针式电流表需预先调整量程开关，数字万用表需切换至直流电流档（如10A档）。
   • 通电测量：开启电源，读取电流值。指针式电流表需避免长时间过载（如≥5A），数字万用表需注意最大测量时间（如10秒）。
2. 间接测量法操作步骤
   • 分流器安装：将分流器串联至被测电路，确保接触电阻≤1mΩ（可通过螺栓紧固或焊接实现）。
   • 电压测量：使用数字万用表测量分流器两端电压（如50mV），根据公式I=V/R计算电流（如R=0.001Ω时，I=50mV/0.001Ω=50A）。
   • 精度验证：需定期校准分流器阻值（如每1年一次），避免温度或老化导致阻值变化。
3. 霍尔传感器安装步骤
   • 传感器固定：将霍尔传感器套在或贴近被测导线（需确保导线中心通过传感器孔径），避免外部磁场干扰（如远离电机或变压器）。
   • 信号接线：输出信号线需使用屏蔽电缆（如RVVP 2×0.5mm²），避免与动力电缆并行敷设。
   • 零点校准：通电前需进行零点校准（如无电流时输出应为0V或4mA），确保测量准确性。

五、特殊工况下的测量策略与实战案例

1. 车载24V电池系统电流监测
   • 案例背景：某商用车需监测启动电池充放电电流（0-100A），要求高精度与抗振动。
   • 解决方案：选用闭环式霍尔传感器（量程0-120A，精度±0.5% FS），输出信号4-20mA，防护等级IP67，传感器固定于电池正极电缆，信号接入车载ECU。
2. 太阳能24V控制系统漏电流检测
   • 案例背景：某光伏电站需监测控制器漏电流（μA级），要求高分辨率与低功耗。
   • 解决方案：选用数字万用表（量程0-2A，分辨率0.1μA），通过RS485将数据上传至监控平台，设备安装于控制器输出端，定期自动记录漏电流数据。
3. 工业24V电机过载保护
   • 案例背景：某自动化产线需监测电机电流（0-20A），要求实时报警与断电保护。
   • 解决方案：选用指针式电流表（量程0-25A，精度±1% FS）串联至电机回路，搭配继电器模块（当电流≥18A时触发断电），设备安装于控制柜内，手动校准每季度一次。
4. 分布式24V传感器网络电流管理
   • 案例背景：某智能工厂需监测50个24V传感器供电电流（0-2A），要求无线传输与集中管理。
   • 解决方案：选用开环式霍尔传感器（量程0-5A，精度±1% FS），配置无线HART模块，通过LoRa网关汇总数据至云平台，传感器固定于传感器电源线，每半年校准一次。

六、总结

24V直流电测电流需以测量场景为核心，结合电流范围、精度需求及安全性要求综合选择方法与设备。关键步骤包括：

1. 明确电流范围与精度需求，选择直接测量、间接测量或霍尔传感器方案。
2. 适配量程与过载能力，避免设备损坏或测量失真。
3. 规范安装与操作流程，确保接线可靠性与数据准确性。
4. 定期校准与维护，维持设备长期稳定性与测量精度。

通过系统化实施，可实现24V直流系统电流的精准监测，为设备状态分析、故障预警及能效优化提供可靠数据支撑。
