电厂烟道流量计选型核心指南

一、电厂烟道工况特性与流量计选型挑战

电厂烟道内介质通常为燃烧后的烟气，具有以下特性：

• 高温与温度波动：烟气温度范围宽（100℃~500℃），锅炉启停或负荷变化时温度波动剧烈。
• 高含尘量：未除尘烟气含尘浓度可达数十克/立方米，易在流量计表面沉积，影响测量精度。
• 腐蚀性：烟气中含二氧化硫、氮氧化物及水蒸气，可能形成酸性冷凝液，腐蚀流量计材质。
• 流场不均匀：烟道结构复杂（如弯头、变径），导致流速分布不均，需流量计具备抗干扰能力。

二、流量计类型与烟道场景适配分析

针对烟道的特殊工况，需选择耐高温、抗粉尘、耐腐蚀的流量计类型，常见适配类型如下：

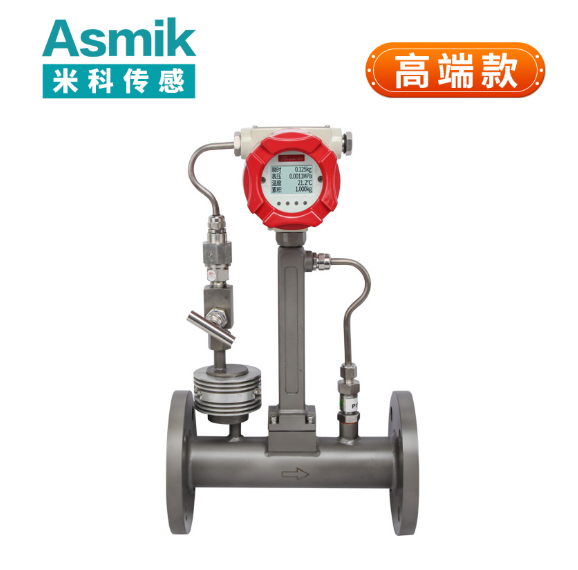

• 差压式流量计（如V锥、孔板）：通过测量流体流经节流件产生的差压计算流量，适用于高温高压场景，但需保证直管段长度。
• 超声波流量计：利用超声波在烟气中的传播时间差测量流速，适用于大口径烟道，但需解决粉尘对信号的干扰。
• 热式质量流量计：通过测量烟气与加热元件的散热速率确定流量，适用于低流速场景（如烟气再循环系统）。
• 皮托管式流量计：基于动压与静压差计算流速，结构简单、成本低，但需定期清理探头积尘。

三、烟道流量计选型核心参数解析

1. 量程与流速范围
   • 量程设计：需覆盖实际流速范围并预留20%-50%余量。例如，锅炉出口烟气流速通常为10-30m/s，推荐选用量程0-40m/s的流量计。
   • 低流速适配：烟气再循环系统流速可能低至2m/s，需选用热式质量流量计或低流速超声波流量计。
2. 耐高温与耐腐蚀性能
   • 材质选择：高温场景（≥300℃）需选用耐高温材质（如哈氏合金C-276、陶瓷），腐蚀性场景（如脱硫后烟气）需配置PTFE或氟橡胶密封。
   • 冷却装置：极端高温场景（如500℃）可配置风冷或水冷套件，确保流量计工作温度≤200℃。
3. 抗粉尘干扰能力
   • 自清洁设计：差压式流量计需配置反吹装置，定期清除节流件积尘；超声波流量计需选用高频探头（如200kHz）以减少粉尘对信号的影响。
   • 流场整流：在烟道内安装整流器，使流速分布均匀，提升差压式或超声波式流量计的测量精度。
4. 精度与长期稳定性
   • 精度等级：常见±1% FS（高精度）、±2% FS（通用型）、±3% FS（基础型）。碳排放监测或能耗核算场景需选用±1% FS流量计，一般过程控制可采用±2% FS产品。
   • 温漂特性：温度变化会影响传感器灵敏度，需选择温漂系数低的流量计（如≤0.05% FS/℃）。
5. 安装与维护便捷性
   • 直管段要求：差压式流量计需上游10倍管径、下游5倍管径的直管段；超声波流量计需避免安装在弯头或阀门附近。
   • 防护等级：户外安装需选用IP67或IP68防护等级流量计，高尘环境需配置防尘结构（如正压防爆柜）。

四、特殊工况下的选型策略与实战案例

1. 高温高尘锅炉出口烟气监测
   • 案例背景：某火电厂需测量锅炉出口烟气流量（温度450℃，含尘浓度50g/m³），要求耐高温与抗粉尘干扰。
   • 选型决策：选用V锥差压式流量计，配置哈氏合金C-276节流件与反吹装置，量程0-50m/s，精度±1% FS，耐温范围-20℃~500℃，通过Exd IICT6防爆认证。
2. 脱硫后低尘腐蚀性烟气监测
   • 案例背景：某环保企业需测量脱硫后烟气流量（温度80℃，含SO₂），要求耐腐蚀与低维护。
   • 选型决策：选用超声波流量计，配置PTFE内衬与高频探头（200kHz），量程0-30m/s，精度±2% FS，防护等级IP68，并配置自动清洗装置。
3. 烟气再循环系统低流速监测
   • 案例背景：某生物质电厂需测量烟气再循环流量（流速2-8m/s，温度150℃），要求高精度与快速响应。
   • 选型决策：选用热式质量流量计，配置316L不锈钢探头与温度补偿算法，量程0-10m/s，精度±1% FS，信号输出4-20mA+HART。
4. 分布式烟道流量监测系统
   • 案例背景：某工业园区需监测多条烟道流量（总节点数20个），要求无线传输与集中管理。
   • 选型决策：选用皮托管式流量计，配置无线HART模块，量程0-40m/s，精度±2% FS，通过LoRa网关汇总数据至云平台，防护等级IP67。

五、安装与维护的注意事项

1. 安装位置与方向
   • 差压式流量计需确保节流件与管道同心，避免倾斜导致测量误差；超声波流量计需将探头对称安装在烟道两侧，避免死区。
   • 热式质量流量计需将探头插入烟道中心，确保流速均匀；皮托管式流量计需将动压孔对准气流方向。
2. 校准与周期性维护
   • 初始安装后需进行实流校准，使用标准流量计（如超声波流量计）验证精度。
   • 每3-6个月进行一次现场校准，高尘场景需缩短至1个月，并定期清理节流件或探头积尘。
3. 故障排查与预防
   • 信号异常：可能由积尘覆盖或材质腐蚀引起，需清理表面并更换耐腐蚀部件。
   • 流量跳变：可能由电磁干扰或传感器老化导致，需增加屏蔽措施并定期更换传感器。

六、总结

电厂烟道流量计选型需以烟气特性为核心，结合量程、精度、耐温耐腐蚀性能及安装维护需求综合匹配。关键步骤包括：

1. 明确烟气温度、含尘量及腐蚀性，选择适配的流量计类型（如差压式、超声波式）。
2. 计算实际流速范围并预留余量，确定精度等级与量程。
3. 适配特殊环境需求：高温场景选耐高温材质，高尘场景选自清洁设计。
4. 整合信号与维护策略：数字输出便于系统集成，定期校准与清理确保测量可靠性。

通过系统化选型，可确保流量计在电厂烟道恶劣工况下稳定、准确地工作，为燃烧效率优化、污染物排放监测及能量回收提供可靠的数据支撑。
