涡街流量计选型手册

  • 字号 + -

在工业过程控制、能源计量及环保监测领域，涡街流量计凭借其结构简单、压损小及适应宽流量范围等优势，成为气体、液体及蒸汽流量监测的常用设备。其选型需综合考虑介质特性、流量范围、环境适应性及信号输出等多维度参数。本文从技术原理出发，系统梳理涡街流量计的选型关键参数，并结合实际案例提供可落地的决策依据。

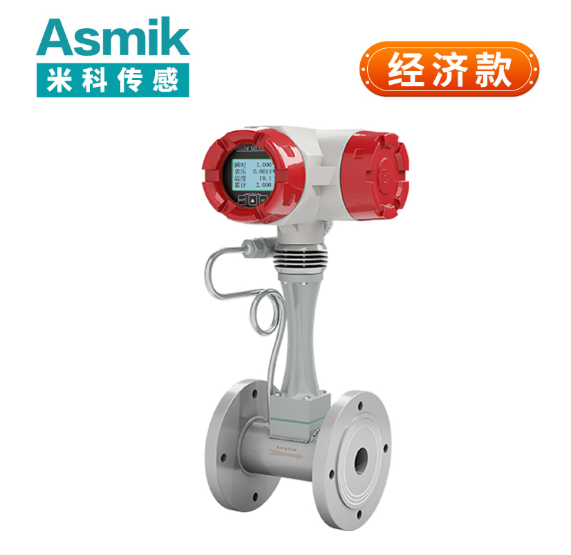

一、涡街流量计技术原理与类型适配

涡街流量计基于卡门涡街效应，通过检测流体中涡街发生体产生的漩涡频率来确定流量，适用于气体、液体及蒸汽等单相流体。常见类型包括标准型、防爆型、高温型及低温型等，其核心原理与适用场景如下：

  • 标准涡街流量计：适用于一般工业流体（如水、空气），需避免介质含大颗粒或高粘度导致涡街脱落。
  • 防爆型涡街流量计：通过Exd IICT6等防爆认证，适用于易燃易爆气体场景（如天然气管道）。
  • 高温型涡街流量计：采用特殊材质（如哈氏合金）及冷却结构，适用于高温蒸汽（如300℃）或热导油场景。
  • 低温型涡街流量计：配置保温层或加热模块，适用于低温流体（如液态二氧化碳）。

二、涡街流量计选型核心参数解析

  1. 介质特性与适应性
    • 流体类型：需明确介质为气体、液体或蒸汽。例如，测量蒸汽时需选用带温度压力补偿的涡街流量计，避免因蒸汽干度变化导致误差。
    • 腐蚀性介质：强酸强碱场景需选用耐腐蚀材质（如哈氏合金C-276、PTFE内衬）。例如，测量浓硫酸管道流量时，涡街发生体材质需为哈氏合金C-276。
    • 杂质含量：若介质含固体颗粒（如矿渣）或纤维，需配置自清洁结构或耐磨涡街发生体（如陶瓷材质）。
  2. 流量范围与量程比
    • 量程设计：流量计量程需覆盖实际流量并预留10%-30%余量。例如，市政供水管道流量设计为500m³/h，推荐选用量程0-600m³/h的涡街流量计。
    • 量程比：优质涡街流量计量程比可达20:1，适用于流量波动较大的场景（如间歇式排水）。
  3. 精度与长期稳定性
    • 精度等级：常见±1% FS（高精度）、±1.5% FS（通用型）、±2% FS（基础型）。贸易结算或能耗监测场景需选用±1% FS涡街流量计，一般过程控制可采用±1.5% FS产品。
    • 温漂特性：温度变化会影响涡街发生体刚度，需选择温漂系数低的流量计（如≤0.05% FS/℃）。
  4. 环境适应性参数
    • 温度范围：介质温度需与材质匹配，普通涡街流量计适用于-40℃~250℃，高温场景（如300℃蒸汽）需配置冷却装置或高温探头（如陶瓷材质）。
    • 压力等级：管道压力需与流量计耐压能力匹配，常压至4.0MPa场景可选标准型号，超高压场景（如10MPa）需选用耐压≥16MPa的涡街流量计。
    • 防护等级：户外安装需选用IP67或IP68防护等级流量计，潮湿环境需配置防潮结构（如正压防爆柜）。
  5. 信号输出与通讯接口
    • 脉冲输出：适用于需要累计流量的场景（如库存管理），但需配合计数器使用。
    • 模拟输出（4-20mA）：抗干扰能力强，适合长距离传输至DCS或PLC系统。
    • 数字输出（HART、Profibus、Foundation Fieldbus）：便于集成至智能工厂系统，支持远程参数调整与诊断。

三、特殊工况下的选型策略与实战案例

  1. 高温蒸汽管道流量监测
    • 案例背景：某电力行业需测量高温蒸汽（300℃，压力1.0MPa）流量，设计流量50t/h，要求耐高温与高精度。
    • 选型决策：选用高温型涡街流量计，配置哈氏合金C-276涡街发生体及陶瓷探头，量程0-60t/h，精度±1% FS，耐温范围-40℃~350℃，通过Exd IICT6防爆认证。
  2. 化工园区腐蚀性气体场景
    • 案例背景：某化工企业需测量氯化氢气体（含少量水分）流量，设计流量2000m³/h，压力0.5MPa，要求耐腐蚀与长期稳定性。
    • 选型决策：选用防爆型涡街流量计，内衬材质为PTFE，涡街发生体材质为钽，量程0-2500m³/h，精度±1.5% FS，防护等级IP67。
  3. 市政供水管道流量监测
    • 案例背景：某水务集团需测量城市供水管道流量（0-800m³/h，含少量悬浮物），要求低维护与高性价比。
    • 选型决策：选用标准涡街流量计，配置316L不锈钢涡街发生体及自清洁结构，量程0-800m³/h，精度±2% FS，信号输出4-20mA+HART。
  4. 分布式天然气管道场景
    • 案例背景：某燃气公司需监测天然气管道流量（0-10000m³/h，10个监测点），要求无线传输与集中管理。
    • 选型决策：选用防爆型涡街流量计，量程0-10000m³/h，配置无线HART模块，通过LoRa网关汇总数据至云平台，防护等级IP68。

四、安装与维护的注意事项

  1. 安装位置与方向
    • 涡街流量计应水平或垂直安装于管道直段，避免安装在阀门、弯头等管件附近，确保上游10倍管径、下游5倍管径的直管段。
    • 气体流量监测需配置整流器以稳定流场，液体流量监测需避免介质中含气体导致误差。
  2. 校准与周期性维护
    • 初始安装后需进行零点与量程校准，使用标准流量计（如容积式流量计）验证精度。
    • 每6-12个月进行一次现场校准，高腐蚀或含颗粒场景需缩短至3个月。
  3. 故障排查与预防
    • 信号异常：可能由涡街发生体污染或线路接触不良引起，需清洗涡街发生体并检查屏蔽线连接。
    • 流量波动：可能由管道振动或流体脉动导致，需配置阻尼装置或增加支架固定。

五、总结

涡街流量计选型需以介质特性为核心，结合流量范围、环境适应性及信号输出需求综合匹配。关键步骤包括：

  1. 明确流体类型与状态，选择适配的材质与结构（如哈氏合金、PTFE内衬）。
  2. 计算实际流量范围并预留余量，确定量程比与精度等级。
  3. 验证环境适应性：高温场景选耐高温型号，腐蚀性场景选钽或PTFE材质。
  4. 整合信号与维护策略：数字输出便于系统集成，定期校准确保测量可靠性。

通过系统化选型，可确保涡街流量计在复杂工况下稳定、准确地工作，为工业过程控制、能源计量及环保监测提供可靠的数据支撑。
