10t/h蒸汽流量计选型中扬程参数的核心作用与决策框架

  • 字号 + -

在蒸汽供热、能源计量及工业过程控制领域，蒸汽流量计的选型需综合考虑流量、压力、温度及管道特性等多维度参数。其中，扬程作为衡量蒸汽输送能力与系统压力需求的关键指标，直接影响流量计的耐压等级、测量稳定性及系统能效。本文以10t/h蒸汽流量计选型为切入点，系统解析扬程参数的定义、计算方法、影响因素及实战选型策略，为工程技术人员提供可落地的决策依据。

一、扬程参数在蒸汽流量计选型中的核心地位

扬程在蒸汽系统中通常指蒸汽能够被输送的高度或压力，其本质是蒸汽在管道中流动时克服阻力所消耗的能量。对于10t/h蒸汽流量计而言，扬程参数需与系统压力损失、管道阻力及流量计耐压等级匹配，以确保测量准确性及设备安全性。

  • 扬程与压力的关系：扬程（H）可通过公式H=ΔP/(ρ·g)计算，其中ΔP为压力损失，ρ为蒸汽密度，g为重力加速度。在蒸汽系统中，扬程常以压力单位（如MPa）表示。
  • 流量计耐压等级：蒸汽流量计的耐压等级需覆盖系统最大工作压力，并预留安全余量。例如，10t/h蒸汽管道若设计压力为1.0MPa，需选用耐压等级≥1.6MPa的流量计。

二、10t/h蒸汽流量计扬程参数的计算方法

  1. 系统压力损失分析
    蒸汽在管道中流动时，压力损失主要包括摩擦损失、局部损失及高程损失。对于10t/h蒸汽系统，需通过水力计算确定总压力损失：
    • 摩擦损失：可通过达西-魏斯巴赫公式计算，需已知管道长度、内径、蒸汽流速及摩擦系数。
    • 局部损失：由阀门、弯头、三通等管件引起，需根据管件类型及数量估算损失系数。
    • 高程损失：蒸汽输送高度每增加10米，约产生0.1MPa的压力损失（需根据蒸汽密度修正）。
  2. 流量计耐压等级确定
    流量计耐压等级需满足以下条件：
    • 最大工作压力：流量计耐压等级≥系统设计压力+压力波动峰值。例如，设计压力1.0MPa的系统，若压力波动峰值可达1.2MPa，需选用耐压等级≥1.6MPa的流量计。
    • 安全余量：通常预留20%-50%的耐压余量，以应对未来系统扩容或意外压力升高。

三、影响扬程参数选择的关键因素

  1. 蒸汽类型与状态
    • 饱和蒸汽：温度与压力一一对应，扬程计算需同时考虑压力损失与蒸汽密度变化。例如，10t/h饱和蒸汽在1.0MPa压力下，密度约为5.0kg/m³，压力损失需根据此密度修正。
    • 过热蒸汽：温度高于饱和温度，密度较低，相同流量下压力损失更小，但需额外考虑过热度对流量计测量的影响。
  2. 管道特性与安装条件
    • 管道材质与粗糙度：碳钢管道粗糙度较高，摩擦损失大于不锈钢管道，需在计算中调整摩擦系数。
    • 管道走向与支路：复杂管道系统（如多分支、变径）需通过三维建模或经验公式估算总压力损失。
    • 流量计安装位置：流量计应安装在直管段充足的位置（上游5-10倍管径，下游2-5倍管径），以减少局部损失对测量的干扰。
  3. 系统能效与经济性
    • 压力损失与能耗：过高的压力损失会增加蒸汽输送能耗，需在选型中平衡测量精度与系统能效。例如，10t/h蒸汽系统若压力损失超过0.2MPa，需考虑优化管道布局或选用低压损流量计。
    • 设备成本与维护周期：高压等级流量计成本更高，需根据系统寿命周期成本（LCC）选择性价比最优方案。

四、10t/h蒸汽流量计扬程参数的实战选型策略

  1. 案例背景
    某化工企业需为10t/h蒸汽管道选型流量计，系统设计压力1.0MPa，管道长度200米，内径150mm，材质为碳钢，含5个弯头、2个阀门，蒸汽类型为饱和蒸汽，温度180℃。

  2. 压力损失计算

    • 摩擦损失：通过达西-魏斯巴赫公式计算，假设摩擦系数λ=0.02，流速v=30m/s，摩擦损失ΔP_friction=λ·(L/D)·(ρ·v²)/2≈0.02·(200/0.15)·(5.0·30²)/2≈12.0kPa。
    • 局部损失：5个弯头（损失系数ξ=0.5/个）与2个阀门（ξ=1.0/个），总损失系数Σξ=5·0.5+2·1.0=4.5，局部损失ΔP_local=Σξ·(ρ·v²)/2≈4.5·(5.0·30²)/2≈10.1kPa。
    • 高程损失：假设蒸汽输送高度10米，高程损失ΔP_elevation=ρ·g·h=5.0·9.81·10≈0.49kPa。
    • 总压力损失：ΔP_total=12.0+10.1+0.49≈22.6kPa≈0.0226MPa。

  3. 流量计耐压等级确定

    • 系统最大工作压力：设计压力1.0MPa，考虑压力波动峰值1.2MPa，需选用耐压等级≥1.6MPa的流量计。
    • 安全余量：预留30%耐压余量，1.6MPa·1.3≈2.08MPa，实际选用耐压等级2.5MPa的流量计。

  4. 流量计类型选择

    • 涡街式流量计：适用于清洁蒸汽，耐压等级可达4.0MPa，但需验证低流量测量能力（10t/h流量下量程比需≥10:1）。
    • 孔板式流量计：耐压等级高（可达10.0MPa），但压力损失较大（约50kPa），需评估对系统能效的影响。
    • 超声波式流量计：非接触式测量，压力损失可忽略，但成本较高，适用于对能效要求严格的场景。

  5. 最终选型决策

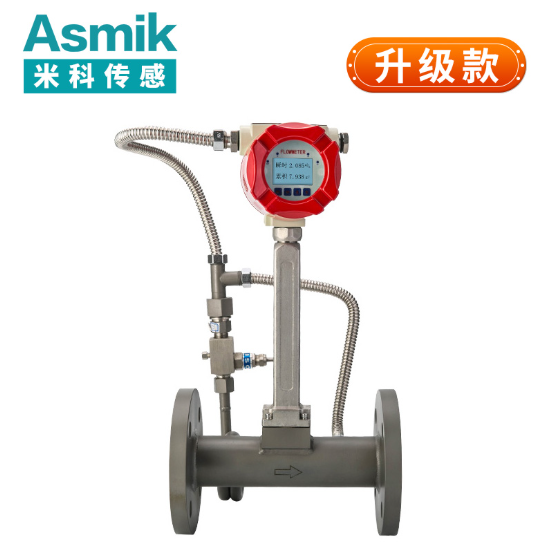

    综合考虑压力损失、耐压等级、成本及维护需求，选用涡街式流量计，耐压等级2.5MPa，量程0-15t/h，精度±1.0% FS，配置温度传感器以补偿饱和蒸汽密度变化。

五、总结

在10t/h蒸汽流量计选型中，扬程参数需通过系统压力损失计算与耐压等级匹配确定。关键步骤包括：

  1. 分析蒸汽类型与状态，明确密度、温度对压力损失的影响。
  2. 计算管道总压力损失，涵盖摩擦、局部及高程损失。
  3. 确定流量计耐压等级，覆盖系统最大工作压力并预留安全余量。
  4. 平衡精度、成本与能效，选择涡街式、孔板式或超声波式流量计。

通过系统化选型，可确保蒸汽流量计在复杂工况下稳定、准确地工作，为蒸汽供热与能源管理提供可靠的数据支撑。
