压力变送器选型参数表

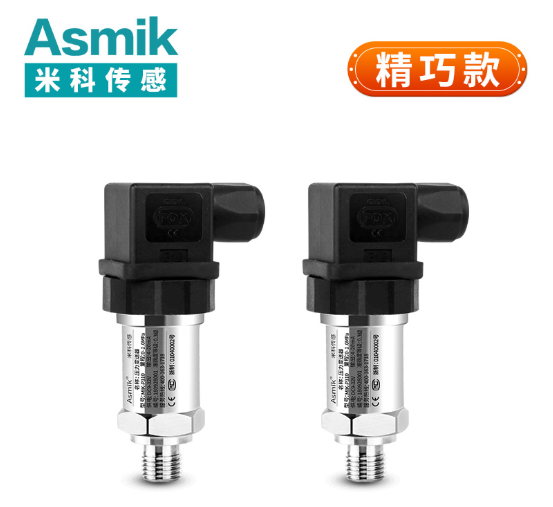

一、压力变送器技术原理与分类

压力变送器基于不同物理效应实现压力测量：电容式通过膜片变形改变电容值，电阻式（如应变片）通过形变改变电阻值，压电式通过晶体压电效应输出电荷信号。其核心结构包括压力传感器、信号调理模块、隔离单元及输出接口。按测量类型分类：

• 表压变送器：测量相对于大气压的压力，适用于大多数工业场景。
• 绝压变送器：测量相对于真空的压力，适用于气密性检测或高真空环境。
• 差压变送器：测量两个压力点的差值，适用于流量计量或液位监测。

二、核心选型参数解析

以下为压力变送器选型的关键参数表，涵盖技术指标、适用场景及选型建议：

参数类别	关键指标	适用场景	选型建议
测量范围	量程（如0-1MPa, 0-10MPa）	覆盖实际压力波动范围，预留20%余量	液体介质选至量程上限的2/3，气体介质选至1/2
精度等级	±0.1%FS（高精度）、±0.5%FS（通用型）	贸易结算、过程控制、一般监测	高精度场景优先验证长期稳定性（年衰减≤0.2%FS）
输出信号	4-20mA（模拟）、RS485（数字）、HART	长距离传输、物联网集成、智能诊断	模拟输出抗干扰强，数字输出便于远程参数调整
材质兼容性	316L不锈钢（通用）、哈氏合金（腐蚀性）	清水、酸碱溶液、有机溶剂	强腐蚀场景选哈氏合金C-276或钛合金
环境适应性	温度（-40℃~120℃）、防护等级（IP65/68）	室内、户外、高温/低温、粉尘/潮湿环境	户外场景选IP68，高温场景选耐温传感器（≥150℃）
特殊功能	防爆认证（Exd/Exia）、自诊断、清洗装置	易燃易爆、含杂质、高维护成本场景	防爆场景选本安型，含颗粒介质选自动反吹装置

三、特殊工况下的选型要点

1. 高温或高压环境
   • 材质升级：传感器膜片选用哈氏合金C-276或钽，配套冷却套管或散热结构。
   • 示例：石油井口高压注水系统（压力10MPa, 温度150℃）需选用绝压变送器，膜片材质为钽，防护等级IP68。
2. 强腐蚀性介质
   • 密封设计：采用双O型圈密封或全焊接结构，防止介质泄漏。
   • 示例：化工企业盐酸储罐压力监测需选用哈氏合金C-276膜片，配套聚四氟乙烯（PTFE）密封圈。
3. 易燃易爆场景
   • 防爆认证：需通过本安防爆（Exia）或隔爆型（Exd）认证，例如天然气管道压力监测。
   • 接地设计：金属外壳需可靠接地，避免静电积累引发安全隐患。
4. 低压力或微压测量
   • 量程下限调整：选用微压变送器，量程下限可拓展至10Pa（常规型为100Pa）。
   • 阻尼设置：通过软件调整信号阻尼时间（如200ms），抑制压力波动干扰。

四、实战案例与选型决策

1. 石油管道压力监测
   • 工况：管道压力6.0MPa，温度80℃，介质为原油，需防爆认证。
   • 选型决策：选用差压变送器，量程0-10MPa，膜片材质为316L不锈钢，IP68防护，输出信号4-20mA，通过Exd IICT6防爆认证。
2. 化工反应釜压力控制
   • 工况：反应釜压力2.5MPa，温度120℃，介质为酸性溶液，含微量悬浮物。
   • 选型决策：选用绝压变送器，量程0-3MPa，膜片材质为哈氏合金C-276，IP67防护，数字输出（RS485协议），配套自动清洗装置。
3. 市政供水管道压力监测
   • 工况：管道压力1.0MPa，温度常温，介质为自来水，需低成本解决方案。
   • 选型决策：选用表压变送器，量程0-1.6MPa，膜片材质为316L不锈钢，IP65防护，模拟输出（4-20mA）。
4. 食品行业蒸汽灭菌压力控制
   • 工况：灭菌釜压力0.3MPa，温度130℃，介质为饱和蒸汽，需卫生型安装。
   • 选型决策：选用绝压变送器，量程0-0.5MPa，膜片材质为316L不锈钢，IP65防护，支持HART协议并符合3A卫生标准。

五、总结

压力变送器选型需以实际工况为核心，通过“参数匹配-环境适配-功能整合”三步法实现精准选型。关键技巧包括：

• 明确压力类型：表压、绝压或差压，避免测量基准错误。
• 优化量程与精度：预留足够余量，高精度场景优先验证长期稳定性。
• 适配特殊环境：高温工况选耐高温材质，腐蚀场景用哈氏合金，防爆需求选认证型号。
• 整合信号与维护：数字输出便于集成，模拟输出抗干扰强，定期校验传感器以维持精度。

通过系统化选型，可确保压力变送器在复杂工况中稳定运行，为工业生产与市政管理提供可靠的压力数据支撑。
