管道式电磁流量计选型指南

  • 字号 + -

在工业流程控制、水资源管理及化工生产中，管道式电磁流量计凭借其高精度、宽量程比及对液体电导率的适应性，成为测量导电液体流量的核心设备。其选型直接关系到测量准确性、系统稳定性及设备寿命。本文从工作原理、核心参数、特殊工况适配及实际案例四个维度展开，结合行业标准与实操数据，为工程技术人员提供系统化的选型框架，助力实现精准流量监测与过程优化。


一、管道式电磁流量计技术原理与分类

管道式电磁流量计基于法拉第电磁感应定律实现流量测量：导电液体在磁场中流动时，切割磁感线产生感应电动势，其大小与流速成正比。核心结构包括传感器（含励磁线圈与电极）和转换器（含信号处理模块）：

E=k⋅B⋅v⋅D
其中，E为感应电动势，k为比例常数，B为磁感应强度，v为液体流速，D为管道直径。
按励磁方式分类：
  • 直流励磁：早期技术，易受电极极化影响，现已少用。
  • 交流励磁：主流技术，采用50Hz或60Hz工频电源，抗干扰能力强。
  • 低频矩形波励磁：结合直流与交流优点，适用于高精度测量。

按结构分类：

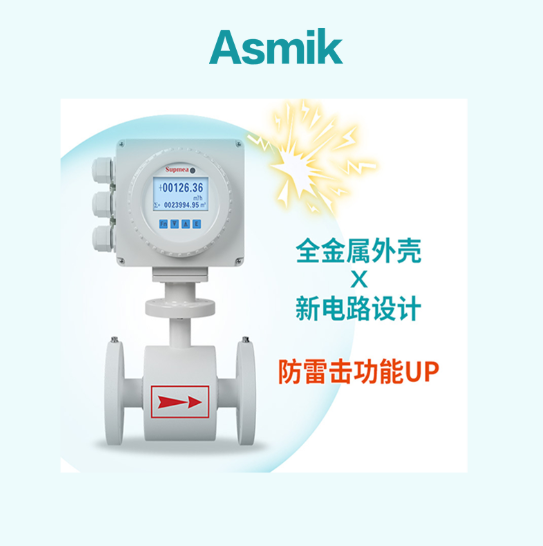

  • 一体型：传感器与转换器集成，安装便捷，适用于常规场景。
  • 分体型：传感器与转换器分离，适用于高温、高压或防爆场景。

二、核心选型参数解析

  1. 口径与管道匹配性
    流量计口径需与管道直径一致，特殊场景可通过缩径或扩径安装，但需验证流速范围。例如，DN100管道流量为200m³/h时，流速为：

v=πD24Q​=3.14×0.124×200​≈2.55m/s
流速需控制在1~10m/s范围内，避免空化或磨损。

  1. 测量范围与量程比
    量程需覆盖实际流量并预留余量，典型量程比为10:1至100:1。例如，化工反应釜进料流量波动于50~500m³/h时，推荐选用量程为0~600m³/h的流量计。

  2. 精度等级与长期稳定性
    精度等级常见±0.2%FS（高精度）、±0.5%FS（通用型）、±1.0%FS（低成本型）。长期稳定性指设备在长期使用中保持精度的能力，优质流量计的年精度变化应≤0.1%FS。

  3. 衬里材料与电极材料

    • 衬里材料：橡胶（耐一般腐蚀）、聚四氟乙烯（PTFE，耐强酸强碱）、聚氨酯（耐磨）等，需匹配液体化学性质。
    • 电极材料：316L不锈钢（通用）、哈氏合金（耐氯离子）、钛（耐海水）等，需避免极化与腐蚀。

  4. 环境适应性

    • 温度范围：常规型（-20℃~85℃）适用于室内场景，宽温型（-40℃~150℃）专为高温工艺设计。
    • 防护等级：IP65为标准配置，露天或粉尘环境需提升至IP68。
    • 防爆认证：易燃易爆场景需选用本安防爆（Exia）或隔爆型（Exd）设备。

  5. 输出信号与通讯接口

    • 模拟输出（4-20mA）：抗干扰能力强，适合长距离传输至PLC或控制器。
    • 数字输出（RS485/Modbus）：便于集成至物联网平台或上位机系统，支持远程监控与参数调整。
    • 脉冲输出：适用于累计流量计量，如贸易结算场景。

三、特殊工况下的选型要点

  1. 高腐蚀性液体
    • 衬里材料：PTFE或PFA衬里，适用于浓硫酸、盐酸等强腐蚀性介质。
    • 电极材料：哈氏合金C-276或钽电极，避免氯离子或高温引起的腐蚀。
  2. 含有固体颗粒或纤维的液体
    • 衬里材料：聚氨酯衬里，耐磨性能优异，适用于矿浆、纸浆等含颗粒介质。
    • 电极设计：采用刮刀式电极或超声波清洗装置，避免固体附着影响测量。
  3. 低电导率液体
    • 电导率要求：液体电导率需≥5μS/cm，否则需加装电导率补偿装置。
    • 励磁方式：选用低频矩形波励磁技术，提升低电导率下的信号稳定性。
  4. 高温或高压场景
    • 耐温设计：高温液体（>150℃）需选用陶瓷传感器或冷却套管，例如PTFE衬里可支持到180℃。
    • 耐压等级：高压场景（>10MPa）需验证流量计耐压性能，分体型结构可支持到40MPa。

四、实际应用案例与选型示例

  1. 化工行业硫酸流量计量
    • 介质：98%浓硫酸，温度80℃，电导率约100μS/cm
    • 需求：流量精度±0.2%FS，耐腐蚀设计，支持HART协议
    • 选型结果：分体型电磁流量计，口径DN150，PTFE衬里，哈氏合金C-276电极，IP67防护，数字输出（HART协议）。
  2. 市政污水处理厂进水流量监测
    • 介质：生活污水，电导率约800μS/cm，含少量悬浮物
    • 需求：低成本，高可靠性，模拟输出（4-20mA）
    • 选型结果：一体型电磁流量计，口径DN300，橡胶衬里，316L不锈钢电极，IP65防护，模拟输出（4-20mA）。
  3. 食品行业牛奶流量控制
    • 介质：牛奶，电导率约4mS/cm，温度4℃，无菌要求
    • 需求：卫生型安装，低流速精度±0.5%FS，易清洗设计
    • 选型结果：卫生型电磁流量计，口径DN50，PFA衬里，钛电极，IP68防护，数字输出（RS485协议）。
  4. 电力行业冷却水循环监测
    • 介质：除盐水，电导率约1μS/cm，温度30℃，压力0.6MPa
    • 需求：低电导率补偿，高精度，长距离传输
    • 选型结果：低频矩形波励磁电磁流量计，口径DN200，PTFE衬里，哈氏合金B-2电极，IP68防护，脉冲输出（1000脉冲/m³）。

五、总结

管道式电磁流量计选型需以实际工况为核心，系统评估口径、测量范围、精度、衬里与电极材料、环境适应性及信号接口等参数。通过明确需求、匹配流量计类型、验证可靠性三步流程，可实现测量准确性与系统集成效率的最佳平衡。选型过程中需特别注意腐蚀性介质对衬里与电极材料的要求、低电导率液体的信号补偿技术，以及信号类型与控制系统的兼容性，确保流量计在复杂环境中稳定运行，为工业生产与流程控制提供可靠的流量计量解决方案。
