气体流量计选型指南

  • 字号 + -

气体流量计作为工业过程控制与能源管理中的核心设备，其选型直接影响流量测量的准确性、系统稳定性及运行成本。涡街流量计凭借其结构简单、量程比宽、耐压能力强的特点，在蒸汽、压缩空气、天然气等气体流量测量中广泛应用。本文从工作原理、核心参数、选型要点及应用场景四个维度展开，结合实际工况需求，为工程技术人员提供系统化的选型框架。

一、涡街流量计技术原理与特性

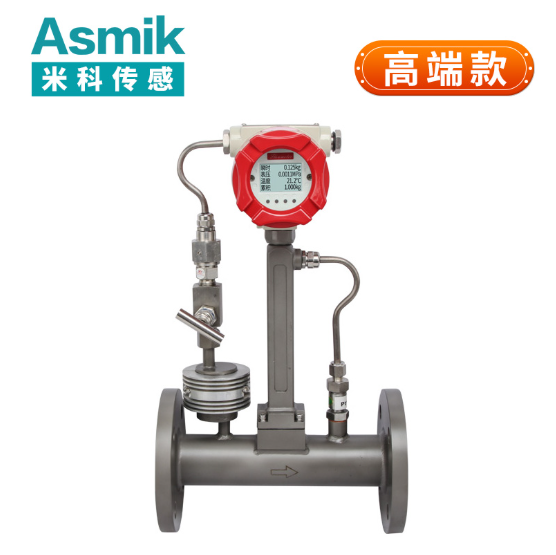

涡街流量计基于卡门涡街效应实现流量测量，其核心结构由漩涡发生体、压电传感器、信号处理电路及外壳组成。当气体流经漩涡发生体时，会在其后侧交替产生两列非对称漩涡，漩涡的分离频率与流速成正比。压电传感器检测漩涡引起的压力脉动，信号处理电路将频率信号转换为标准电信号输出：
f=dSr⋅v​
其中，f为漩涡频率，Sr为斯特劳哈尔数（与漩涡发生体形状相关），v为气体流速，d为漩涡发生体特征宽度。
技术特性方面，涡街流量计量程比可达10:1至20:1，耐压等级覆盖0.6MPa至32MPa，适用于-40℃~300℃的气体测量。其无机械运动部件，压损小，但易受管道振动影响，需结合实际工况优化安装。

二、核心参数解析

  1. 量程与量程比
    量程需覆盖实际气体流量范围并预留安全裕度。例如，监测1000m³/h的压缩空气管道时，推荐选用量程为0-1500m³/h的传感器，并预留30%余量以应对流量波动。量程比越大，设备适应性越强，但需权衡精度与成本。

  2. 精度等级与重复性
    精度等级反映涡街流量计的测量误差，常见等级包括±0.5%FS、±1.0%FS、±1.5%FS。高精度传感器（如±0.5%FS）适用于贸易结算或实验分析，而一般过程控制可采用±1.0%FS产品以降低成本。重复性指同一工况下多次测量的结果一致性，优质涡街流量计的重复性误差应≤0.2%FS。

  3. 介质兼容性

    • 气体类型：适用于清洁气体（如空气、氮气、天然气），含液滴或粉尘的气体需配备过滤器或加热装置。
    • 温度与压力：高温气体（如蒸汽）需选用耐高温材料（如哈氏合金C-276），高压气体（如压缩空气）需验证传感器耐压等级。
    • 腐蚀性气体：膜片材质需选用316L不锈钢或聚四氟乙烯（PTFE），确保长期耐腐蚀。

  4. 环境适应性

    • 温度范围：常规型（-20℃~85℃）适用于室内场景，宽温型（-40℃~300℃）专为高温蒸汽或低温气体设计。
    • 防护等级：IP65为标准配置，露天或粉尘环境需提升至IP68。
    • 抗振动能力：需通过GB/T 17626.2-2018振动测试，确保在管道振动环境中的稳定性。

  5. 输出信号类型
    输出信号类型直接影响系统集成效率：

    • 模拟输出（4-20mA）：抗干扰能力强，适合长距离传输至PLC或控制器。
    • 数字输出（RS485/Modbus）：便于集成至物联网平台或上位机系统，支持远程监控与参数调整。
      选型时需确认信号类型与数据采集设备的兼容性，避免因接口不匹配导致数据丢失或延迟。

  6. 安装与维护需求

    • 直管段要求：上游需10~20倍管径的直管段，下游需5倍管径，以确保流体稳定性。
    • 防振动措施：管道振动超过0.1g时需加装减振支架或选用抗振动型传感器。
    • 维护周期：无机械运动部件，维护需求低，但需定期清理漩涡发生体表面杂质。

三、选型决策流程

  1. 需求分析
    收集被测气体类型（清洁气体/含杂质气体）、流量范围、温度区间、压力等级及安装环境（管道口径、空间限制）等基础数据。例如，化工流程需考虑气体腐蚀性，优先选用哈氏合金材质；市政燃气需关注大口径与长期稳定性，选择宽量程比传感器。

  2. 参数匹配

    • 量程校核：实际最大流量≤传感器量程×80%，预留20%余量。
    • 技术原理选择：清洁气体选用标准型，含杂质气体选用抗堵塞型或配备过滤器。
    • 信号兼容性：模拟信号需确认传输距离，数字信号需验证通信协议一致性。

  3. 环境适应性验证
    查阅长期稳定性指标（如精度年变化≤0.3%FS），并要求供应商提供振动测试（20Hz-1000Hz输出变化≤0.5%FS）与高低温测试报告，确保设备在复杂工况下的可靠性。此外，需确认设备是否具备自诊断功能，以便及时排查故障。

四、典型应用场景

  1. 市政燃气管道计量
    选用量程0-2000m³/h、精度±1.0%FS的涡街流量计，通过RS485接口集成至燃气管理系统，实现天然气消耗的实时监控与漏气预警。直管段要求上游20倍管径、下游5倍管径，确保测量准确性。

  2. 化工流程压缩空气监测
    针对含油雾的压缩空气，选用316L不锈钢材质、配备过滤器的抗堵塞型传感器，量程覆盖实际流量并预留30%余量。设备通过4-20mA信号传输至DCS系统，实现空气消耗的精准管理与能效优化。

  3. 电力行业蒸汽流量测量
    高温蒸汽系统中，选用哈氏合金C-276材质、宽温型（-40℃~300℃）涡街流量计，量程0-5000kg/h，精度±0.5%FS。配合温度压力补偿传感器，通过Modbus协议集成至能源管理系统，辅助优化锅炉运行效率。

  4. 食品加工二氧化碳气体控制
    在碳酸饮料生产中，选用聚四氟乙烯（PTFE）膜片、IP68防护等级的传感器，量程0-1000m³/h，精度±0.5%FS，通过脉冲输出连接至累计流量计，保障气体配比的准确性。

五、总结

涡街流量计选型需以实际工况为核心，系统评估气体流量范围、精度、介质特性、环境适应性及信号接口等参数。通过明确需求、匹配技术原理、验证可靠性三步流程，可实现设备性能与工程成本的最佳平衡。选型过程中需特别注意气体清洁度对漩涡发生体的影响，以及信号类型与系统集成的兼容性，确保涡街流量计在复杂环境中稳定运行，为气体流量测量提供精准、稳定的解决方案。
