超声波液位变送器选型指南

一、工作原理与技术特性

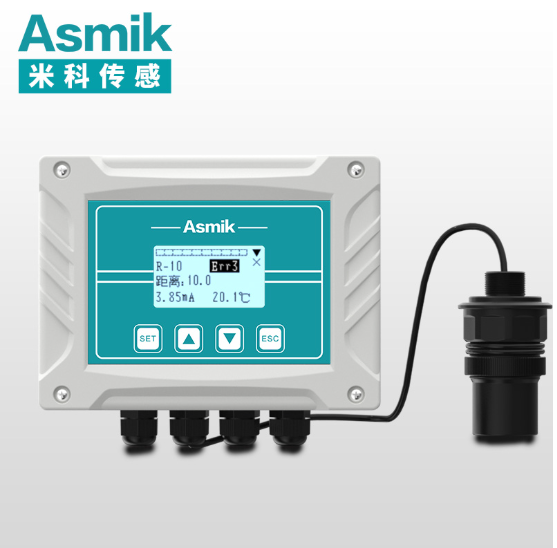

超声波液位变送器基于时间差法或频差法实现液位测量，其核心结构由超声波换能器、控制单元、显示模块及外壳组成。换能器发射脉冲超声波，遇到液面后反射，控制单元通过计算发射与接收的时间差（Δt），结合声速（c）计算液位高度：
H=2c⋅Δt​
技术特性方面，超声波液位变量程覆盖0.2m至30m，精度等级可达0.25%FS（满量程百分比），盲区（最小测量距离）通常为0.2m至0.5m。其非接触式测量适用于腐蚀性、高粘度液体，但易受泡沫、蒸汽、粉尘等环境因素干扰，需结合实际工况优化参数。

二、核心参数解析

1. 量程与盲区
   量程需覆盖实际液位范围并预留安全裕度。例如，监测10m深的化工储罐时，推荐选用量程为0-15m的传感器，并预留30%余量以应对液位突变。盲区指传感器下方无法测量的区域，需确保盲区小于实际最小液位，避免测量死区。

2. 发射频率与精度
   发射频率直接影响测量分辨率与抗干扰能力：

   • 低频（20-40kHz）：穿透性强，适用于泡沫或蒸汽较多的场景，但分辨率较低。
   • 高频（80-200kHz）：分辨率高，适用于清洁液体，但易受表面波动影响。
     精度等级分为0.25%FS、0.5%FS、1.0%FS三档，需结合测量目的选择。高精度传感器（0.25%FS）适用于实验室分析、贸易结算等场景，而一般过程控制可采用0.5%FS产品以降低成本。

3. 环境适应性

   • 温度与湿度：常规型（-20℃~60℃）适用于民用场景，宽温型（-40℃~85℃）专为低温或高温环境设计。
   • 防护等级：IP65为标准配置，露天或粉尘环境需提升至IP68。
   • 抗干扰能力：需通过GB/T 17626.2-2018电磁兼容测试，确保在复杂电磁环境中的稳定性。

4. 输出信号类型
   模拟输出（4-20mA）抗干扰能力强，适合长距离传输；数字输出（RS485/Modbus）便于集成至物联网系统。部分设备支持两线制供电，兼容4-20mA回路，降低布线成本。

5. 介质兼容性

   • 液体表面特性：平静液面（如清水）适用高频传感器，波动液面（如污水）需采用低频传感器或配备波导杆。
   • 腐蚀性介质：传感器外壳与电缆需选用316L不锈钢或聚四氟乙烯（PTFE）材质，确保长期耐腐蚀。

三、选型关键步骤

1. 需求分析
   明确被测介质类型（液体种类、表面特性）、液位范围、温度区间及安装环境（储罐材质、空间限制）。例如，化工储罐需考虑介质腐蚀性与泡沫，优先选用低频传感器与耐腐蚀外壳；市政水处理需关注盲区与安装便捷性，选择高频传感器与两线制供电。

2. 参数匹配

   • 量程校核：实际最大液位≤传感器量程×80%，预留20%余量。
   • 频率选择：根据液面稳定性选择频率，波动液面优先选用低频传感器。
   • 信号兼容性：模拟信号需确认传输距离，数字信号需验证通信协议一致性。

3. 环境适应性验证
   查阅长期稳定性指标（如精度年变化≤0.3%FS），并要求供应商提供振动测试（20Hz-1000Hz输出变化≤0.5%FS）与高低温测试报告，确保设备在复杂工况下的可靠性。此外，需确认设备是否具备自诊断功能，以便及时排查故障。

四、典型应用场景

1. 市政水处理水池液位监控
   选用量程0-5m、精度0.5%FS、频率40kHz的传感器，通过RS485接口集成至水务管理系统，实现水池液位的实时调节与漏水预警。盲区控制在0.3m以内，确保低液位时仍可准确测量。

2. 化工储罐腐蚀性液体监测
   针对强酸强碱介质，选用PTFE外壳与低频20kHz传感器，量程覆盖实际液位并预留30%余量。设备通过4-20mA信号传输至DCS系统，实现液体库存的精准管理与安全控制。

3. 食品加工搅拌罐液位控制
   在乳制品生产中，选用316L不锈钢外壳、高频80kHz传感器，量程0-2m，精度0.25%FS，通过模拟信号输出至PLC系统，实现液位与搅拌速度的闭环控制，避免溢流或空转。

4. 水利工程河道液位监测
   河道液位测量中，选用宽温型（-40℃~85℃）、IP68防护等级传感器，量程0-20m，配合数字信号输出，构建远程液位监测网络，辅助洪水预警与水资源调度。

五、总结

超声波液位变送器选型需结合工作原理、核心参数与实际工况进行综合评估。量程与盲区决定测量有效性，发射频率影响抗干扰能力，环境适应性确保设备在复杂环境中的稳定性。通过系统化的需求分析、参数匹配与可靠性验证，可实现传感器性能与工程成本的最佳平衡，为液位测量提供精准、稳定的解决方案。
