管道流量计选型指南

一、管道流量计技术分类与特性

管道流量计依据测量原理可分为涡街流量计、电磁流量计、超声波流量计及差压式流量计等类型，各类技术特性如下：

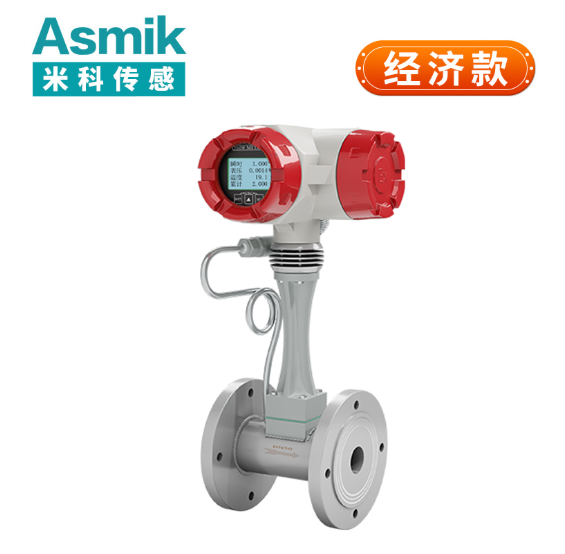

• 涡街流量计：基于卡门涡街效应，适用于气体、蒸汽、低粘度液体测量，量程比10:1至20:1，耐压等级≤32MPa。
• 电磁流量计：基于法拉第电磁感应定律，专用于导电液体（电导率≥5μS/cm），量程比100:1，无机械运动部件，压损小。
• 超声波流量计：利用时差法或多普勒效应，适用于大口径管道与清洁液体，安装便捷，但易受气泡与杂质影响。
• 差压式流量计：通过节流装置产生压差，结合差压变送器计算流量，适用于高温高压蒸汽或气体，需定期校验节流件精度。

二、核心参数解析

1. 流量量程与精度
   量程需覆盖实际流量范围并预留安全裕度。例如，监测200m³/h的给水管道时，推荐选用量程为0-250m³/h的传感器，并预留20%余量以应对流量波动。精度等级分为±0.2%FS、±0.5%FS、±1.0%FS三档，高精度传感器（±0.2%FS）适用于贸易结算场景，一般过程控制可采用±0.5%FS产品。

2. 介质兼容性

   • 液体：电磁流量计需导电（电导率≥5μS/cm），涡街流量计适用于低粘度液体（粘度≤10mPa·s）。
   • 气体与蒸汽：涡街流量计适用于清洁气体，差压式流量计需配合温度压力补偿以修正蒸汽密度变化。
   • 腐蚀性介质：哈氏合金（C-276）膜片适用于强酸强碱，聚四氟乙烯（PTFE）衬里适用于化学活性液体。

3. 环境适应性

   • 温度范围：常规型（-20℃~85℃）适用于民用场景，高温型（-40℃~300℃）专为蒸汽或高温液体设计。
   • 防护等级：IP65为标准配置，水下或露天安装需提升至IP68。
   • 电磁兼容性：需通过GB/T 17626.2-2018电磁兼容测试，确保在复杂电磁环境中的稳定性。

4. 输出信号类型
   模拟输出（4-20mA）抗干扰能力强，适合长距离传输；数字输出（RS485/Modbus）便于集成至物联网系统。部分设备支持脉冲输出，用于累计流量计量。

三、选型关键步骤

1. 需求分析
   明确被测介质类型（液体/气体/蒸汽）、流量范围、温度区间及安装环境（管道口径、材质）。例如，化工流程需考虑介质腐蚀性，优先选用哈氏合金材质；市政供水需关注大口径与长期稳定性，选择电磁流量计。

2. 参数匹配

   • 量程校核：实际最大流量≤传感器量程×80%，预留20%余量。
   • 技术原理选择：导电液体优先选用电磁流量计，蒸汽或高温气体选用涡街或差压式流量计。
   • 信号兼容性：模拟信号需确认传输距离，数字信号需验证通信协议一致性。

3. 可靠性验证
   查阅长期稳定性指标（如流量精度年变化≤0.3%FS），并要求供应商提供振动测试（20Hz-1000Hz输出变化≤0.1%FS）与高温测试报告，确保设备在复杂工况下的可靠性。此外，需确认设备是否具备自诊断功能，以便及时排查故障。

四、典型应用场景

1. 市政给水管道流量监测
   选用量程0-500m³/h、精度±0.5%FS的电磁流量计，通过RS485接口集成至水务管理系统，实现管网流量的实时监控与漏损分析。

2. 化工流程酸碱液计量
   针对腐蚀性介质，选用哈氏合金电极与PTFE衬里的电磁流量计，量程覆盖实际流量并预留20%余量。设备通过4-20mA信号传输至DCS系统，实现液体配比的精准控制。

3. 蒸汽锅炉出口流量测量
   高温蒸汽系统中，选用量程0-10000Pa、精度±0.5%FS的差压式流量计，配合温度压力补偿传感器，通过Modbus协议集成至能源管理系统，辅助优化锅炉运行效率。

4. 食品加工纸浆流量检测
   在造纸行业，选用聚氨酯衬里与316L不锈钢电极的电磁流量计，量程0-300m³/h，精度±0.2%FS，通过脉冲输出连接至累计流量计，保障生产配比的准确性。

五、总结

管道流量计选型需结合介质特性、流量范围、环境条件及系统集成需求进行综合评估。涡街流量计适用于气体与蒸汽，电磁流量计专用于导电液体，差压式流量计需配合补偿算法。通过系统化的需求分析、参数匹配与可靠性验证，可实现传感器性能与工程成本的最佳平衡，为流量测量提供精准、稳定的解决方案。
