涡街流量计选型：从原理到实施的全流程指南

  • 字号 + -

在工业过程控制、能源管理及环保监测领域，涡街流量计凭借结构简单、压损小、适应宽流量范围等优势，成为气体、液体及蒸汽流量测量的主流方案之一。其选型直接关系到测量精度、系统稳定性及全生命周期成本。本文从工作原理、介质特性适配、关键选型参数、安装维护规范及校准标准五大维度，系统解析涡街流量计选型的技术逻辑与实施要点，为工程技术人员提供可落地的决策依据。

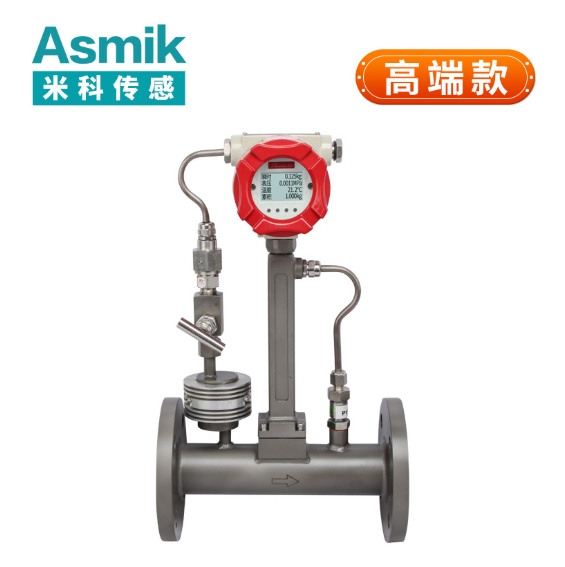

一、涡街流量计的工作原理与核心优势

1.1 测量原理

涡街流量计基于卡门涡街原理，通过检测流体绕过旋涡发生体时产生的周期性旋涡频率来确定流量：
f=dSr​⋅v​
其中，f 为旋涡频率，Sr​ 为斯特劳哈尔数（常数，通常取0.18-0.22），v 为流体流速，d 为旋涡发生体特征宽度。

1.2 核心优势

  • 宽量程比：量程比可达20:1～30:1，覆盖从涓流到满管的流量范围；
  • 低压损：流道设计无阻流元件，压损通常＜0.5kPa，适用于对压降敏感的场景；
  • 适应多介质：可测量气体、液体及蒸汽，通过材料适配应对腐蚀性或高温介质；
  • 成本效益：初始采购成本较低，维护难度小，全生命周期成本（TCO）优势显著。

二、涡街流量计的选型关键参数

2.1 基础参数

  • 管径范围：根据管道直径选择（如DN15～DN600），流量计需与管道完全匹配，避免缩径导致的流场畸变；
  • 流量范围：确定正常流量（QN）、最小流量（Qmin）、最大流量（Qmax），量程比需覆盖实际需求（通常＜30:1）；
  • 介质特性：
    • 流体状态：明确为气体、液体或蒸汽，不同状态需调整旋涡发生体设计；
    • 密度变化：气体需通过温度压力补偿（T/P补偿）修正密度影响；
    • 粘度限制：液体粘度＞10mPa·s时需选用特殊设计的旋涡发生体。

2.2 环境与安装参数

  • 温度范围：介质温度需在流量计允许范围内（如-40℃～250℃），旋涡发生体材料需适配（如钛合金耐高温）；
  • 压力等级：管道设计压力需低于流量计耐压极限（通常＜4MPa）；
  • 直管段要求：
    • 上游≥15D，下游≥5D（D为管道直径），避免阀门、弯头干扰流场；
    • 特殊场景（如泵出口）需加装整流器，优化流场分布。
  • 信号输出：根据控制系统需求选择4-20mA（模拟量）、RS485（数字量）或HART协议（支持双向通信）。

2.3 特殊需求参数

  • 防爆要求：易燃易爆场景（如天然气管道）需选用本安型（ExiaIIC T6）或隔爆型（ExdIIC T6）设备；
  • 材料兼容性：接触介质的部件需耐腐蚀（如哈氏合金C-276适用于氯离子环境），避免金属离子污染介质；
  • 快速响应：需要监测流量瞬变的场景（如燃气轮机进气）需选用频率响应范围10Hz-2000Hz的涡街流量计。

三、涡街流量计的安装规范与维护策略

3.1 机械安装

  • 管道准备：
    • 管道材质为非磁性材料（如不锈钢、碳钢），壁厚均匀；
    • 安装位置需满足直管段要求，避免阀门、弯头、缩径/扩径等干扰。
  • 流量计定位：
    • 流量计中心线与管道中心线重合，偏差≤1mm；
    • 法兰连接时，螺栓紧固力矩按法兰规格执行（如DN200法兰力矩约200N·m），避免过压损坏旋涡发生体。

3.2 电气安装

  • 接地与屏蔽：
    • 流量计外壳单独接地，接地电阻≤4Ω；
    • 信号线采用双绞线（绞距≤20mm），屏蔽层单端接地（接流量计端）。
  • 电源质量：
    • 供电电压波动≤±5%，加装EMI滤波器（截频≤1kHz）；
    • 隔离电源使用，避免地环路干扰。

3.3 日常维护

  • 巡检周期：每班次检查旋涡发生体是否堵塞、电缆连接是否松动；
  • 清洗计划：
    • 含杂质工况每月清洗旋涡发生体，高脏污介质每3个月用压缩空气反吹；
    • 传感器每6个月校准一次，避免零点漂移。
  • 存储条件：长期不用时，流量计需置于干燥环境（相对湿度＜60%），避免电子元件受潮。

四、涡街流量计的校准方法与标准规范

4.1 校准步骤（以音速喷嘴法为例）

  1. 准备标准源：选用高精度音速喷嘴装置（流量精度±0.2%FS），标准装置需通过法定计量机构检定，有效期≤1年；
  2. 流量校准：
    • 输入标准流量（如100m³/h、500m³/h、1000m³/h），记录涡街流量计输出；
    • 计算流量误差 Eq​=qstd​qmeas​−qstd​​×100%。
  3. 线性度验证：中间流量（如500m³/h）时，计算非线性误差 ENL​=∣q500​−500m3/h∣。
  4. 动态校准：模拟流量波动（如±10%量程），验证流量计响应时间与跟踪精度。

4.2 行业标准与周期

  • 检定规程：依据JJG 198-2019《速度式流量计检定规程》，首次使用及每2年需送检至法定计量机构；
  • 校准周期：高频使用场景（如工业燃气计量）每6个月校准一次，实验室设备每1年校准一次。

五、结论与行业应用建议

涡街流量计选型需构建“原理适配-精准安装-智能校准-规范维护”全流程体系：

  1. 需求分析阶段：明确测量目的（控制/计量/监测）、介质特性（如气体/液体/蒸汽、压力、温度）、环境条件，避免过度设计或功能不足；
  2. 设备选型阶段：优先选择技术成熟、行业应用案例丰富的涡街流量计类型，平衡精度、成本与维护难度；
  3. 性能验证阶段：通过实流测试验证设备在实际工况下的表现，重点关注线性度、重复性与响应时间；
  4. 全周期管理阶段：制定校准计划（如每6个月一次）、备件库存策略（如旋涡发生体、传感器），降低突发故障风险。

通过系统化选型与实施，企业可将涡街流量测量误差控制在±1.0%FS以内，为工业过程控制、能源管理及环保监测提供可靠数据支撑，同时降低全生命周期成本15%～30%。
