蒸汽流量计如何选型：涡街流量计的技术原理与工业场景适配指南

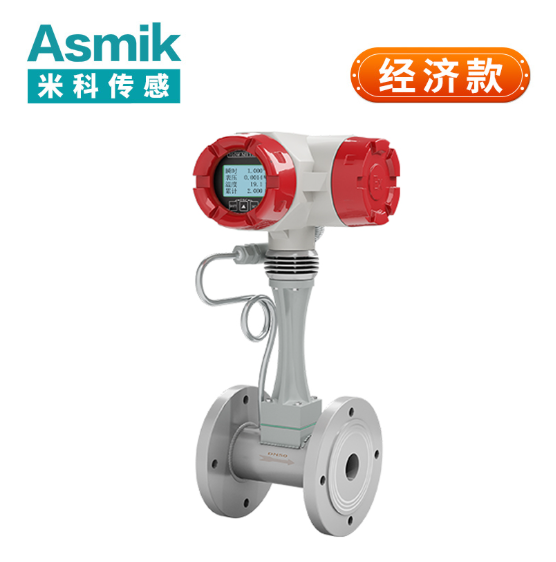

一、涡街流量计的技术原理与核心优势

涡街流量计基于“卡门涡街”原理：当蒸汽流经非流线型柱体（如三角柱）时，会在柱体两侧交替产生漩涡，漩涡的脱落频率与蒸汽流速成正比。通过检测漩涡频率，即可推导出蒸汽流量。其技术特性完美适配蒸汽测量场景：

1. 测量原理
   • 漩涡频率公式：f=dSr⋅v​
     （f为漩涡频率，Sr为斯特劳哈尔数，v为流速，d为柱体特征宽度）
   • 流量计算公式：Q=4πd2​⋅v⋅p0​p​⋅TT0​​
     （需结合压力、温度补偿将工况流量转换为标况流量）
2. 核心优势
   • 耐高压：可承受40MPa以上压力（需选择高压型传感器）
   • 宽量程比：可达20:1~100:1，适用于蒸汽负荷波动大的场景
   • 低维护量：无机械运动部件，年故障率<0.5%

二、蒸汽涡街流量计的选型要素与决策模型

（一）介质特性适配

1. 蒸汽状态
   • 饱和蒸汽：需配置温压补偿模块（同时测量压力、温度）
   • 过热蒸汽：需选择高温型传感器（柱体材料为Inconel 625）
2. 温度与压力
   • 温度范围：-200℃~600℃（需匹配传感器耐温等级）
   • 压力等级：PN16~PN400（需与管道设计压力一致）

（二）管道参数匹配

1. 口径选择
   • 流量计口径需与管道直径一致（允许±1档偏差）
   • 示例：DN150管道可选DN150或DN200流量计（需调整流速计算系数）
2. 直管段要求
   • 上游直管段≥10DN，下游直管段≥5DN（DN为管道直径）
   • 若空间受限，可选用整流器或选择缩径型传感器

（三）输出与通信需求

1. 信号类型
   • 脉冲输出：用于累计流量（如与PLC连接）
   • 4-20mA输出：适配模拟量采集模块（如DCS系统）
   • 数字输出：RS485（支持Modbus协议）或HART协议
2. 特殊功能
   • 防爆认证：燃气管道等易燃易爆场景需选择Ex d IIC T6防爆等级
   • 高温适应：测量高温蒸汽（如>350℃）时，需选择高温型传感器（柱体材料为Inconel 625）

三、典型蒸汽流量测量场景的选型方案

（一）工业蒸汽计量

需求痛点：

• 蒸汽负荷波动大（昼夜差异可达50%）
• 需抵抗管道振动（如汽轮机入口管道）

解决方案：

1. 涡街流量计选型
   • 柱体材料：316L不锈钢（通用性强）
   • 输出：脉冲+4-20mA（双通道备份）
   • 补偿：内置温压传感器（测量范围-200℃~600℃，0~40MPa）
2. 工艺优化
   • 建立蒸汽负荷-流量PID控制模型
   • 通过变频器调整蒸汽发生器负荷，维持管网压力稳定

效果：

• 某化工企业实践显示，蒸汽流量测量误差从±8%降至±3%，能源成本降低22%

（二）能源管理（蒸汽贸易结算）

需求痛点：

• 需符合GB/T 32224-2015标准
• 需长期稳定运行（年故障率<1%）

解决方案：

1. 涡街流量计选型
   • 柱体形状：T型柱（抗振动性能优于三角柱）
   • 防护等级：IP68（适应户外环境）
   • 校准：每2年进行实流校准（采用音速喷嘴法）
2. 工艺优化
   • 配置数据记录仪，存储间隔可调（1秒~1小时）
   • 流量数据实时上传至能源管理平台，支持阶梯计价

效果：

• 某热力公司实践显示，计量纠纷率从15%降至2%，年节省校准费用30万元

（三）环保监测（蒸汽排放）

需求痛点：

• 蒸汽含粉尘（如PM2.5浓度>50mg/m³）
• 测量需符合HJ 75-2017标准

解决方案：

1. 涡街流量计选型
   • 柱体材料：陶瓷（耐磨损、耐高温）
   • 自清洁功能：每4小时启动压缩空气反吹
   • 输出：RS485（支持环保部门数据直传）
2. 工艺优化
   • 配置粉尘过滤器（过滤精度<2μm）
   • 流量数据与CEMS系统联动，控制脱硫脱硝剂投加量

效果：

• 某电厂实践显示，蒸汽流量测量误差从±12%降至±5%，脱硫剂用量减少18%

四、设备安装与维护规范

1. 安装要求
   • 传感器方向：水平或垂直安装，流向标记与实际一致
   • 接地：传感器外壳需单独接地（接地电阻<10Ω）
   • 避免振动：安装位置远离泵、阀门等振动源（距离>5DN）
2. 校准步骤
   • 零点校准：管道无流动状态下调整输出为4mA
   • 量程校准：采用标准流量计（如临界流文丘里喷嘴）进行实流校准
   • 校准周期：每24个月校准一次（高粉尘场景每12个月校准一次）
3. 故障排查
   • 信号跳变：检查柱体是否被污物覆盖（需清洗）
   • 读数偏低：验证温压传感器是否故障（如压力值异常）

五、未来技术发展趋势

1. 材料创新
   • 陶瓷柱体使涡街流量计耐高温性能提升至600℃
   • 石墨烯涂层柱体抗腐蚀性提升5倍，适用于强酸蒸汽测量
2. 智能诊断
   • 通过柱体振动谱分析预测污物附着，提前3个月预警
   • 集成AI算法，自动识别空管、气泡等异常状态
3. 无线化集成
   • 涡街流量计与温压传感器通过5G网络实现数据融合
   • 边缘计算节点实时计算标况流量（考虑温度、压力修正），预警超标风险

结语
测量蒸汽流量需建立“介质特性-管道参数-工艺需求”的三维决策模型。涡街流量计凭借其耐高压、宽量程比、低维护等优势，成为蒸汽流量测量的首选设备。通过科学选型（如匹配柱体材料、输出信号）、规范安装（如保证直管段）及定期校准（如实流校准），可显著提升流量数据的可靠性与应用价值。建议根据蒸汽状态（饱和/过热）、管网特性（压力/振动）构建选型方案，结合历史运行数据持续优化模型参数。
