电机电流如何测量

  • 字号 + -

电机作为工业领域的核心动力设备，其电流的精准测量是保障运行效率、预防过载故障的关键。然而，在涉及流体传输的电机应用场景（如水泵、风机）中，仅监测电流往往不足以全面评估系统状态——此时需结合流体流量数据，实现“电流-流量”的联动分析。电磁流量计作为测量导电液体流量的专用设备，在此类场景中扮演着重要角色。本文将从电机电流测量原理出发，系统阐述电磁流量计的技术特性、选型逻辑及在动力系统中的集成应用，为工业运维提供一套多维度的监测解决方案。

一、电机电流测量的核心原理与常见方法

电机电流的测量需基于电磁感应或磁场调制原理，主流技术分为三类：

（一）分流器法

  • 原理：通过测量串联电阻（分流器）两端的电压降，利用欧姆定律计算电流
  • 优势：成本低、带宽高（可达MHz级）
  • 局限：仅适用于直流或低频交流场景，且需插入电路导致安装复杂

（二）电流互感器（CT）法

  • 原理：利用电磁感应原理，将大电流转换为小电流（如5A→1A）
  • 优势：隔离性好、适用于高压场景（如10kV电机）
  • 局限：频响范围窄（40-1000Hz），无法捕捉瞬态过流

（三）霍尔效应法

  • 原理：通过霍尔元件检测电流产生的磁场，输出与电流成正比的电压信号
  • 优势：频响宽（DC-200kHz）、可测量任意波形电流
  • 局限：温度漂移大（需配置温度补偿电路）

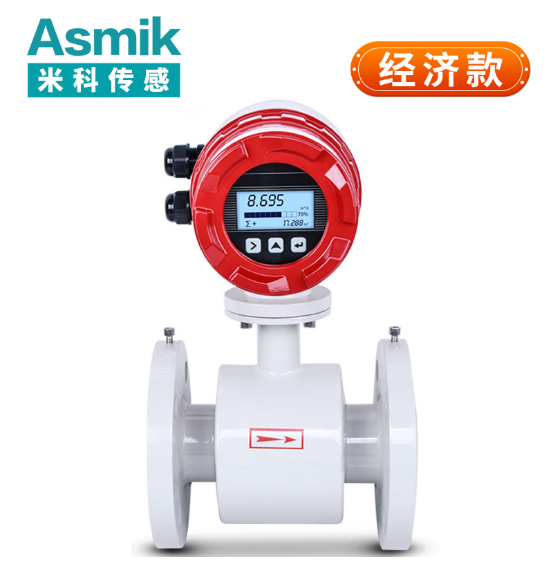

二、电磁流量计的技术特性与选型逻辑

在电机驱动的流体系统中（如水泵），电磁流量计用于测量液体流量，其数据与电机电流存在强相关性：流量增大时，电机负载电流通常呈正比上升。因此，电磁流量计的选型需与电流测量系统协同设计。

（一）技术原理

电磁流量计基于法拉第电磁感应定律：

  • 导体（导电液体）在磁场中运动时，切割磁感线产生感应电动势
  • 电动势大小与液体流速成正比（E=B×v×D，其中B为磁感应强度，v为流速，D为管径）

（二）核心参数选型

  1. 口径匹配
    • 流量计口径需与管道直径一致（允许±1档偏差）
    • 示例：DN100管道可选DN100或DN80流量计（需调整流速计算系数）
  2. 衬里材料
    • 耐腐蚀性：盐酸环境选PTFE衬里，碱性环境选橡胶衬里
    • 耐磨性：矿浆输送选陶瓷衬里（硬度>90HRA）
  3. 电极材料
    • 通用场景：316L不锈钢电极（导电率>5μS/cm）
    • 高腐蚀场景：钽电极（适用于王水、浓硫酸）
  4. 输出信号
    • 模拟输出：4-20mA（适配PLC/DCS系统）
    • 数字输出：RS485（支持Modbus协议）或脉冲输出（用于累计流量）

三、电机电流与电磁流量计的联动监测方案

（一）系统架构设计

  1. 传感器层
    • 电流传感器：霍尔效应型（量程覆盖电机额定电流的1.2-2倍）
    • 电磁流量计：口径匹配管道，衬里/电极材料适配介质
  2. 数据采集层
    • 多通道数据记录仪：支持至少4路模拟输入（电流、流量、温度、压力）
    • 采样频率：电流通道≥1kHz，流量通道≥100Hz
  3. 分析控制层
    • 上位机软件：实现电流-流量曲线拟合（如建立负载率与流量的线性模型）
    • 报警功能：当电流超阈值且流量未达预期时触发“空转预警”

（二）典型应用场景

  1. 水泵系统
    • 需求痛点：管道堵塞导致电机过载（电流上升但流量下降）
    • 解决方案：
      • 电流传感器监测电机负载
      • 电磁流量计实时反馈流量
      • 当电流>1.1倍额定值且流量<0.8倍设计值时，自动停机保护
    • 效果：某供水厂实践显示，空转故障识别率从60%提升至95%
  2. 风机系统
    • 需求痛点：风门调节导致电机效率下降（电流与流量非线性变化）
    • 解决方案：
      • 建立电流-流量-风门开度的三维映射模型
      • 通过变频器调整电机转速，维持最优效率点
    • 效果：某钢铁厂风机能耗降低18%，年节省电费约45万元

四、设备安装与维护规范

  1. 电磁流量计安装
    • 直管段要求：上游≥5DN，下游≥2DN（DN为管道直径）
    • 接地：传感器外壳需单独接地（接地电阻<10Ω）
    • 方向：流向标记与实际一致，水平管道倾斜角<5°
  2. 电流传感器安装
    • 霍尔型：卡扣式安装于电机电源线，避免强电磁干扰（如变频器辐射）
    • 互感器型：二次侧严禁开路，需配置短路端子
  3. 校准与维护
    • 电磁流量计：每12个月校准一次（采用标准表法或水流量标定装置）
    • 电流传感器：每6个月校准一次（采用标准电流源）
    • 数据记录仪：每月检查存储容量，每年更换备用电池

五、未来技术发展趋势

  1. 无线化集成：电磁流量计与电流传感器通过LoRaWAN/NB-IoT实现无线传输，电池寿命达5年
  2. 边缘计算：数据记录仪内置算法，实时计算泵效（流量/电流比），预警效率下降
  3. 材料创新：石墨烯电极使电磁流量计导电率下限从5μS/cm扩展至1μS/cm

结语
电机电流的测量需结合具体应用场景选择合适技术，而在涉及流体传输的动力系统中，电磁流量计的集成可实现“电流-流量”的联动监测，全面提升系统可靠性。通过科学选型、规范安装及定期校准，可显著降低电机过载风险，优化能源利用效率。建议根据介质特性、管道参数及控制需求构建监测体系，结合历史运行数据持续优化模型参数。
