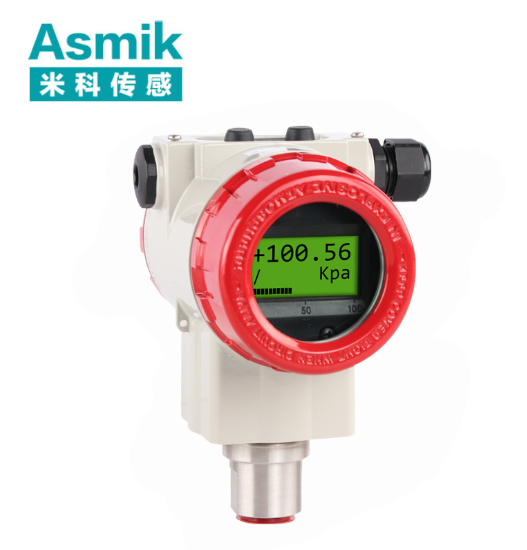

20MPa压力传感器

一、技术参数与工作原理

1. 核心传感技术

20MPa压力传感器采用压阻式或溅射薄膜式传感原理：

• 压阻效应：介质压力作用于膜片（如316L不锈钢或哈氏合金），导致压阻元件电阻变化，经惠斯通电桥转换为微小电压信号，再通过放大电路输出标准信号。
• 溅射薄膜技术：在不锈钢基底上溅射压阻薄膜，通过激光修调实现高精度（±0.1%FS）测量，适用于20MPa级中高压场景。

技术特性：

• 量程范围：0-20MPa（中高压场景），覆盖液体、气体及蒸汽压力测量。
• 输出信号：支持4-20mA（两线制）或RS485（Modbus-RTU），传输距离分别达1000米及1200米。
• 供电要求：DC24V直流供电，兼容工业现场常见电源规格。
• 精度等级：±0.1%FS（高精度型）或±0.5%FS（标准型），满足不同场景需求。
• 防护等级：IP67（防尘防水），可选防爆型（Ex d IIC T6），适应危险环境。
• 过程连接：法兰连接（DN25/DN50）或螺纹连接（M20×1.5），确保密封性与安装便利性。

2. 中高压场景适配设计

• 膜片材料：采用316L不锈钢、哈氏合金或钛合金膜片，耐高压、抗腐蚀，可长期稳定工作在20MPa级压力下。
• 结构加固：隔爆外壳（Ex d IIC T6）及法兰连接设计，确保在石油化工、航空航天等危险环境中稳定运行。
• 温度补偿：通过数字化补偿技术，实现-40℃~+125℃宽温区内的线性化补偿，保障测量精度。

二、典型应用场景

1. 石油化工行业

• 案例：某炼油厂在催化裂化装置中安装20MPa压力传感器，实时监测反应釜压力。设备通过RS485总线将数据传输至DCS系统，实现压力超限联锁停机，故障率降低65%。
• 关键点：中高压适配性（20MPa）保障工艺安全，防爆设计（Ex d IIC T6）适应危险环境，年漂移量＜0.1%FS保障长期稳定性。

2. 能源管理场景

• 案例：某热电厂主蒸汽管道安装20MPa压力传感器，实时监测高压蒸汽压力。设备通过4-20mA信号联动调节阀，确保管道运行安全，年减少非计划停机损失180万元。
• 关键点：高精度（±0.1%FS）保障能源效率，数字信号抗干扰能力强，介质温度耐受达350℃。

3. 航空航天领域

• 案例：某航空发动机液压系统采用该传感器监测燃油压力，确保发动机在20MPa及高温（-40℃~+125℃）环境下稳定运行。
• 关键点：轻量化设计（重量＜0.25kg），耐冲击、防腐蚀，符合军工级环境适应性要求。

三、安装与维护规范

1. 安装核心要点

• 位置选择：
  • 安装在无强烈震动的垂直管道上，远离热源、强磁、辐射等影响。
  • 压力变送器与被测压点应尽量靠近，一般不超过3米，与相邻物体（任何方向）应大于0.8米。
• 过程连接：
  • 法兰连接需使用聚四氟乙烯密封垫片，螺栓紧固顺序按对角线原则分三次加载扭矩（30%、70%、100%）。
  • 安装后需进行零点校验（无压力状态下输出4mA或0V）。
• 电气接线：
  • 电源线与信号线分开布线，避免电磁干扰。
  • 屏蔽电缆单端接地（接线盒端），接地电阻＜4Ω。

2. 维护策略

• 定期校验：每季度检测零点与量程，高精度场景（±0.1%FS）需每月校验一次。
• 清洁与检查：高粘度介质需定期冲洗膜片表面，检查过程连接是否泄漏。
• 故障排查：
  • 输出异常：检查电源电压（DC24V±10%）、接线是否松动。
  • 信号波动：排查振动干扰或介质脉动，可加装阻尼装置。

四、行业趋势与技术升级

1. 技术升级方向

• 智能诊断：集成温度传感器与自校验模块，实时监测膜片状态与零点漂移。
• 无线扩展：支持LoRa或NB-IoT协议，实现压力数据远程传输与云端分析。
• 材料创新：石墨烯膜片提升灵敏度，陶瓷基板增强抗振动能力，适应更极端中高压场景。

2. 市场需求驱动

• 能源行业扩张：石油、化工、核电等领域对中高压（20MPa）传感器的需求持续增长。
• 国产替代加速：国内企业通过溅射薄膜、数字化补偿技术突破，逐步替代进口产品，占据中高压市场。
• 智能制造升级：工业4.0推动传感器与PLC、DCS系统的深度集成，20MPa传感器成为中高压控制系统的核心组件。

结论

20MPa压力传感器凭借其中高压适配性、高精度测量及稳定信号传输，成为石油化工、能源管理、航空航天等场景的理想选择。从反应釜压力监测到航空发动机控制，从模拟信号到智能诊断，其技术升级与应用拓展持续推动工业安全与过程控制的进步。未来，随着智能诊断、无线通信技术的普及，此类传感器将在更多中高压场景中发挥核心作用，助力产业高效与安全发展。
