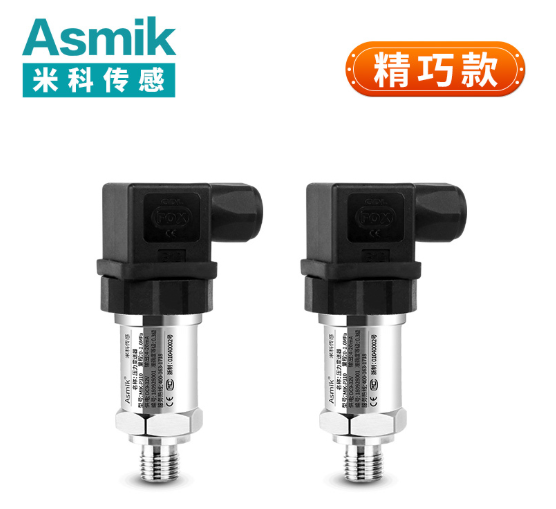

压力变送器4-20mA(0-5MPa)

一、压力变送器的工作原理与技术特性

1. 核心原理：压阻效应与两线制电路设计

压力变送器采用压阻式传感技术，通过膜片形变转换为电信号：

• 压阻效应：压力作用于膜片，导致压阻元件电阻变化，经惠斯通电桥转换为电压信号。
• 两线制输出：集成化电路设计将电源与信号传输合并为两根导线，4-20mA电流环既为传感器供电，又传输压力数据，简化布线并降低干扰风险。

技术特性：

• 量程范围：0-5MPa（中低压场景），覆盖液体、气体及蒸汽压力测量。
• 输出信号：标准4-20mA电流环，传输距离可达1000米，抗电磁干扰能力强。
• 供电要求：DC24V直流供电，两线制设计无需额外电源线。
• 精度等级：±0.5%FS（标准型），满足一般工业计量需求。
• 结构创新：紧凑型G1/4A接口设计，适配小型化设备安装需求，防护等级达IP67。

2. 性能优势与适用场景

• 动态响应：响应时间＜20ms，适用于快速变化的压力监测场景。
• 过载能力：可承受1.5倍量程（7.5MPa）瞬时过压，保障设备安全性。
• 环境适应性：工作温度范围-20℃~85℃，兼容大多数工业环境。

二、核心参数与选型依据

1. 基础规格解析

• 压力类型：表压（参考大气压）或绝压（真空环境），需根据应用场景选择。
• 过程连接：G1/4A螺纹连接，适配中口径管道或设备接口，确保密封性与安装便利性。
• 电气接口：两线制设计，导线兼备供电与信号传输功能，支持防爆认证。

2. 性能指标详解

• 精度与稳定性：综合精度±0.5%FS，年漂移量＜0.3%FS，减少校准频率。
• 阻尼调节：电气阻尼0~32秒可调，适配不同介质脉动场景。
• 膜片材质：316L不锈钢默认配置，可选哈氏合金或钽材质应对腐蚀性介质。

3. 选型关键要素

• 介质特性：确认介质是否含腐蚀性成分或固体颗粒，选择匹配膜片材质。
• 安装空间：G1/4A接口适配小型化设备，需预留足够作业空间（周围物体间距＞0.5m）。
• 环境条件：高温、高湿或振动环境需选择加固型外壳与屏蔽电缆。

三、典型应用场景与案例分析

1. 工业过程控制：反应釜压力监测

案例：某化工厂采用该变送器监测反应釜压力，通过4-20mA信号实时传输至DCS系统。系统实现压力超限自动报警，事故率降低40%，年减少非计划停机损失200万元。
关键点：中低压适配性（5MPa）保障工艺稳定性，两线制设计简化布线难度，IP67防护等级适应户外环境。

2. 液压系统：小型化设备压力控制

案例：某液压机采用G1/4A接口传感器监测主缸压力，通过4-20mA信号联动液压阀调节输出。改造后，系统响应时间从150ms降至40ms，作业精度提升15%，液压元件寿命延长40%。
关键点：紧凑接口适配小型化设备，快速响应（＜20ms）适配动态调压需求，防爆设计（Ex d IIC T6）保障安全。

3. 能源监测：蒸汽管道压力计量

案例：某热电厂主蒸汽管道安装该传感器，测量5MPa级蒸汽压力。运行12个月无故障，数据波动幅度从±5%降至±1.5%，年节约燃料成本30万元。
关键点：耐高温膜片（可耐400℃）适配蒸汽环境，高精度（±0.5%FS）保障能源计量准确性，两线制设计降低安装成本。

四、安装与维护规范

1. 安装核心要点

• 位置选择：
  • 远离热源、振动源及腐蚀性气体，环境温度-20℃~85℃，湿度＜85%。
  • 垂直安装时介质流向自下而上，水平安装时膜片水平（避免介质沉淀）。
• 过程连接：
  • G1/4A螺纹连接需使用聚四氟乙烯密封带，确保高压密封性。
  • 安装后需进行零点校验（无压力状态下输出4mA）。
• 电气接线：
  • 两线制导线直接接入控制系统，无需区分正负极。
  • 屏蔽电缆单端接地（接线盒端），接地电阻＜10Ω。

2. 维护策略

• 定期校验：每季度检测零点与量程，每年进行第三方计量校准。
• 清洁与检查：高粘度介质需定期冲洗膜片表面，检查过程连接是否泄漏。
• 故障排查：
  • 输出异常：检查电源电压（DC24V±10%）、接线是否松动。
  • 信号波动：排查振动干扰或介质脉动，可加装阻尼装置。

五、行业发展趋势

1. 技术升级方向

• 智能诊断：集成温度传感器与自校验模块，实时监测膜片状态与零点漂移。
• 无线通讯：支持LoRa或NB-IoT协议，实现压力数据远程传输与云端分析。
• 材料创新：石墨烯膜片提升灵敏度与耐腐蚀性，陶瓷基板增强抗振动能力。

2. 市场需求驱动

• 工业自动化升级：智能制造推动压力变送器与PLC、DCS系统的深度集成。
• 能源行业转型：新能源领域（如氢能、LNG）对中低压、耐腐蚀传感器的需求增长。
• 国产替代加速：国内企业通过MEMS工艺突破（如微型压阻芯片）逐步替代进口产品，占据中低端市场并向高端延伸。

结论

压力变送器4-20mA(0-5MPa)凭借其中低压适配性、两线制简化设计及高稳定性，成为工业过程控制、液压系统及能源监测等场景的理想选择。从反应釜压力监测到蒸汽管道控制，从传统安装到物联网集成，其技术升级与应用拓展持续推动工业自动化与能源管理的进步。未来，随着材料科学、智能算法的进步，压力变送器将在更多领域发挥关键作用，助力产业高效、安全发展。
