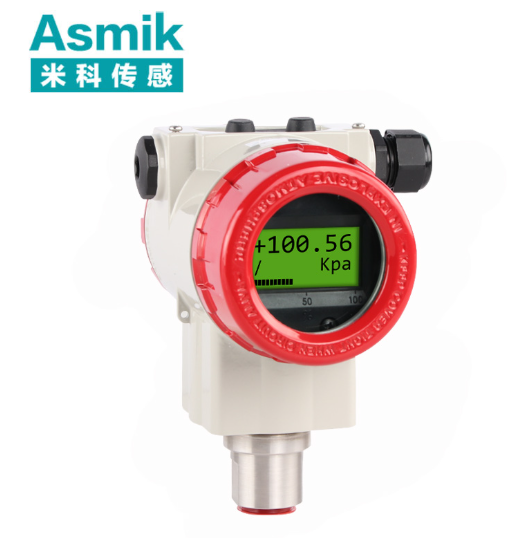

压力变送器(MPM489,0-1.6MPa,DN125)：中口径管道压力测量的精准解决方案

一、压力变送器的工作原理与技术特性

1. 核心原理：压阻效应与电容式转换

压力变送器通过压阻效应或电容式传感器将压力变化转换为电信号：

• 压阻式：压力作用于膜片，导致压阻元件电阻变化，通过电桥电路输出与压力成正比的电压信号。
• 电容式：压力变化改变膜片与固定极板间的电容值，经转换电路输出标准信号（如4-20mA）。

技术特性：

• 量程范围：0-1.6MPa（中低压场景），覆盖液体、气体及蒸汽压力测量。
• 输出信号：标准4-20mA电流环，抗干扰能力强，传输距离可达1000米。
• 供电要求：DC24V直流供电，兼容工业控制系统常见电源。
• 精度等级：±0.5%FS（标准型），满足一般工业计量需求。

2. 结构创新与适用场景

• 中口径适配性：DN125规格设计，适配市政供水支管、化工原料输送管道等中流量场景。
• 耐腐蚀性：膜片材质可选316L不锈钢、哈氏合金或陶瓷，适配酸碱、污水等腐蚀性介质。
• 防护等级：IP68（潜水级），可选防爆型（Ex d IIC T6），适应户外或危险环境。

二、核心参数与选型依据

1. 基础规格解析

• 压力类型：表压（参考大气压）或绝压（真空环境），需根据应用场景选择。
• 过程连接：法兰连接（DN125），适配中口径管道，确保密封性与安装便利性。
• 电气接口：航空插头或M20×1.5电缆接头，支持防爆认证与户外使用。

2. 性能指标详解

• 过载能力：通常为量程的1.5倍，例如1.6MPa量程传感器可承受2.4MPa瞬时过压。
• 响应时间：＜50ms（90%步进响应），适用于动态压力监测场景。
• 长期稳定性：年漂移量＜0.2%FS，减少校准频率。

3. 选型关键要素

• 介质特性：确认介质是否含腐蚀性成分或固体颗粒，选择匹配膜片材质。
• 安装方式：垂直或水平安装，避免膜片单侧受力导致零点偏移。
• 环境条件：高温、高湿或振动环境需选择加固型外壳与屏蔽电缆。

三、典型应用场景与案例分析

1. 市政供水：中口径管网压力监测

案例：某城市自来水公司DN125支管安装压力变送器，实时监测区域供水管网压力。通过4-20mA信号接入SCADA系统，实现压力异常预警。改造后，管网漏损率从12%降至6%，年节水超150万吨。
关键点：中口径适配性（DN125）覆盖支管流量，IP68防护等级保障埋地安装可靠性。

2. 化工行业：酸碱溶液精准计量

案例：某化工厂盐酸输送管道采用DN125压力变送器（哈氏合金膜片），替代传统涡轮流量计。运行12个月无故障，流量数据波动幅度从±7%降至±2%，年节约维护成本28万元。
关键点：耐腐蚀材料选择与低流速测量精度保障工艺稳定性。

3. 能源监测：蒸汽管道压力控制

案例：某热电厂蒸汽支管安装DN125压力变送器，监测1.6MPa级蒸汽压力。通过4-20mA信号联动调节阀，确保输送压力稳定。运行后，管道压力波动范围从±0.2MPa降至±0.08MPa，年减少能耗损失90万元。
关键点：防爆设计（Ex d IIC T6）确保危险环境安全，快速响应时间（＜50ms）适配动态调压需求。

四、安装与维护规范

1. 安装核心要点

• 位置选择：
  • 远离热源、振动源及腐蚀性气体，环境温度-20℃~60℃，湿度＜85%。
  • 垂直安装时介质流向自下而上，水平安装时膜片水平（避免介质沉淀）。
• 过程连接：
  • 法兰连接需均匀紧固螺栓，确保密封性。
  • 安装后需进行零点校验（无压力状态下输出4mA）。
• 电气接线：
  • 电源线与信号线分开布线，避免电磁干扰。
  • 屏蔽电缆单端接地（接线盒端），接地电阻＜10Ω。

2. 维护策略

• 定期校验：每季度检测零点与量程，每年进行第三方计量校准。
• 清洁与检查：高粘度介质需定期冲洗膜片表面，检查过程连接是否泄漏。
• 故障排查：
  • 输出异常：检查电源电压（DC24V±10%）、接线是否松动。
  • 信号波动：排查振动干扰或介质脉动，可加装阻尼装置。

五、行业发展趋势

1. 技术升级方向

• 智能诊断：集成温度传感器与自校验模块，实时监测膜片状态与零点漂移。
• 无线通讯：支持LoRa或NB-IoT协议，实现压力数据远程传输与云端分析。
• 材料创新：石墨烯膜片提升灵敏度与耐腐蚀性，陶瓷基板增强抗振动能力。

2. 市场需求驱动

• 市政水务智能化：智慧水务建设推动压力变送器在制水、输配水环节的普及，实现漏损精准定位与能源管理。
• 工业自动化升级：智能制造推动压力变送器与PLC、DCS系统的深度集成。
• 国产替代加速：国内企业通过技术突破（如低频方波励磁技术）逐步替代进口产品，占据中低端市场并向高端延伸。

结论

压力变送器MPM489凭借其中口径适配性、耐腐蚀性与高稳定性，成为市政供水、化工生产及能源监测等场景的理想选择。从管网压力监测到蒸汽管道控制，从传统安装到物联网集成，其技术升级与应用拓展持续推动工业自动化与环保监测的发展。未来，随着材料科学、智能算法的进步，压力变送器将在更多领域发挥关键作用，助力产业高效、绿色转型。
